iv 2. 라벨부 착 위 치 장비 를 정 확하 고 안전 하 게 사 용 하 기 위 해서 , 본 체 각부에 는 경고표시 라 벨 이 부착되 어 있습 니다 . 이 경 고표시 내 용을 준수하여 주십시 오 . 또 한 , 이 항목에 서 나타 내 고 있 는 라벨 이 외의 안전상의 주 의 사항 에 관해서 는 , 「3. 안전 에 대해 서 」 를 참 조 해 주 십시오 . n 요점 장 치 의 전 원 접 속에 관 …
iii
1.1.2 마크의 의미
경고 라벨의 마크에는 , 다음의 3 종류가 있습니다. 마크와 그림 기호는 문장 메시지를 보충하고 있으며 , 각각
의미를 가지고 있습니다.
WARNING WARNINGWARNING
마크와 그림 기호
마크의 종류와 그림 기호의 사용예
경고 마크
사용예
금지 마크 지시 마크
97002-YSM-00
경고마크
정의 경고를 무시한 경우에 , 어떠한 결과를 초래하는지를 기재합니다 .
형상 검은 테두리의 삼각형을 노란색으로 칠하고 , 그림 기호는 검은색으로 표시
기재 예 감전에 주의할 것 .
금지마크
정의 위험을 회피하기 위해서 , 해서는 안될 행동 등을 기재합니다 .
형상 빨간 원에 사선을 긋고 , 그림 기호는 검은색으로 배면에 배치
기재 예 안전커버 스위치를 개조하지 말 것 .
지시마크
정의 위험을 회피하기 위해서 , 필요한 행동 등을 기재합니다 .
형상 파란색으로 칠한 원에 그림 기호를 흰색으로 표시
기재 예 조작전에 매뉴얼을 숙지 할 것 .
iv

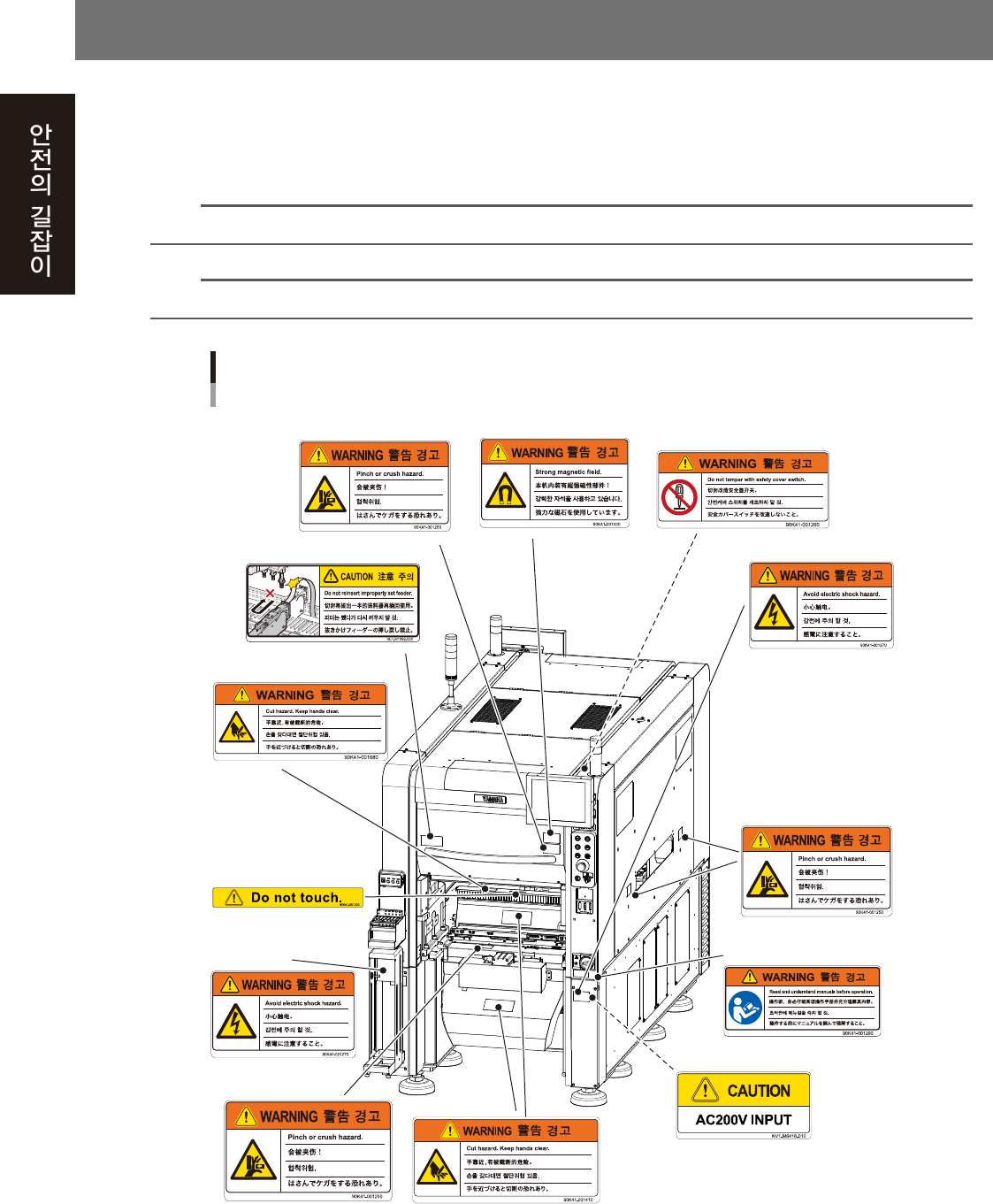

2. 라벨부착 위치
장비를 정확하고 안전하게 사용하기 위해서 , 본체 각부에는 경고표시 라벨이 부착되어 있습니다 .
이 경고표시 내용을 준수하여 주십시오 .
또한 , 이 항목에서 나타내고 있는 라벨 이외의 안전상의 주의 사항에 관해서는 ,「3. 안전에 대해서」를 참조해
주십시오 .
n
요점
장치의 전원접속에 관해서는 , 메인터넌스 매뉴얼 또는 사용자 매뉴얼의 부록에 기재되어 있는「전원 접속 부」를 참조해 주십시오 .
n
요점
기종에 따라 다소 라벨의 내용 및 부착위치가 다릅니다만 , 기본적으로 아래에 표시한 부위에 부착되어 있습니다 .
경고표시 라벨
정면
■ 개폐 커버 (전후)
■ 커터부
■ 커터부
■ 컨베이어 개구부 (전후, 좌우)
■ 패널내부
■ 피더 세팅부 (전후)
■ 개폐 커버 (전후)
■ 개폐 커버 (전후)
■ 메인 스위치부
■ 커터부 슬로프 상면
■ 패널부
97100- N9-10
v
장비의가동부에몸이닿아서다칠우려가있습니다 . 경우에따라서는사망 ,부상또는장비의고장원인이됩니다 .
커버 스위치를 만지거나 개조하지 않는다 . 커버 스위치가 해제되어 있
는 상태에서는 운전하지 말 것 .
강자계에 관한 주의사항을 반드시 이해할 것 .
가동부와커버에손이끼여서다칠우려가있습니다 .
가동부에손이나손가락이끼여서다칠우려가있습니다 .
감전될우려가있습니다 .
운전중이나 장비를 취급할 때에는 , 절대로 손을 장비내에 넣지 말 것 . 커버내의 전원부를 만지지 말 것 .
테이프커터부에닿아서다칠우려가있습니다 . 장비를파손시키거나 ,다칠우려가있습니다 .
전원 또는 에어가 투입되어 있는 상태에서는 테이프 커터부에 손을
넣지 말 것 .
제품 ( 장치 ) 을 취급하지 전에 반드시 매뉴얼을 읽어서 내용을 숙지하
고 사용할 것 .
장비의파손및동작불량의우려가있습니다 . 캐리어테이프와헤드가접촉해서 ,장비의파손원인이됩니다 .
설정된 전압으로 접속할 것 . 피더 세팅위치에서 빼다 만 피더는 , 완전히 탈착한 후에 재삽입 할 것 .
장비가파손될가능성이있습니다 .
대차와 장비내의 테이프커터 커버등에 강한 힘과 충격을 가하지 말 것.
