HGR14 附录 1.4 轮廓识别错误信息 附录 1-129 参考 No. 形状编号 类别 234, 235 4a ∼ 4d, 4f 3D: QFP/SOP/ 连接器 /BGA 等 1/3 代码 内容 原因 对策 3 (1) (5) 图像处理特殊功能异常 1) 发生了未预料的错误。 未能确保工作存储器。 请与本公司客户支持部联系。 14 无识别对象 1) 部品未被吸着。 请确认部品的吸着状态。 16 (11) 无识别对象 1) 在前处理…

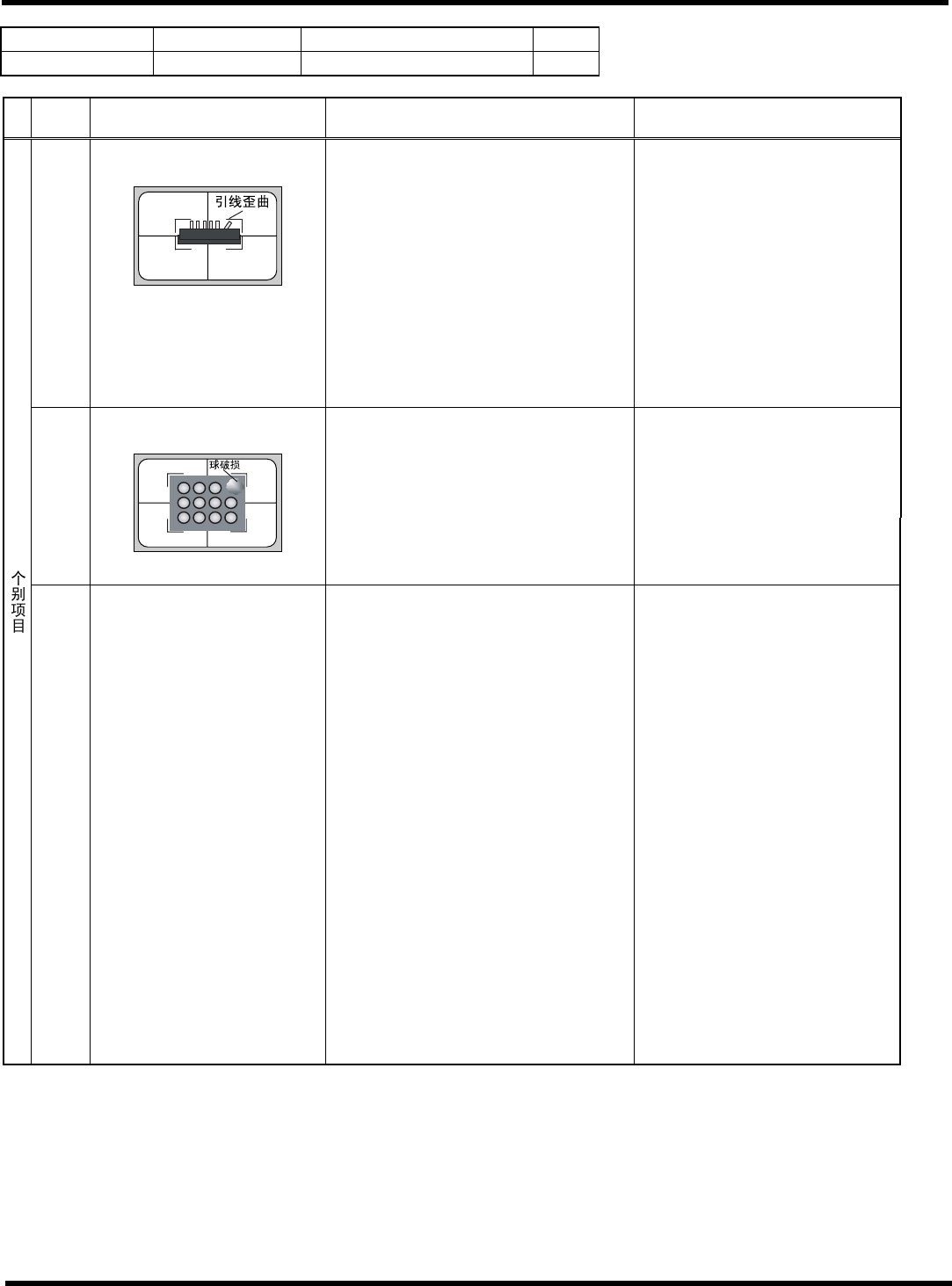

HGR14
附录
1.4
轮廓识别错误信息
附录
1-128
参考
No.
形状编号
类别
241 5m
复合型形状部品
2/2
代码
内容
原因
对策
1)
部品异常
(
引线歪曲等
)
请确认部品的包装状态。
2)
引线部品图像状态异常
通过调整照明，调整到电极和模压
之间发生明暗的差异
(
对比
)
。
35
(10)
~(11)
36
引线检测异常
<
错误画面
>
3)
吸着错误·吸着异常
∗
只有引线组登录时发生
请确认对象部品。
1)
部品异常 (球破损等) 请确认部品的包装状态。
2)
球部品图像状态异常 通过调整照明，调整到球和模压之
间发生明暗的差异 (对比)。
38
(10)
球检测异常
<
错误画面
>
3)
吸着错误·吸着异常
∗
只有球组登录时发生
请确认对象部品。
HGR14-C-PMC01-A03-01
HGR14
附录
1.4
轮廓识别错误信息
附录
1-129
参考
No.
形状编号
类别
234, 235
4a
∼
4d, 4f
3D: QFP/SOP/
连接器
/BGA
等
1/3
代码
内容
原因
对策
3
(1)
(5)
图像处理特殊功能异常
1)
发生了未预料的错误。
未能确保工作存储器。
请与本公司客户支持部联系。
14
无识别对象
1)
部品未被吸着。
请确认部品的吸着状态。
16
(11)
无识别对象
1)
在前处理中发生了错误。
请确认部品的吸着状态。
21
(10)
1)
不能求出部品的大致倾斜度。
(11) 2)
不能求出部品的正确倾斜度。
(12) 3)
部品从正常的方向已旋转 30° 以上。
(13) 4)
未吸着部品。
(14)
式样或者吸着角度异常
5)
规定位置的亮度不正确。
请确认吸着位置姿势。
请确认部品的吸着高度。
22
(10)
参考编号的设定错误
1)
设定了未对应的参考编号。 请确认参考编号。
23
(14)
1)
引线数的设定错误。
(16) 2)
引线宽度、凸点直径的设定错误。
(17) 3)
引线
(
凸点
)
间距的设定错误。
(19) 4)
指定了未对应的通用扩展数据。
(29) 5)
全凸点检测的设定错误。
(32) 6)
贴装位置偏移量的设定错误。
(36) 7)
3D
传感器控制的设定错误。
(50) 8)
引线缺的设定错误。
(51) 9)
引线形状的设定错误。
(52) 10)
引线排列偏心偏移量的设定错误。
(53) 11)
吸着离差范围的设定错误。
(54)
芯片数据
(
输入参数
)
的设定
错误
12)
引线部品倾斜度计算方法的设定错
误。
请确认芯片数据
(
输入参数
)
。
∗
此页的内容为关于
3D
传感器的识别错误信息。
HGR14-C-PMC01-A03-01
HGR14
附录
1.4
轮廓识别错误信息
附录
1-130
参考
No.
形状编号
类别
234, 235
4a
∼
4d, 4f
3D: QFP/SOP/
连接器
/BGA
等
2/3
代码
内容
原因
对策
23
(55)
13)
引线检测位置设定的设定错误。
(56) 14)
部品尺寸容许值的设定错误。
(57) 15)
引线
(
凸点
)
间距的设定错误。
(58) 16)
引线
(
凸点
)
浮起容许值的设定错
误。
(59) 17)
倾斜范围检查的设定错误。
(60) 18)
中心范围检查的设定错误。
(61) 19)
亮度检查的设定错误。
(62) 20)
引线高度检测位置设定的设定错误。
(63) 21)
凸点高度检测位置固定的设定错误。
(64) 22)
凸点缺的设定错误。
(65) 23)
3D Clipping level 的设定错误。
(66) 24)
引线检测窗口宽度的设定错误。
(67) 25)
引线前端位置补正的设定错误。
(68)
芯片数据
(
输入参数
)
的设定
错误
26)
单向多引线部品的识别中心定义错
误。
请确认芯片数据
(
输入参数
)
。
25
(10
∼
11)
1)
未能检测 L 方向的部品中心。
(21) 2)
L 方向的部品尺寸不正确
(22)
长度
(L)
的异常
3)
引线长度不正确。
请确认芯片数据 (输入参数) 、部
品的吸着状态。
25
(10
∼
11)
1)
未能检测
W
方向的部品中心。
(21) 2)
W
方向的部品尺寸不正确。
(22)
宽度
(W)
的异常
3)
引线长度不正确。
请确认芯片数据
(
输入参数
)
、部
品的吸着状态。
35
(21)
1)
引线
(
凸点
)
间距不正确。
(22)
间距的异常
2)
CCGA
部品的引线间距不正确。
请确认芯片数据
(
输入参数
)
、部
品的吸着状态。
∗
此页的内容为关于
3D
传感器的识别错误信息。
HGR14-C-PMC01-A03-01
