HGR14 附录 1.3 各种形状输入数据项目 附录 1-75 4. 圆 有 1 根圆形状 ( 凸点等 ) 单独存在时使用。 形状不同的复数凸点排列时，将其为 < 圆 > 进行登录。 < 形状登录示教 > • 圈住要登录的圆形状整体后设定形状检测区域，并登录。 • 正常地完成检测时，被检测出的圆形状的外周将被圆框圈住，并在圆形状中央部显示 “ ¯ ” 。 < 注意事项 > • 设定形状检测区域时，请注…
HGR14
附录 1.3 各种形状输入数据项目
附录
1-74
3.
电极
有
1
根电极
(
引线
)
单独存在时使用。
形状不同的复数引线排列时，将各个引线作为
<
电极
>
进行登录。
<
形状登录示教
>
•
圈住要登录的电极形状的
3
边
(
前端
/
侧面
)
后设定形状检测区域，并登录。
(
用形状区域圈住电极整体进行登录时，电极的方向将被自动判定。
)
•
正常地完成检测时，被检测出的电极的
3
边将被直线框围绕，并在电极前端部显示
“
¯
”
。
<
注意事项
>
•
设定形状检测区域时，请注意区域内只有
1
根电极。
(
形状区域内若有复数电极，检测时有可能把这些电极看作
1
根连接的电极。
)
•
因模压毛刺等的原因，造成电极的根部有光度不均匀现象时，在该部位偏离形状检测区域的位置
上进行形状登录。
<
备注
>
如上图所示电极根部
与其他形状连在一起
时，在该部偏离形状区
域的位置上进行登录
HGR14-C-PMC01-A02-00
HGR14
附录
1.3
各种形状输入数据项目
附录
1-75
4.
圆
有
1
根圆形状
(
凸点等
)
单独存在时使用。
形状不同的复数凸点排列时，将其为
<
圆
>
进行登录。
<
形状登录示教
>
•
圈住要登录的圆形状整体后设定形状检测区域，并登录。
•
正常地完成检测时，被检测出的圆形状的外周将被圆框圈住，并在圆形状中央部显示
“
¯
”
。
<
注意事项
>
•
设定形状检测区域时，请注意区域内只有
1
个圆形状。
(
形状区域内若有复数圆形状，有可能把这些圆形状的尺寸和位置测量不正确。
)
HGR14-C-PMC01-A02-00
HGR14
附录 1.3 各种形状输入数据项目
附录
1-76

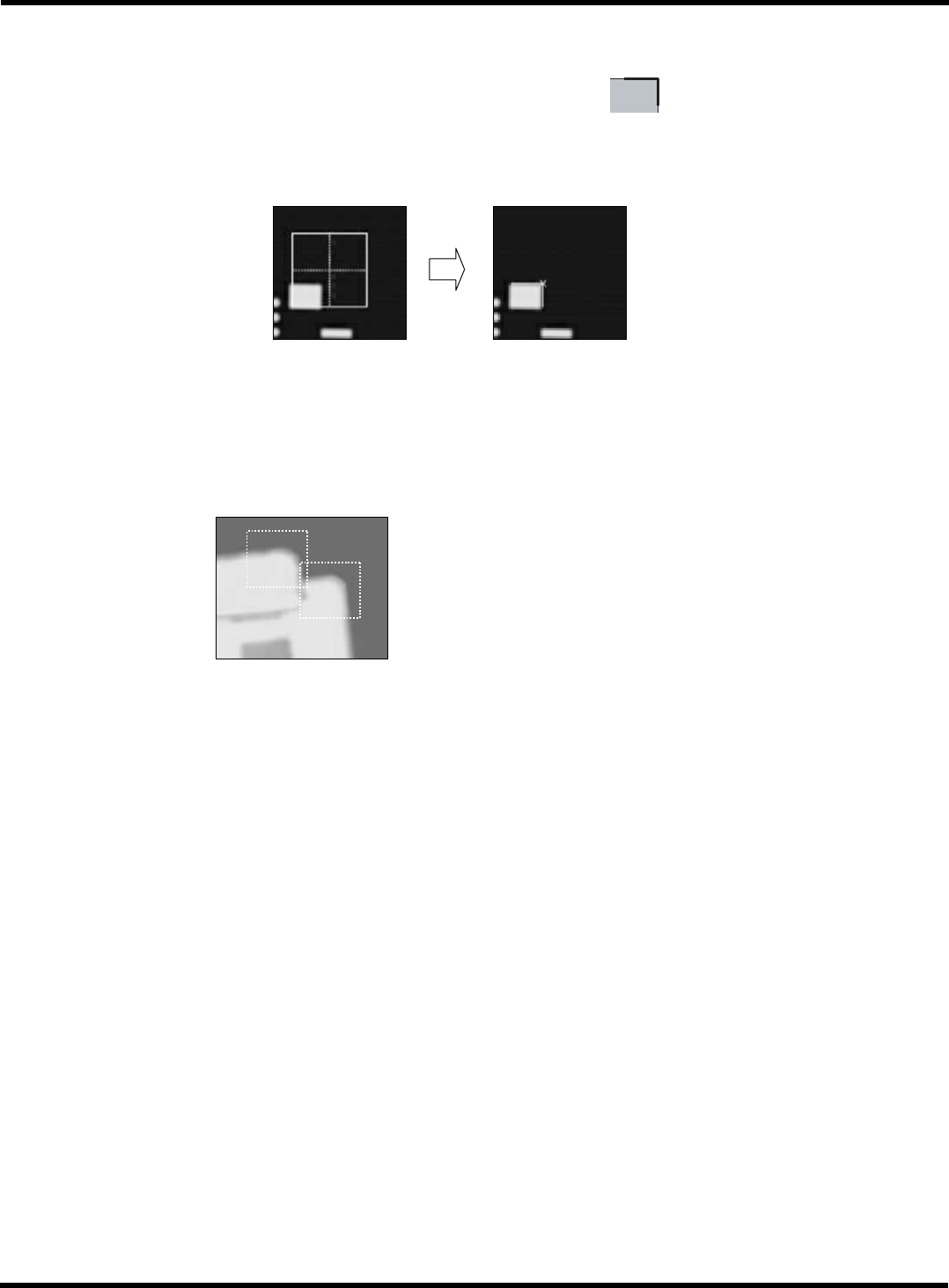

5.
角部
有
2
边正交的角部时使用。
<
形状登录示教
>
•
圈住形成要登录的角部之
2
边后设定形状检测区域，并登录。
•
正常地完成检测形状时，被检测出的角部边显示直线，并在角部显示
“
¯
”
。
<
注意事项
>
•
设定形状检测区域时，请注意区域内只有
1
个要登录的角部。
形状区域内若有复数角部，以图像亮度判定将自动选择亮度差异最大的角部位置。
(
与区域内的
角部位置无关。
)
•
形成角部的边没有正交时，请把各边作为形状
<
线
>
进行复数登录。
<
备注
>
如上图所示分为
2
段带有角部
时，设定区域之内只要
1
个角部
