HGR14
附录 1.3 各种形状输入数据项目
附录
1-40
多引线部品·凸点部品数据自动指教步骤
对多引线部品·凸点部品的数据自动指教功能示教步骤进行说明。
<
准备
>
1.
准备要实装的部品。
2.
在
PT
登录部品数据。
∗
仅记载对识别作业需要的项目。
输入项目
·
REF:
请参照
∗
1
·长度
(L)
·宽度
(W)
∗
在长度
(L) /
宽度
(W)
中，请输入表示部品的
最大外形的尺寸。
不必输入正确的尺寸。
3.
将数据从
PT
转送至机器。
∗
此后在机器上进行示教作业。
请用供料器或托盘对机器供给对象部品。
∗
1
在
PT
登录的参考编号
(REF)
(
多引线部品系列
)
•
对原有识别数据重新进行示教时
:
请利用已设定完了的
REF
编号。
•
完全新制作数据时
:
请设定为
REF=254
。
(凸点部品系列)
•
对原有识别数据重新进行示教时
:
请利用已设定完了的
REF
编号。
•
完全新制作数据时
:
请设定为
REF=253
。
∗
REF253/254
在
PT
检查数据时不将进行扩展数据部分的检查。
9Q4C-EPt-Pl-001
HGR14-C-PMC01-A02-00
HGR14
附录
1.3
各种形状输入数据项目
附录
1-41
<

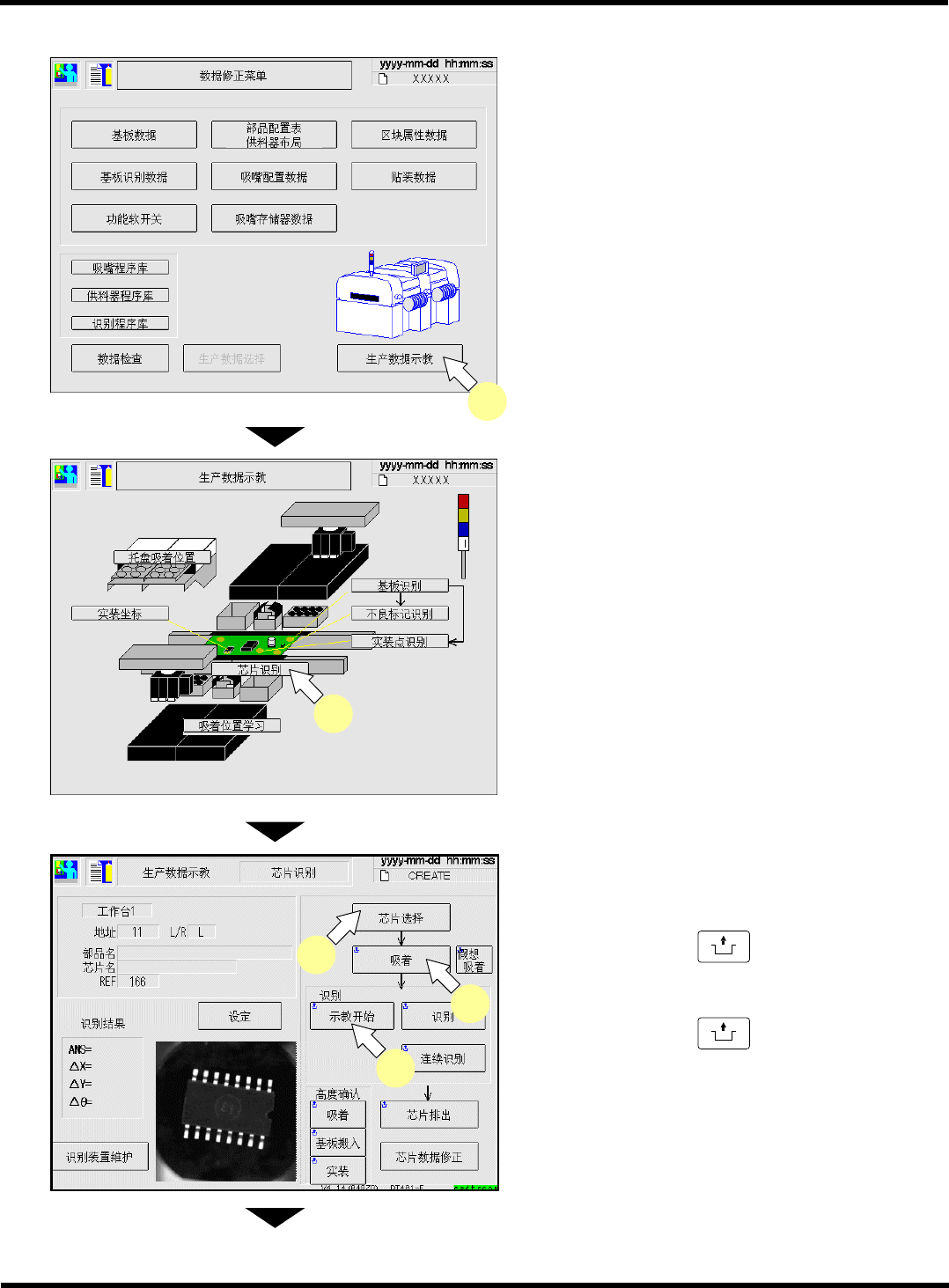

部品中心位置示教
>
1.
在主菜单的数据修正菜单画面上按
[
生产
数据示教
]
。
2.
按
[
芯片识别
]
。
3.
通过
[
芯片选择
]
选择对象部品。
4.
按操作面板的
UNLOCK
+ [
吸着
]
。
5.
按操作面板的
UNLOCK
+ [
示教开始
]
。
下一页
HGR14-C-PMC01-A02-00
4Z4C-CEn-DmPtCr-022
5
4
3
EJM6A-Dm-0001
1
EJM6A-Dm-0028
2
HGR14
附录 1.3 各种形状输入数据项目
附录
1-42
•
在画面中央部将会显示补正完了的部品图像
X/Y/
θ
。
∗
平时在此不必移动、转动图像或框子。但是部
品不在画面中央或倾斜到
θ
方向时，请进行
BOX
框位置、尺寸、图像
X/Y/
θ
的微调整。
(
调整的目标
)
·多引线部品
调整
BOX
框，使其
配合引线排列前端
·凸点部品
调整
BOX
框，使其
配合部品模压外形
∗
部品中心位置的设定完成后，请按
[
完成
]
，进行下一步骤。
<
电极检测
>
部品中心位置示教时按
[
完成
]
，将会检测部品电极位置，在画面上将显示电极检测位置。
·多引线部品
·凸点部品
在检测引线位置显示四方形框
在检测凸点位置显示圆形框
实线
:
有引线
{
:
有凸点
虚线
:
无引线
¯
:
无凸点
∗
检测电极正常完成时，按
[
完成
]
结束示教。
电极尚未正常检测时，按
[
电极修正
]
，进行检测电极修正作业。
4Z4C-CEn-DmPtCr-023
