HGR14
附录
1.2
编制轮廓识别数据
附录
1-4
附录
1.2
编制轮廓识别数据
附录
1.2.1
轮廓识别形状一览
轮廓识别根据形状规定了参考编号。请参阅与各形状相对应的个别项目。轮廓识别形状一览表如图
2-1
所示。

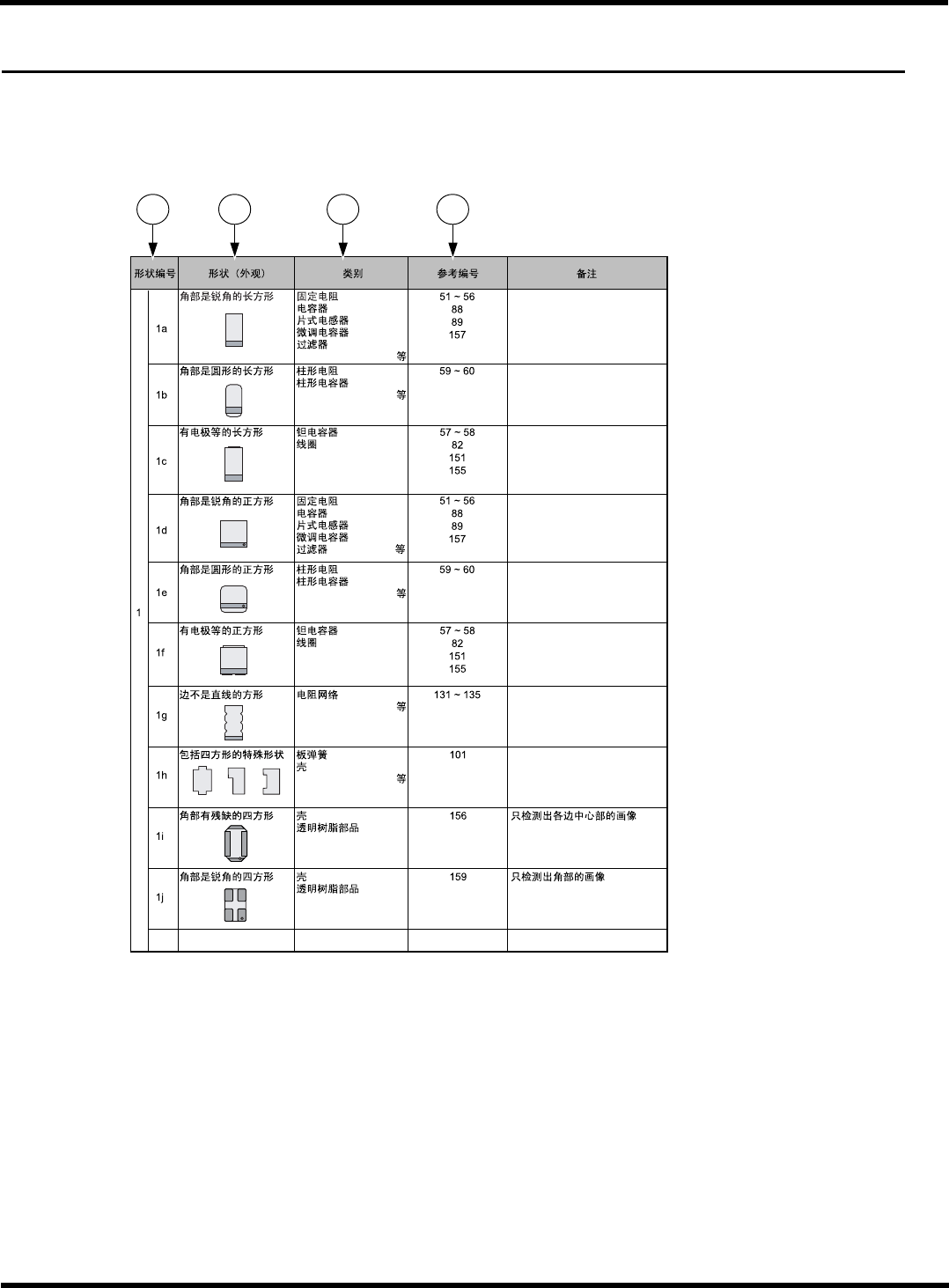

图
2-1
轮廓识别形状一览表的参照示例
① 形状编号
② 对象形状
对象外形形状
③ 类别
(
具体部品
)
符合该形状的部品
指芯片数据程序库的类别。
∗
因
“
类别
”
表示标准的示例，所以有形状特殊而不能识别的部品，也有虽是其它形状能够识别的
部品。
④ 参考编号
HGR14-C-PMC01-A01-00
HGR14-004C
1
2
3 4
HGR14
附录
1.2
编制轮廓识别数据
附录
1-5
轮廓识别形状一览表
-1 <
方形形状
>
∗
长边
÷
短边
≤
1.2
时，为正方形。
∗
长边
÷
短边
≥
1.2
时，为长方形。
形状编号
形状
(
外观
)
类别
参考编号
备注
1a
角部是锐角的长方形
固定电阻
电容器
片式电感器
微调电容器
过滤器
等
51 ~ 56
88
89
157
1b
角部是圆形的长方形
柱形电阻
柱形电容器
等
59 ~ 60
1c
有电极等的长方形
钽电容器
线圈
57 ~ 58
82
151
155
1d
角部是锐角的正方形
固定电阻
电容器
片式电感器
微调电容器
过滤器
等
51 ~ 56
88
89
157
1e
角部是圆形的正方形
柱形电阻
柱形电容器
等
59 ~ 60
1f
有电极等的正方形
钽电容器
线圈
57 ~ 58
82
151
155
1g
边不是直线的方形
电阻网络
等
131 ~ 135
1h
包含四方形的特殊形状
板弹簧
壳
等
101
1i
角部有缺的四方形
壳
透明树脂部品
156
只检测出各边中心部的画像
1
1j
角部是锐角的四方形
壳
透明树脂部品
159
只检测出角部的画像
HGR14-C-PMC01-A01-00
HGR14
附录
1.2
编制轮廓识别数据
附录
1-6
轮廓识别形状一览表
-2 <
微型模压
>
形状编号
形状
(
外观
)
类别
参考编号
备注
2a
方形
2
根引线
S
微型
Di
、微型
Di
等
75 ~ 76
82
95
152
2b
方形
3
根引线
SS
微型
Di
、
S
微型
Di
、微型
Di
SS
微型
Tr
、
S
微型
Tr
、微型
Tr
等
61 ~ 68
83
100
103
153
2c
方形
4
根引线
SS
微型
Di
、
S
微型
Di
、微型
Di
SS
微型
Tr
、
S
微型
Tr
、微型
Tr
等
69
84
104
120
123 ~ 124
154
2d
方形
5
根引线
SS
微型
Di
、
S
微型
Di
、微型
Di
SS
微型
Tr
、
S
微型
Tr
、微型
Tr
等
70
85
105
120
154
2e
方形
6
根引线
SS
微型
Di
、
S
微型
Di
、微型
Di
SS
微型
Tr
、
S
微型
Tr
、微型
Tr
等
69
86
106
120
154
2
