HGR14 附录 1.3 各种形状输入数据项目 附录 1-53 << 参考 : 照明值个别设定变更步骤 >> 1. 按 [ 设定 ] 。 2. 按 [ 照明值 ] 。 3. 按 [ESC] 。 4. 按操作面板的 UNLOCK + [ 示教开始 ] 。 5. 设定照明值。 6. 按 [ 完成 ] 。 HGR14-C-PMC01-A02- 00 4Z4C-CEn-Dm PtCr-013 1 2 3 4Z4C-CEn…
HGR14
附录 1.3 各种形状输入数据项目
附录
1-52
<<

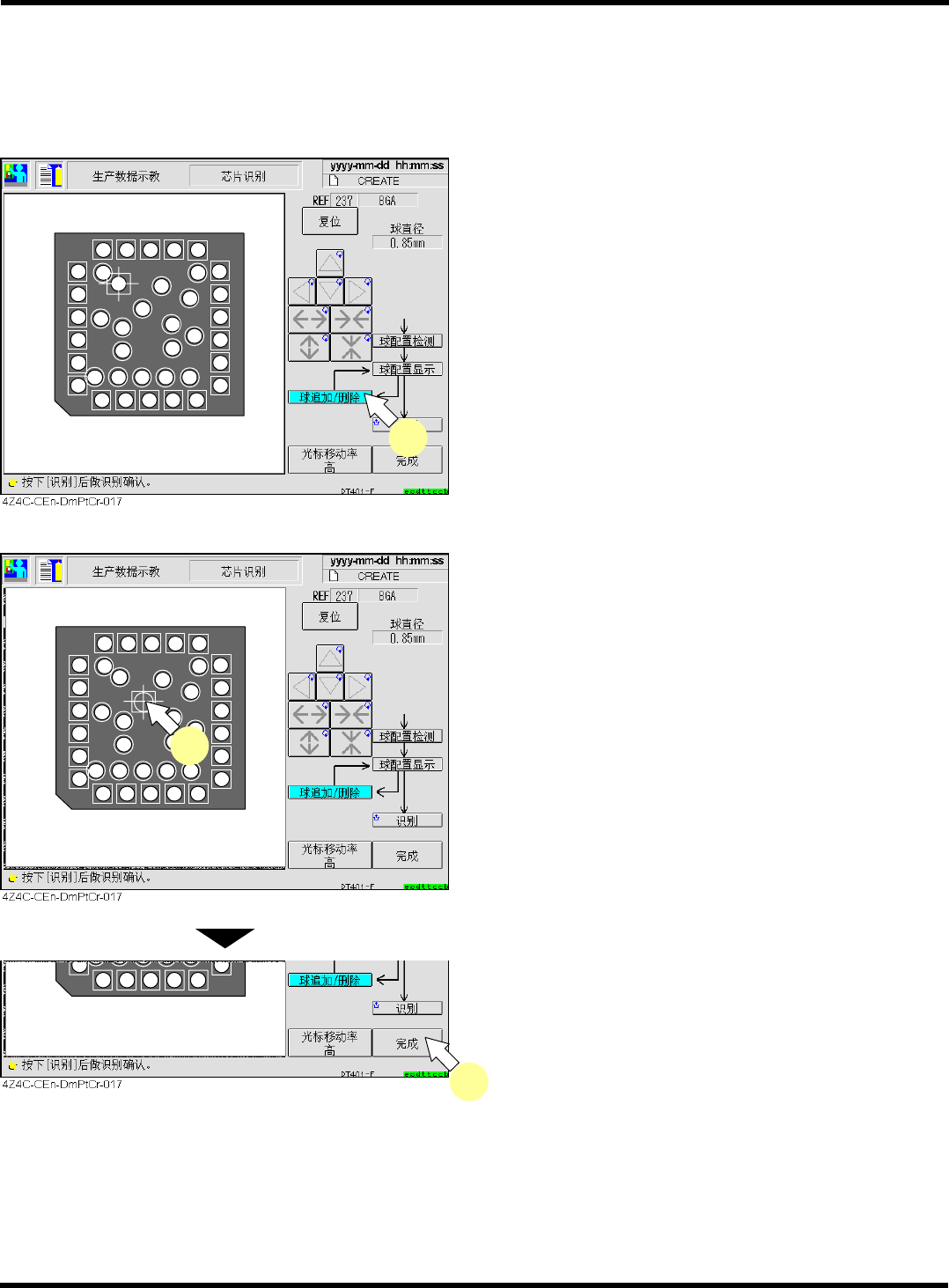

通过焊锡球的自动检测不能检测或多余检测的焊锡球位置的追加及删除
>>
1.
将光标移至要追加或删除的球位置后选择
[
球追加
/
删除
]
。
追加焊锡球位置时
∗
若指定已显示检测的位置，则进行删除，若指
定没有显示的位置，则进行追加。
∗
请将光标移至要追加的球位置。
删除球位置时
∗
请将光标移至要删除的球位置。
2.
按
[
完成
]
。
∗
要追加或删除的球有
2
个以上时，请重复步骤
7. ~ 8.
的操作。
∗
在自动检测过程中不能检测多数
(2
个以上
)
的焊锡球时，可考虑到焊锡球氧化等原因造成的光泽
不足。请按照下一页的
‘
参考
:
照明值个别设定变更步骤
’
变更焊锡球照射用
LED
的设定值。
未检测的球有很多时，请将照明
5
的数值变大
(
变亮
)
。
过剩检测球有很多时，请将照明
5
的数值变小
(
变暗
)
。
HGR14-C-PMC01-A02-00
HGR14-021E
1
HGR14-022E
1
HGR14-022E
2
HGR14
附录
1.3
各种形状输入数据项目
附录
1-53
<<

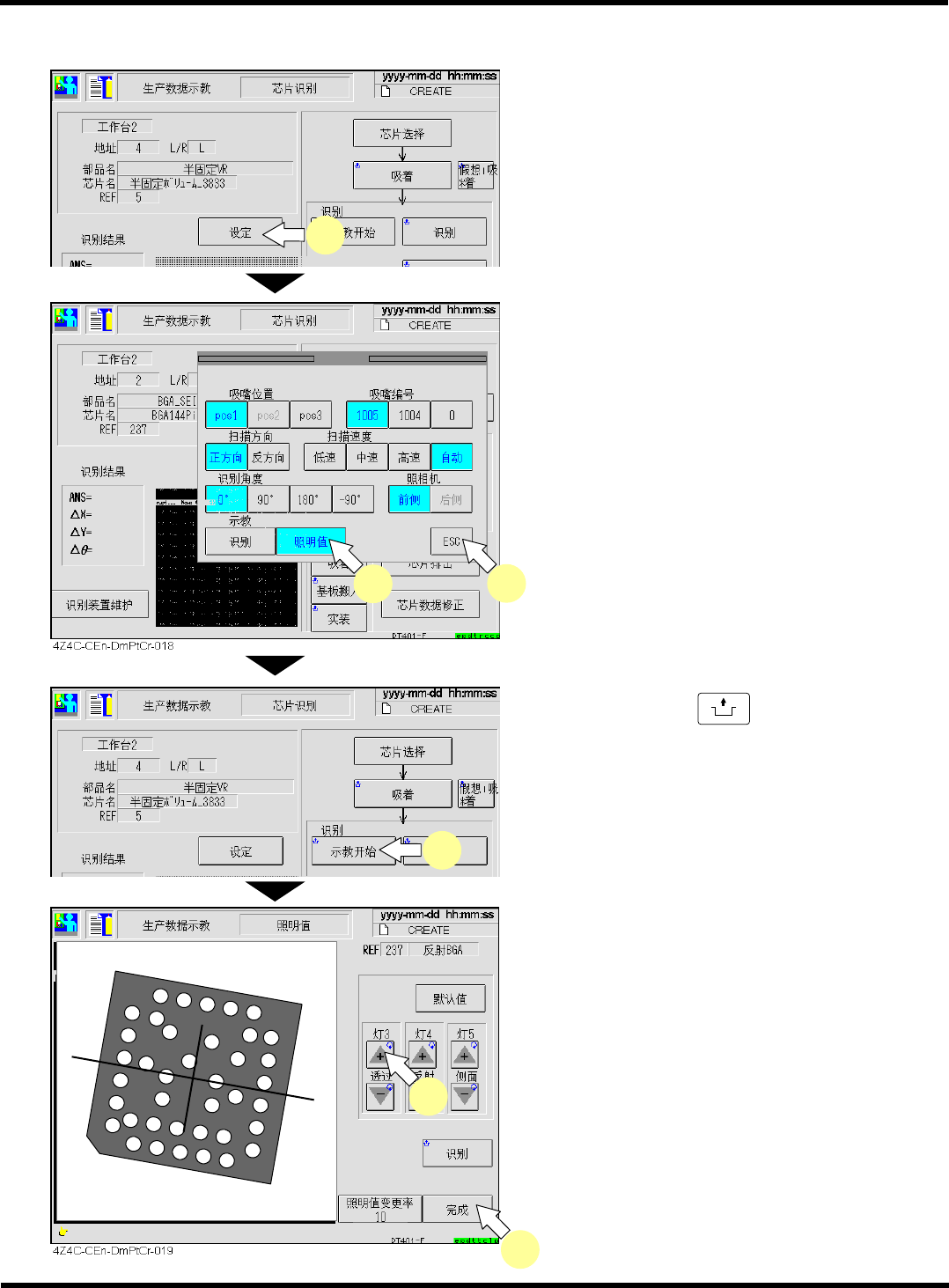

参考
:
照明值个别设定变更步骤
>>
1.
按
[
设定
]
。
2.
按
[
照明值
]
。
3.
按
[ESC]
。
4.
按操作面板的
UNLOCK
+
[
示教开始
]
。
5.
设定照明值。
6.
按
[
完成
]
。
HGR14-C-PMC01-A02-00
4Z4C-CEn-DmPtCr-013
1
2
3
4Z4C-CEn-DmPtCr-013
4
HGR14-023E
5
6
HGR14
附录 1.3 各种形状输入数据项目
附录
1-54
形状编号
对象形状
参考编号
对象部品
(
类别
)
对应
Ver.
4k
双向各有 2 组引线排
列
193 DIMM
等
V7.02
以上
形状以及输入数据
识别方式以及结果
长度
L
宽度
W
引线数
N1
引线数
N2
引线数
N3
引线数
N4
临时引线数
V1
临时引线数
V2
临时引线数
V3
临时引线数
V4
间距
P1
间距
P2
间距
P3
间距
P4
引线信息
1
引线信息
2
引线信息
3
引线信息
4
判断标准
1)
长度
: L
±
(20%)
2)
引线排列平行度
:
±
6[
°
]
3)
引线间距误差
:
±
(
间距容许值
)
4)
角度
:
识别角度
±
30[
°
]
等
(Top view)
在全引线的顶端中心识别
:
检测位置
:
检测中心
可识别姿势
(
只可识别以下式样
<
也有一部分例外
> )
式样编号
0 1 2 3
式样
进给方向
式样角度
±
0
°
±
180
°
+
90
°
−
90
°
(
备注
)
<
对象部品形状
>
DIMM
连接器
是由边
1
边
2
边
3
边
4
组成的连接器，在边
1-2
边
3-4
之间有存在无引线区域。另外，此无引线
区域不是各边间距的整数的倍数。因此，不能作为普通的连接器识别。
边
2
边
3
无引线
无引线
边
1
边
4
HGR14-C-PMC01-A02-00
