NPM-D 维修篇 1.5 各装置的定期检查项目 Page 1-34 EJM1DC-MB-01M-00 <2D 检查用吸头 ( 选购件 )> 1. 2D 检查用校正治具 ( 选购件 ) 2. 检查 BOX ( 选购件 ) 校正板表面 空气过滤器
NPM-D
维修篇
1.5
各装置的定期检查项目
EJM1DC-MB-01M-00 Page 1-33
3.

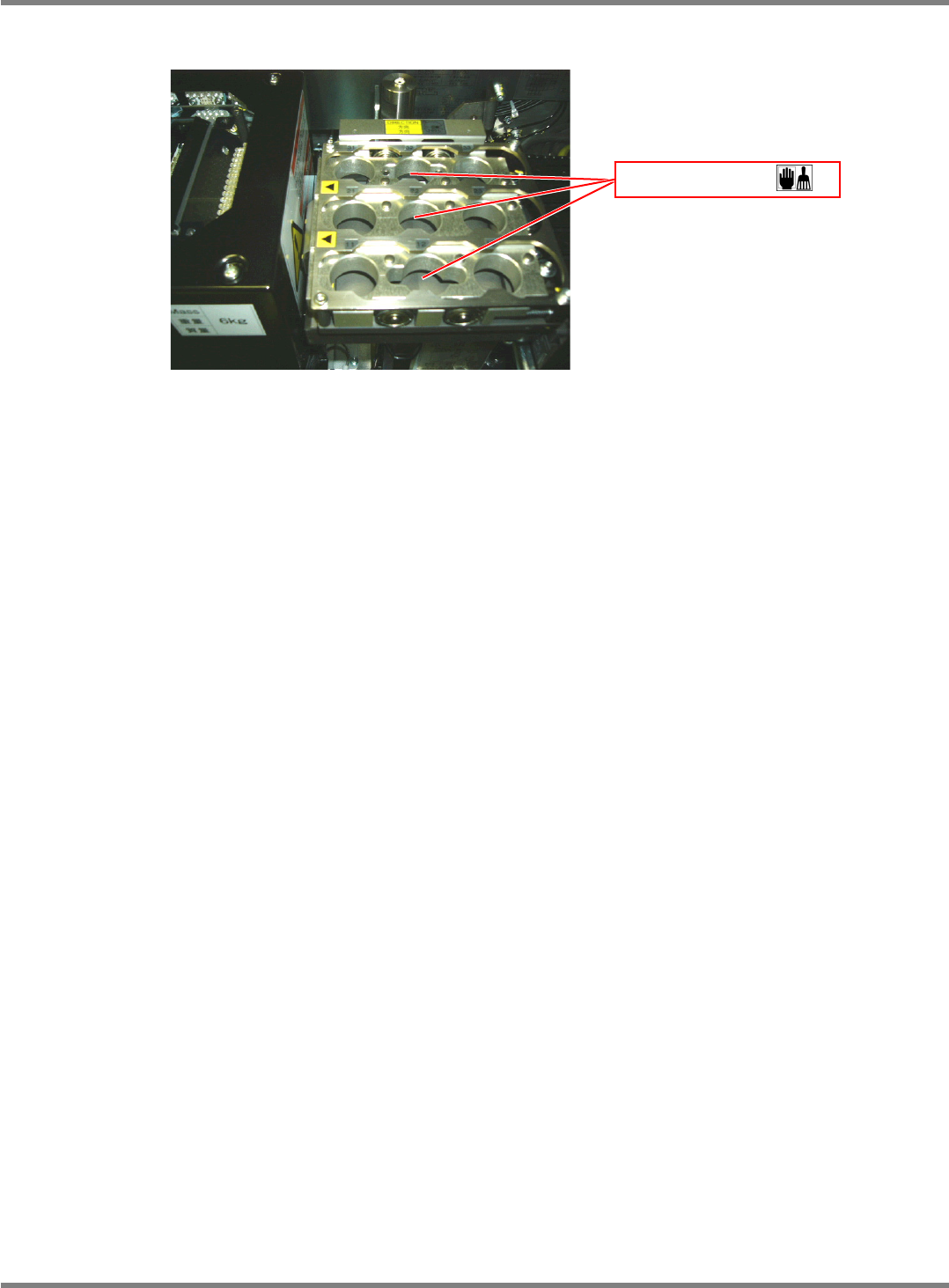

吸嘴交换器
(
选购件
)
吸嘴反射板接触面
NPM-D
维修篇
1.5
各装置的定期检查项目
Page 1-34 EJM1DC-MB-01M-00
<2D
检查用吸头
(
选购件
)>
1. 2D
检查用校正治具
(
选购件
)
2.
检查
BOX (
选购件
)
校正板表面
空气过滤器
NPM-D
维修篇
1.5
各装置的定期检查项目
EJM1DC-MB-01M-00 Page 1-35
<
点胶头
(
选购件
)>
1.
点胶头
2.
螺旋装置
∗
为了説明，使用局部说明图。
螺旋
弹簧
止动销
吸嘴尖端
O
型环
座内部
圈
O
型环
∗
与
pos.1
、
pos.2
都通用。
∗
为了进行说明而省略了零件。
滚珠丝杠
接头
O
型环
线性导轨
加热器
/
热电偶
O
型环
弹簧
