NPM-D 维修篇 9.6 实装位置 / 传送带 Page 9-26 EJM1DC-MB-09M-00 10 按 + [ 高度计测 ] 。 • 吸头将会移动到作业位置。 11 将伺服开关置于 OFF 。 12 打开安全盖。 13 安装吸嘴。 16 吸嘴吸头 ∗ 请将 230CS 吸嘴安装在吸嘴位置 5 上。 12 吸嘴吸头 ∗ 请将 230CS 吸嘴安装在吸嘴位置 4 上。 8 吸嘴吸头 ∗ 请将 230C 吸嘴安装在吸嘴位置 3 上。…
NPM-D
维修篇
9.6
实装位置
/
传送带

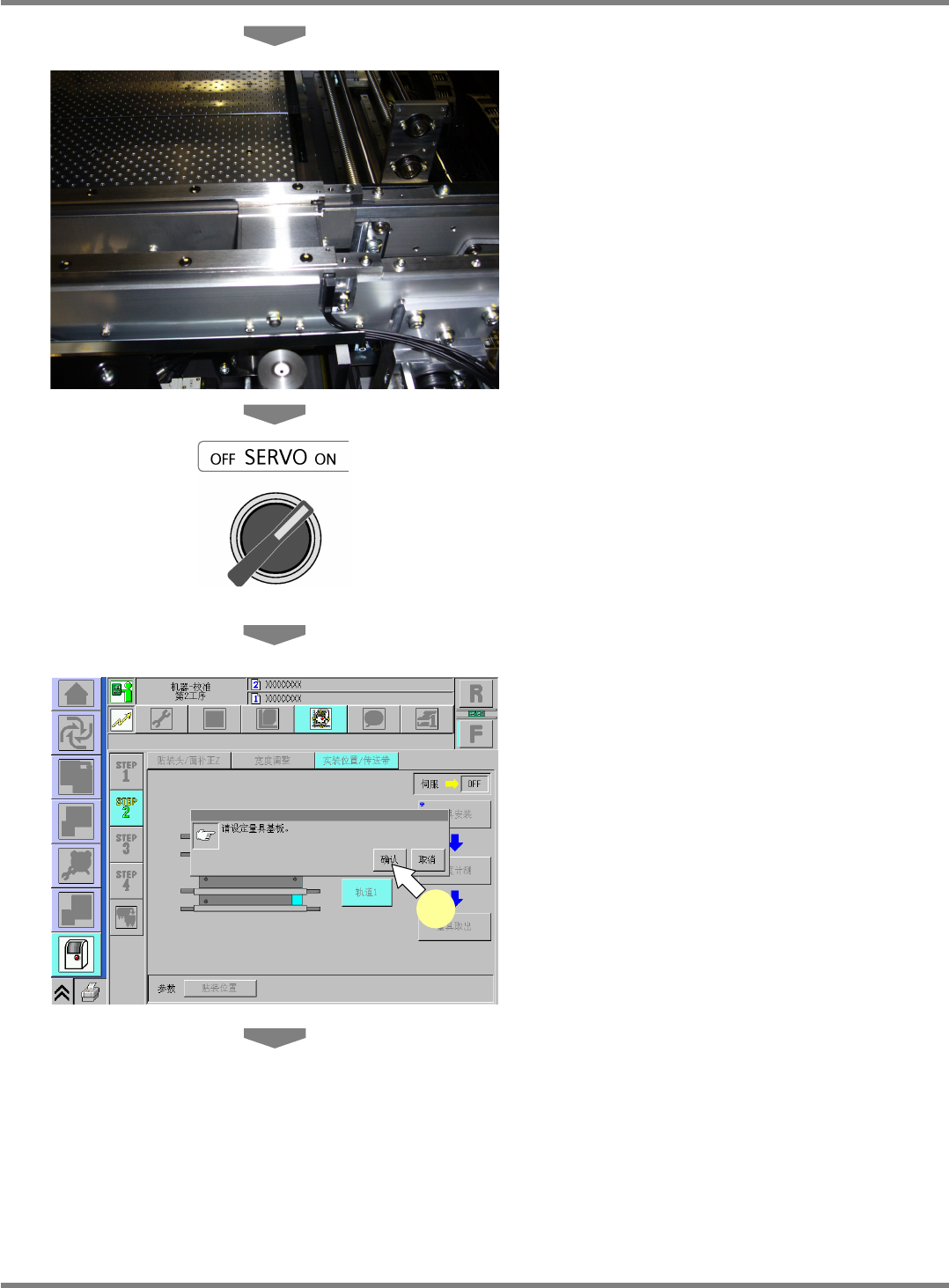

EJM1DC-MB-09M-00 Page 9-25
6
安装贴装高度示教量具。
∗
将右端对准基板夹具的右端。
∗
请将轨道
1
和轨道
2
安装在右端处。
7
关闭安全盖。
8
将伺服开关置于
ON
。
9
按
[
确认
]
。
DualUnitCalibConveyorPCBPos-03C50
9
NPM-D
维修篇
9.6
实装位置
/
传送带
Page 9-26 EJM1DC-MB-09M-00
10
按
+ [
高度计测
]
。
•
吸头将会移动到作业位置。
11
将伺服开关置于
OFF
。
12
打开安全盖。
13
安装吸嘴。
16
吸嘴吸头
∗
请将
230CS
吸嘴安装在吸嘴位置
5
上。
12
吸嘴吸头
∗
请将
230CS
吸嘴安装在吸嘴位置
4
上。
8
吸嘴吸头
∗
请将
230C
吸嘴安装在吸嘴位置
3
上。
2
吸嘴吸头
∗
请将
1002
号吸嘴安装在吸嘴位置
2
上。
点胶头
∗
在使用点胶头的情形下，请将已事先设置好
7202
号吸嘴的螺钉单元安装到吸嘴位置
2
上。
14
关闭安全盖。
15
将伺服开关置于
ON
。
DualUnitCalibConveyorPCBPos-04C50
10
NPM-D
维修篇
9.6
实装位置
/
传送带

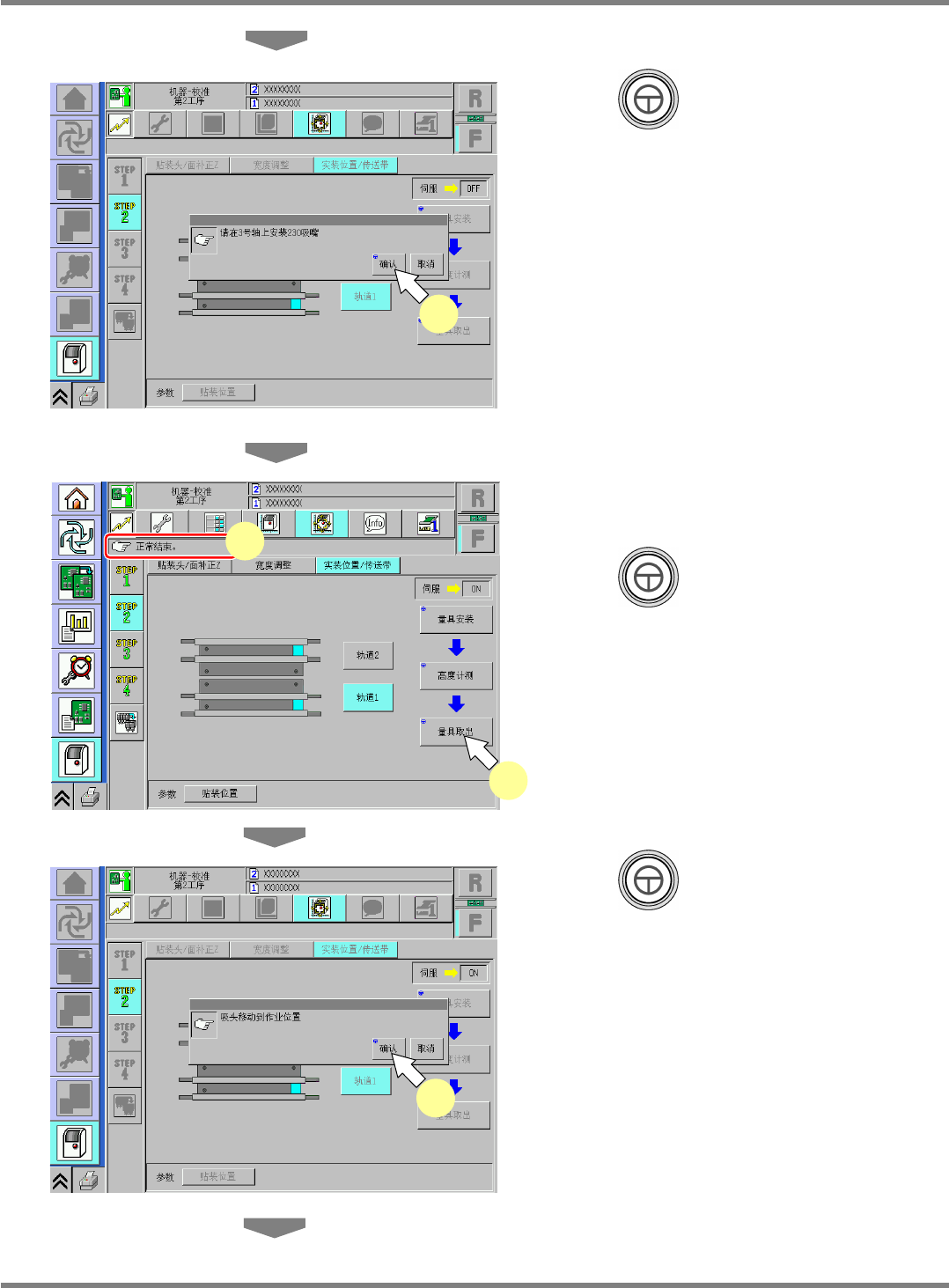

EJM1DC-MB-09M-00 Page 9-27
16
按
+ [
确认
]
。
•
将会进行校准。
17
确认是否已正常结束。
18
按
+ [
量具取出
]
。
19
按
+ [
确认
]
。
20
将伺服开关置于
OFF
。
21
打开安全盖。
22
拆下吸嘴。
DualUnitCalibConveyorPCBPos-05C50
16
DualUnitCalibConveyorPCBPos-06C50
18
17
DualUnitCalibConveyorPCBPos-07C50
19
