NPM-D 维修篇 9.18 托盘 EJM1DC-MB-09M -00 Page 9-105 14 确认是否已正常结束。 15 按 。 • 不仅是下一项目，从此画面换到其它 画面时都 会显示确认是否保存数据的画面。 ∗ 若要保存通过校准获得的数据，请按 [ 是 ] 。 • 若按 [ 否 ] ， 将会进行原点复归， 通过校准获得的 数据将被失掉。 • 上述操作完毕后，画面将会转换。 16 按 + [ 确认 ] 。 • 将吸嘴放置在交换器内…
NPM-D
维修篇
9.18
托盘
Page 9-104 EJM1DC-MB-09M-00
9
按
+ [
确认
]
。
•
将会进行校准。
10
确认是否已正常结束。
11
按
+ [
吸附位置
1]
。
•
将会进行校准。
12
确认是否已正常结束。
13
按
+ [
吸附位置
2]
。
•
将会进行校准。

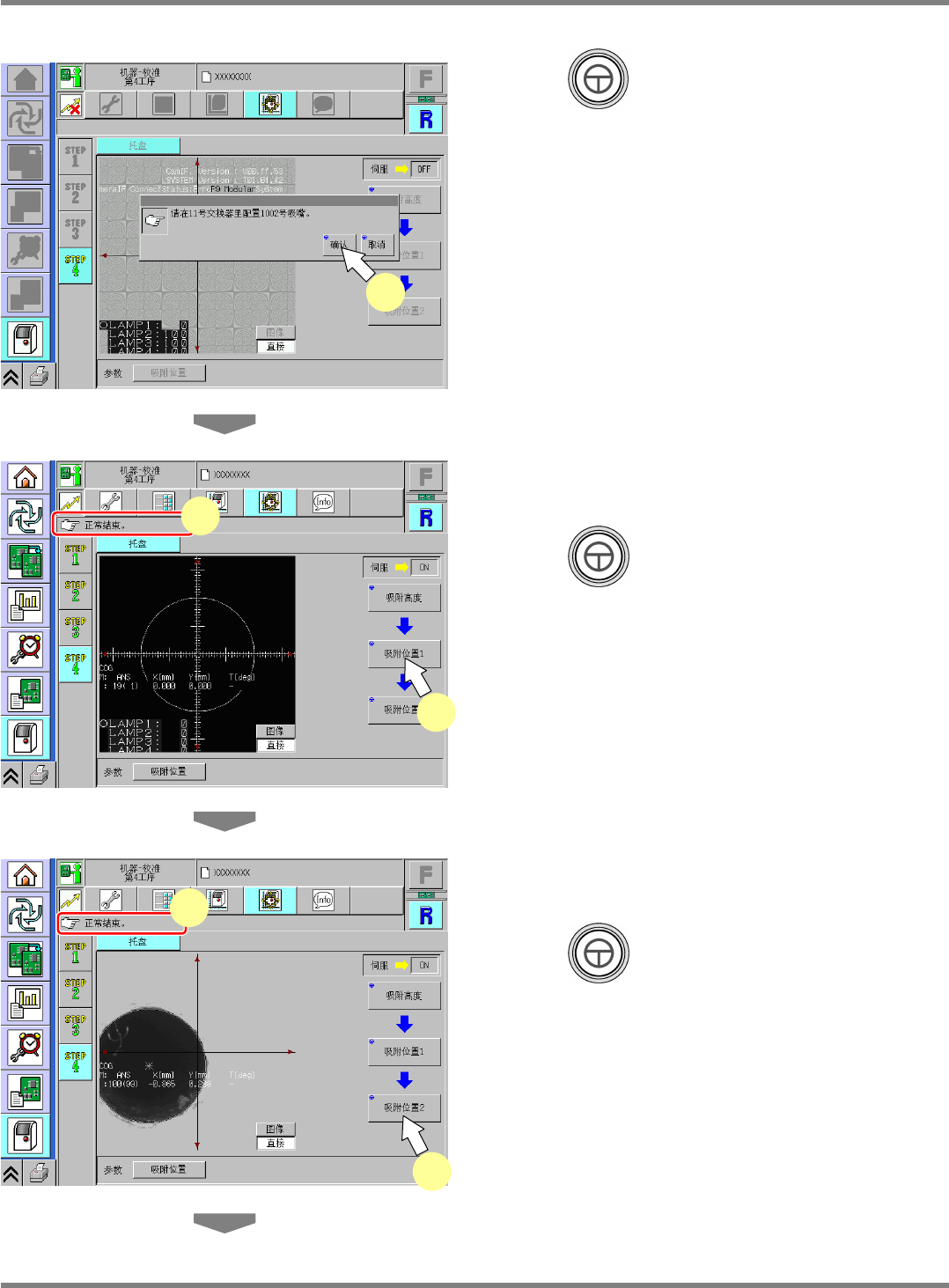

UnitCalibTrayPos-02C02
9
UnitCalibTrayPos-03C00
11
10
UnitCalibTrayPos-04C00
13
12
NPM-D
维修篇
9.18
托盘
EJM1DC-MB-09M-00 Page 9-105
14
确认是否已正常结束。
15
按
。
•
不仅是下一项目，从此画面换到其它画面时都
会显示确认是否保存数据的画面。
∗
若要保存通过校准获得的数据，请按
[
是
]
。
•
若按
[
否
]
，将会进行原点复归，通过校准获得的
数据将被失掉。
•
上述操作完毕后，画面将会转换。
16
按
+ [
确认
]
。
•
将吸嘴放置在交换器内。
UnitCalibTrayPos-06C00
15
DualUnitCalibTrayPos-10C50
16
UnitCalibTrayPos-05C00
14
NPM-D
维修篇
9.18
托盘
Page 9-106 EJM1DC-MB-09M-00
17
按
+ [
确认
]
。
•
吸头移动到原点位置后，画面将会转换到在程
序
16.
中所选择的画面。
DualUnitCalibTrayPos-11C50
17
