NPM-D 维修篇 9.9 线性照相机 EJM1DC-MB-09M -00 Page 9-65 32 将伺服开关置于 OFF 。 33 打开安全盖。 34 拆下量具吸嘴。 35 关闭安全盖。 36 将伺服开关置于 ON 。 37 按 + [ 确认 ] 。 • 吸头移动到原点位置后，画面将会转 换到在程 序 33. 中所选择的画面。 UnitCalibLineC amera-12C00 37
NPM-D
维修篇
9.9
线性照相机
Page 9-64 EJM1DC-MB-09M-00
29
确认是否已正常结束。
∗
请反复进行程序
3. ~ 32.
的操作，在其他工作台
上也要进行同样的操作。
30
按
[
量具站
]
。
•
不仅是下一项目，从此画面换到其它画面时都
会显示确认是否保存数据的画面。
∗
若要保存通过校准获得的数据，请按
[
是
]
。
•
若按
[
否
]
，将会进行原点复归，通过校准获得
的数据将被失掉。
•
上述操作完毕后，画面将会转换。
31
按
+ [
确认
]
。
•
吸头将会移动到作业位置。
UnitCalibLineCamera-09C00
29
UnitCalibLineCamera-10C00
30
UnitCalibLineCamera-11C00
31
NPM-D
维修篇
9.9
线性照相机
EJM1DC-MB-09M-00 Page 9-65

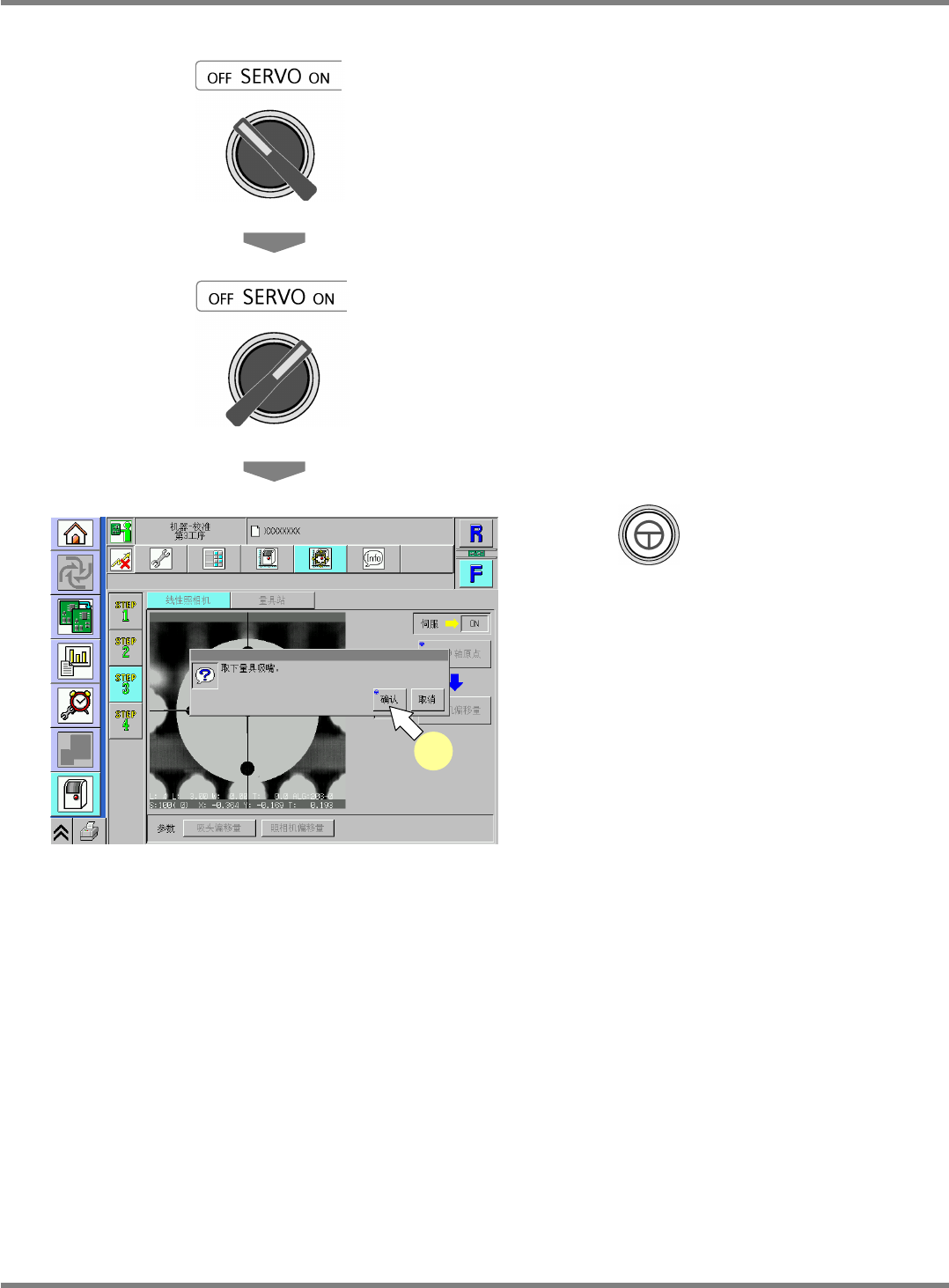

32
将伺服开关置于
OFF
。
33
打开安全盖。
34
拆下量具吸嘴。
35
关闭安全盖。
36
将伺服开关置于
ON
。
37
按
+ [
确认
]
。
•
吸头移动到原点位置后，画面将会转换到在程
序
33.
中所选择的画面。
UnitCalibLineCamera-12C00
37
NPM-D
维修篇

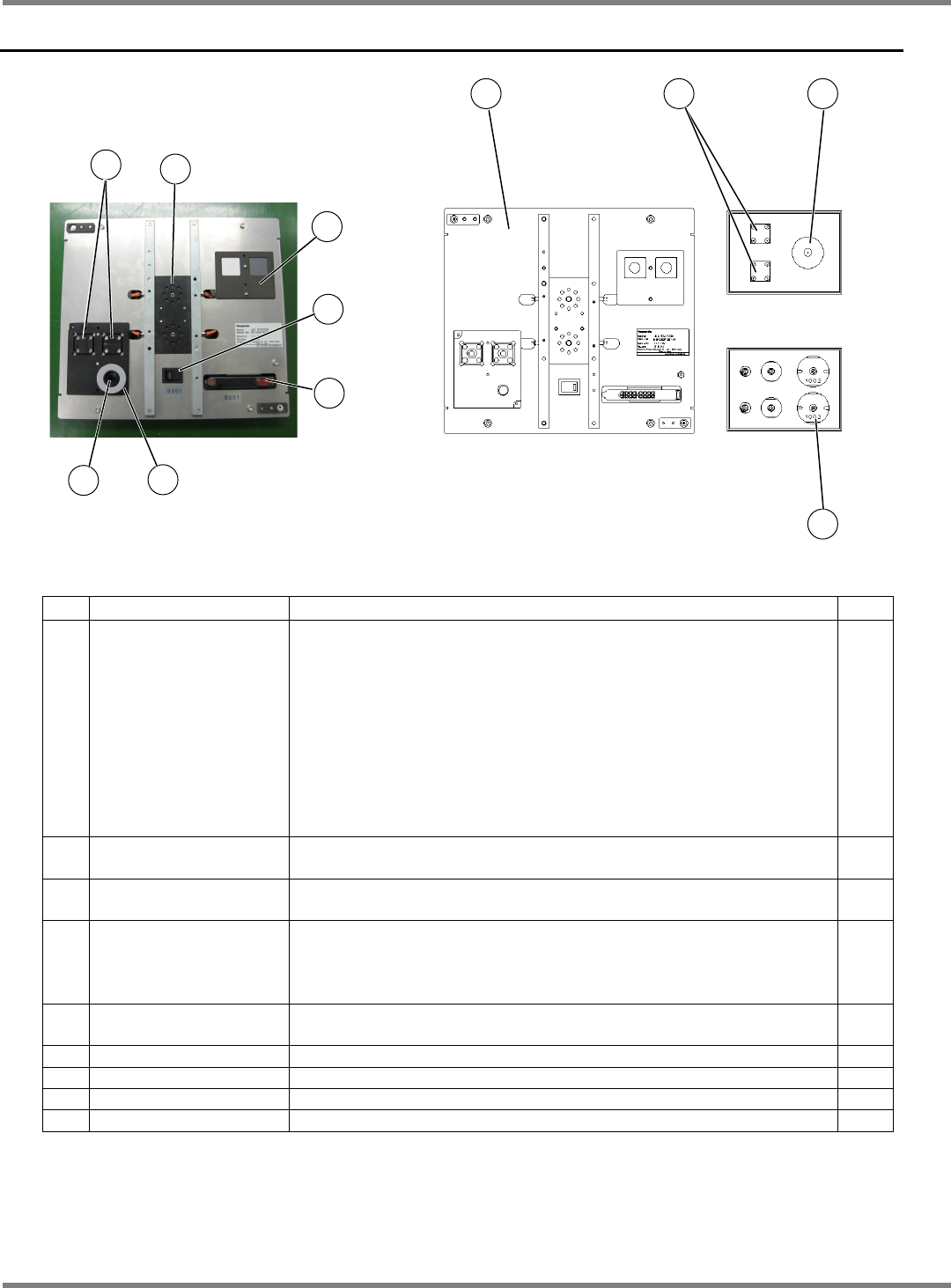

9.10
量具站
Page 9-66 EJM1DC-MB-09M-00
9.10
量具站
No.
装置名
功能
数量
1
量具站
在更换吸头等作业时，用于对吸头的参数进行校准的装置。这个装置可用于
全部吸头。
电源规格
: DC12V (5
号干电池
×
8
节
)
请客户准备。
关于电池的安装，请参照
“11.3.1 NPM-D
蓄电池的更换
”
。
注意
在电池放置其中的状态下长时间不使用，有可能造成漏液。
长时间不使用量具站时，请将电池取出保管。
重量
: 1.5
kg
尺寸
: 240 mm (W)
±
215 mm (D)
±
35 mm (H)
1
2
量具元件
是用
1
项中的量具站进行校准时使用的量具元件。
搭载到量具站上使用。
2
3
线性照相机
LED
照明亮度量具
是用
1
项中的量具站对线性照相机的
LED
照明的亮度进行校准时使用的量
具。搭载到量具站上使用。
1
4
校准用的吸嘴
是用
1
项中的量具站进行校准时使用的校准用的吸嘴。
用于
16
吸嘴吸头、
12
吸嘴吸头
: 153AS
吸嘴
用于
8
吸嘴吸头
: 184
吸嘴
用于
2
吸嘴吸头
: 1003
吸嘴
各
2
5
吸头照相机
LED
照明亮度
量具存放基台
已设置好吸头照相机的
LED
照明的亮度校准所使用的量具。
---
6
主电源开关
电源处于
ON
后，绿色的
LED
亮灯。
---
7
光学传感器
是对
2
项的量具进行检测的传感器。
---
8
量具识别站
是在校准时装上
2
项的量具元件，并进行识别的站。
---
9
量具存放基台
在校准前设置
2
项的量具元件和照明亮度量具。
---
1 2 3
4
8
5
6
7
9
3
2
