NPM-D 维修篇 9.8 搭载负荷 EJM1DC-MB-09M -00 Page 9-49 42 按 + [ 确认 ] 。 43 按 + [ 确认 ] 。 • 吸头将会移动到退避位置。 44 将伺服开关置于 OFF 。 45 打开安全盖。 46 拆下负荷测量量具。 UnitCalibHead Load-23C03 42 UnitCalibHead Load-21C03 43
NPM-D
维修篇
9.8
搭载负荷
Page 9-48 EJM1DC-MB-09M-00
36

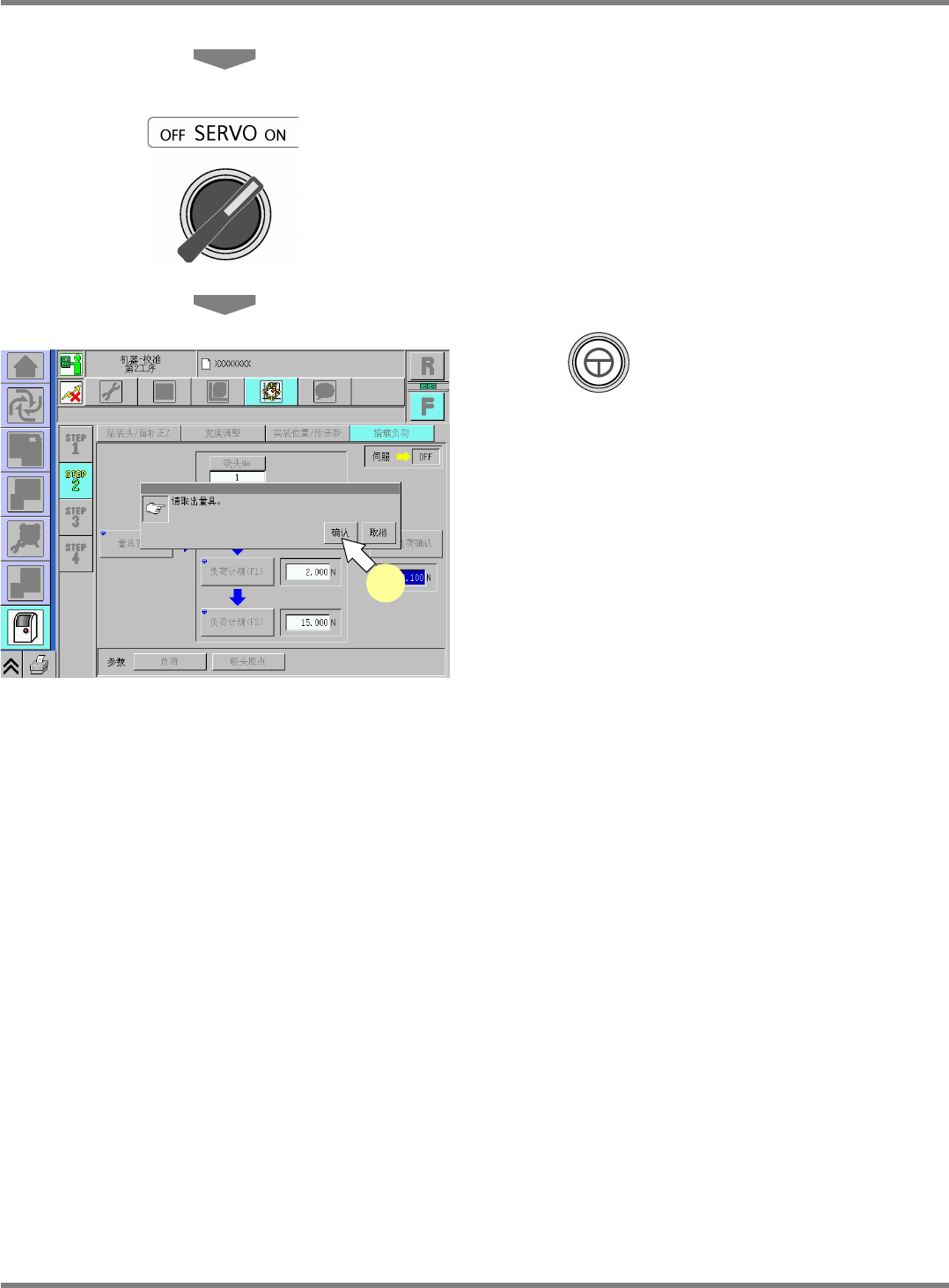

按
+ [
确认
]
。
•
吸头将会移动到作业位置。
37
将伺服开关置于
OFF
。
38
打开安全盖。
39
拆下吸嘴。
40
关闭安全盖。
41
将伺服开关置于
ON
。
UnitCalibHeadLoad-06C03
36
NPM-D
维修篇
9.8
搭载负荷
EJM1DC-MB-09M-00 Page 9-49
42

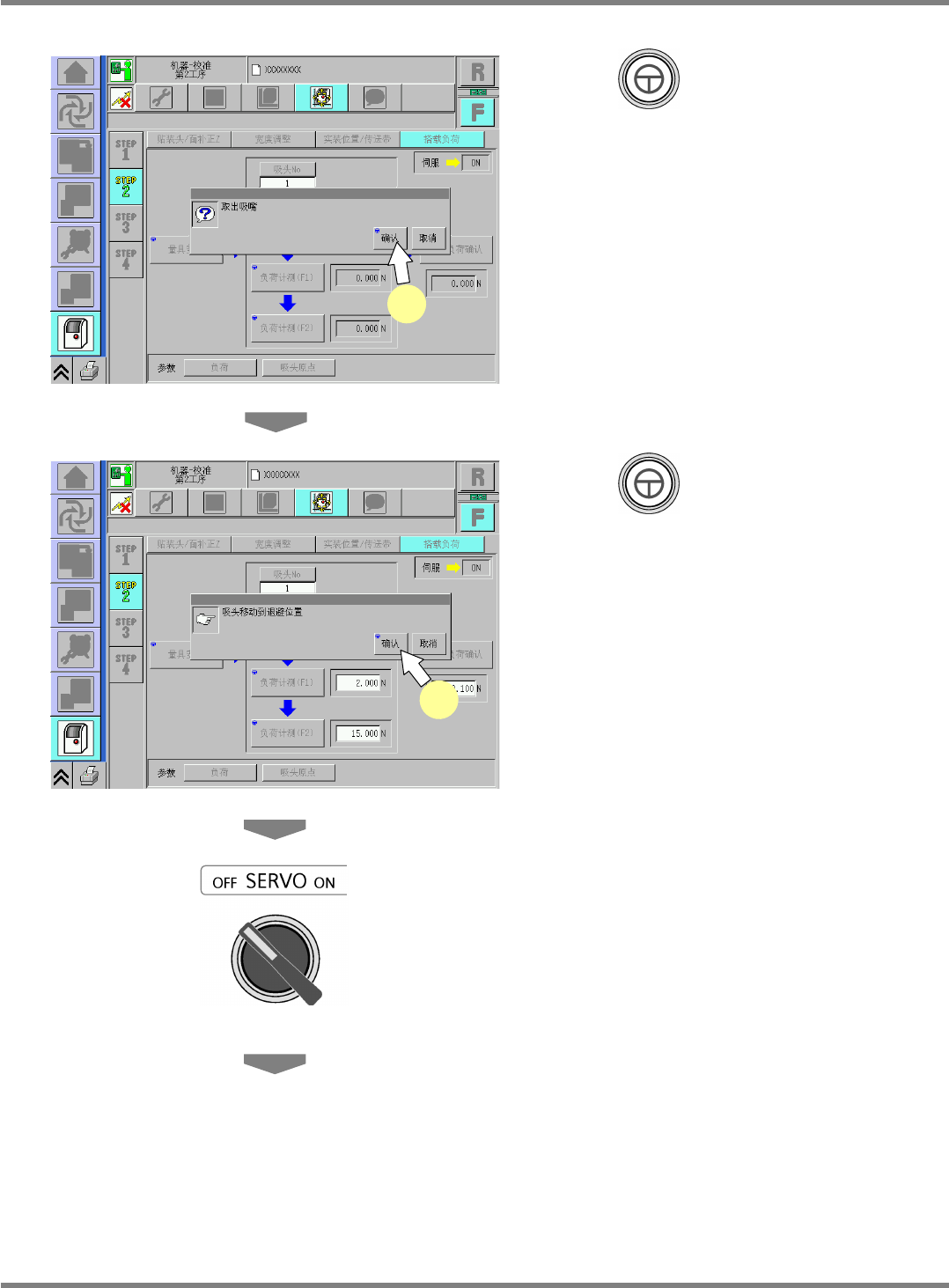

按
+ [
确认
]
。
43
按
+ [
确认
]
。
•
吸头将会移动到退避位置。
44
将伺服开关置于
OFF
。
45
打开安全盖。
46
拆下负荷测量量具。
UnitCalibHeadLoad-23C03
42
UnitCalibHeadLoad-21C03
43
NPM-D
维修篇
9.8
搭载负荷
Page 9-50 EJM1DC-MB-09M-00
47
关闭安全盖。
48
将伺服开关置于
ON
。
49

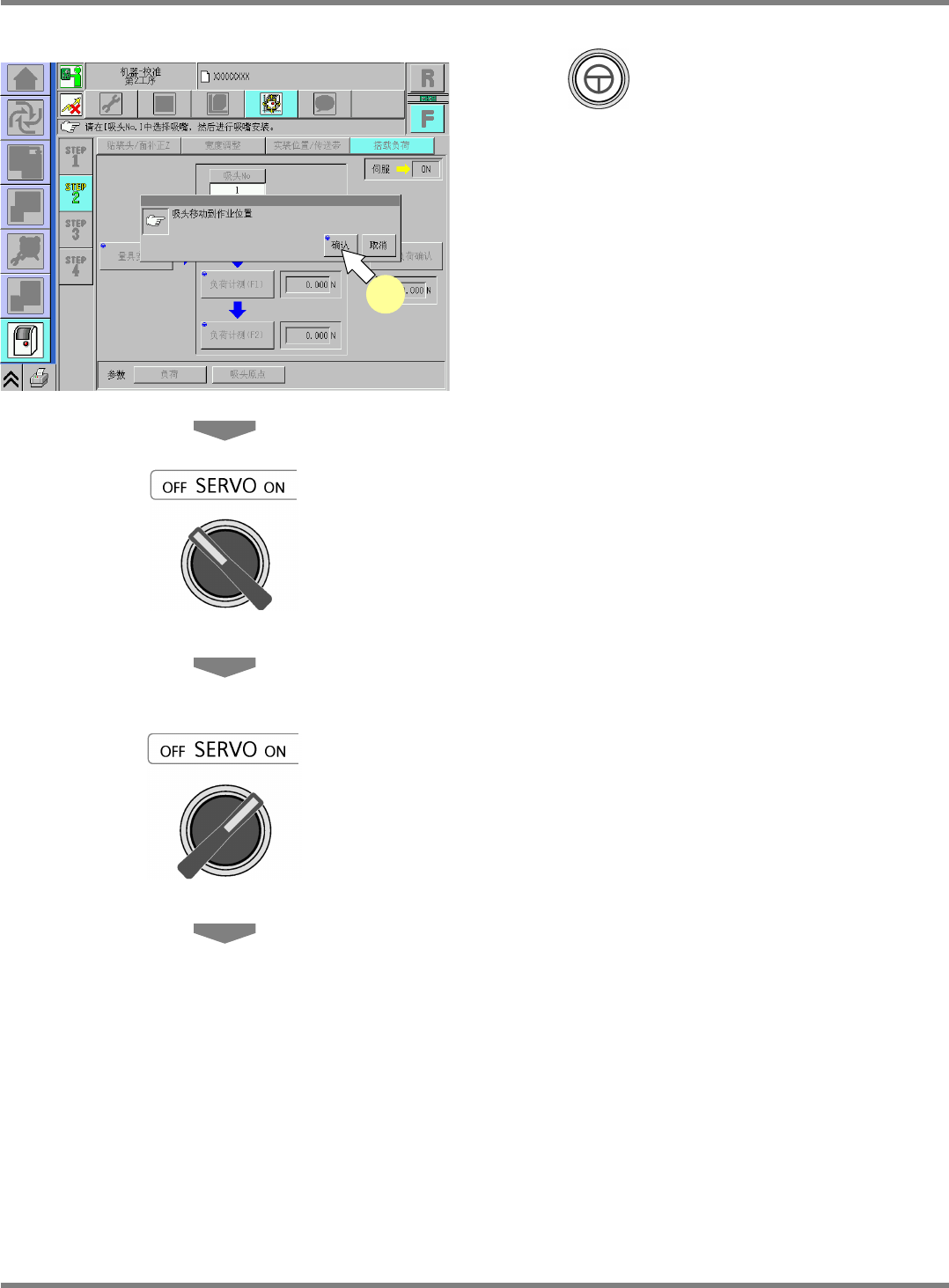

按
+ [
确认
]
。
•
吸头移动到原点位置后，将会切换到在程序
35.
中所选择的画面。
UnitCalibHeadLoad-22C03
49
