NPM-D
维修篇
9.19
精度验证
EJM1DC-MB-09M-00 Page 9-117
8

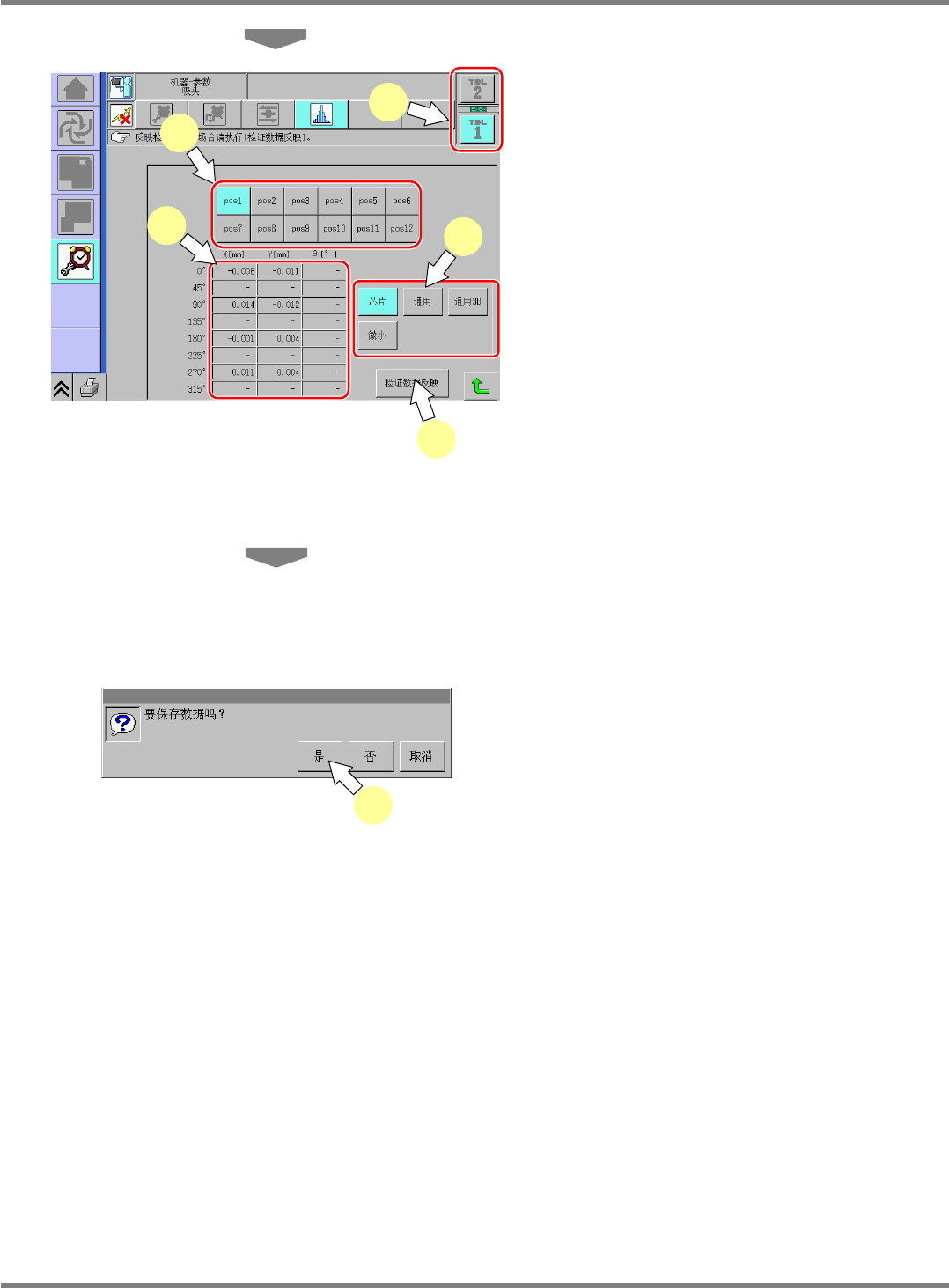

反映贴装偏移量的情况下按
[
各角度
偏移量
]
。
•
按
[
各角度偏移量
]
后显示出左图画面。
9
选择要显示的吸嘴。
10
显示出各吸嘴的偏移量。
11
选择要显示的工作台。
12
选择贴装后的元件。
•
根据贴装后的元件种类进行显示。
13
反映验证数据的情况下按
[
检证数据
反映
]
。
•
若按
[
检证数据反映
]
，出现左边画面。
14
按
[
是
]
。
•
按
[
是
]
将反映数据，并更新机器参数的内容。
•
更新实装后的所有吸头、吸嘴。
•
与数据显示选择的工作台无关，更新所有吸头、
吸嘴的偏移量。
贴装偏移量的反映到此完成。
再次贴装，能够进行贴装精度的结果确认。此时
请进行
“3
贴装结果的确认
”
的操作。
UnitParamHeadEachAngle-01C05
11
9
10
13
12
14
NPM-D
维修篇
9.19
精度验证
Page 9-118 EJM1DC-MB-09M-00
3
贴装结果的确认
⑤ 贴装
(
与
e
贴装相同
)
⑥ 贴装结果的确认
(
与
f
贴装结果的反映相同
)
该项工序并不是必需的，是作为测量设备的精度实力的基准而实施的。
重复进行反映后精度验证结果仍然不见好转，可能是由以下原因造成的。
原因
处理方法
要实装的元件恶化。
请确认
JIG_BGA
表面有无伤痕、污垢附着。
没有使用正确的量具芯片。
请确认量具芯片。
是否使用
1005C
实际元件
?
请确认量具芯片。
吸嘴轴破损。
请确认轴平移时，是否发生卡挂。
线性照相机亮度不正确。
请进行指示灯值亮度校准。
NPM-D
维修篇
9.20
检查头精度验证
EJM1DC-MB-09M-00 Page 9-119
9.20
检查头精度验证
在此对检查头的精度测定以及使用测定结果来进行的检查照相机偏移量的更新步骤进行说明。计测时要使
用面补正治具。
在轨道
1
和轨道
2
执行精度验证。
因面补正治具是在前工序进行插入和拔出的，所以请将前工序的搬送传送带宽度调整为面补正治具的宽度。
9.20.1
概要
1
概略工序
进行检查头精度验证以及检查照相机偏移量的登录时，要使用专用的
MCDATA (
生产程序
)
。
该作业只能使用专用的
MCDATA
进行。
反映出检查照相机偏移量后将改写设备内的机器参数。
为了安全，推荐在实施前保存现在的数据。
作业顺序大概为以下工序。
1.
生产的准备
c
MCDATA (
生产程序
)
的选择
d
面补正治具的设置
2.
计测的确认及反映
e
计测
f
计测结果的确认及反映
3.
计测结果的确认
g
计测
h
计测精度的确认
