NPM-D 维修篇 4.3 移载吸头的清扫 (2 吸嘴吸头 ( 选购件 )) Page 4-24 EJM1DC-MB-04M-00 4. 吸嘴过滤器的清扫 1 使用六角扳手和扳手 (7 mm) ，取出吸 嘴过滤器。 2 用气枪清扫过滤器。 3 把吸嘴过滤器套在六角扳手上， 然后拧 到吸嘴座内。 ∗ 为使轴不转动，请用扳手固定的状态 下进行作 业。 ∗ 因过滤器很小，所以注意别弄掉了。 ∗ 按照此步骤进行过滤器清扫后，如果 无法弄干 净，…
NPM-D
维修篇
4.3
移载吸头的清扫
(2
吸嘴吸头
(
选购件
))
EJM1DC-MB-04M-00 Page 4-23
2.
吸嘴座锥形面的清扫
1
用蘸无水酒精的棉棒擦拭吸嘴座锥形
面。
∗
请擦拭移载吸头的吸嘴座锥形面。
3.
在爪
(
夹具
)
上涂敷润滑脂
1
把弹簧轻轻地拉。
2
把爪
(
夹具
)
向下方拔出。
3
把润滑脂补充到爪
(
夹具
)
尖端的油槽
内。
∗
为避免粘到爪
(
夹具
)
的周围请把爪
(
夹具
)
从吸嘴座上卸下，并将润滑脂涂在小型一字螺
丝刀等工具尖端部，然后补充到爪
(
夹具
)
上。
∗
粘到油槽部位以外的润滑脂，请用棉棒擦拭干
净。
•
使用润滑脂
: Barrierta IEL/V
∗
安装时，请确认爪是否确实地插进油槽内。
棉棒
433C-087E
吸嘴座锥形面
棉棒
1
2
3
443C-145P
油槽
NPM-D
维修篇
4.3
移载吸头的清扫
(2
吸嘴吸头
(
选购件
))
Page 4-24 EJM1DC-MB-04M-00
4.
吸嘴过滤器的清扫
1
使用六角扳手和扳手
(7 mm)
，取出吸
嘴过滤器。
2
用气枪清扫过滤器。
3
把吸嘴过滤器套在六角扳手上，然后拧
到吸嘴座内。
∗
为使轴不转动，请用扳手固定的状态下进行作
业。
∗
因过滤器很小，所以注意别弄掉了。
∗
按照此步骤进行过滤器清扫后，如果无法弄干
净，请更换过滤器。
4H4C-406E
吸嘴过滤器
吸嘴座
六角扳手
扳手
六角扳手
扳手
吸嘴过滤器
NPM-D
维修篇
4.3
移载吸头的清扫
(2
吸嘴吸头
(
选购件
))
EJM1DC-MB-04M-00 Page 4-25
5.
吸嘴
(
选购件
)
的安装

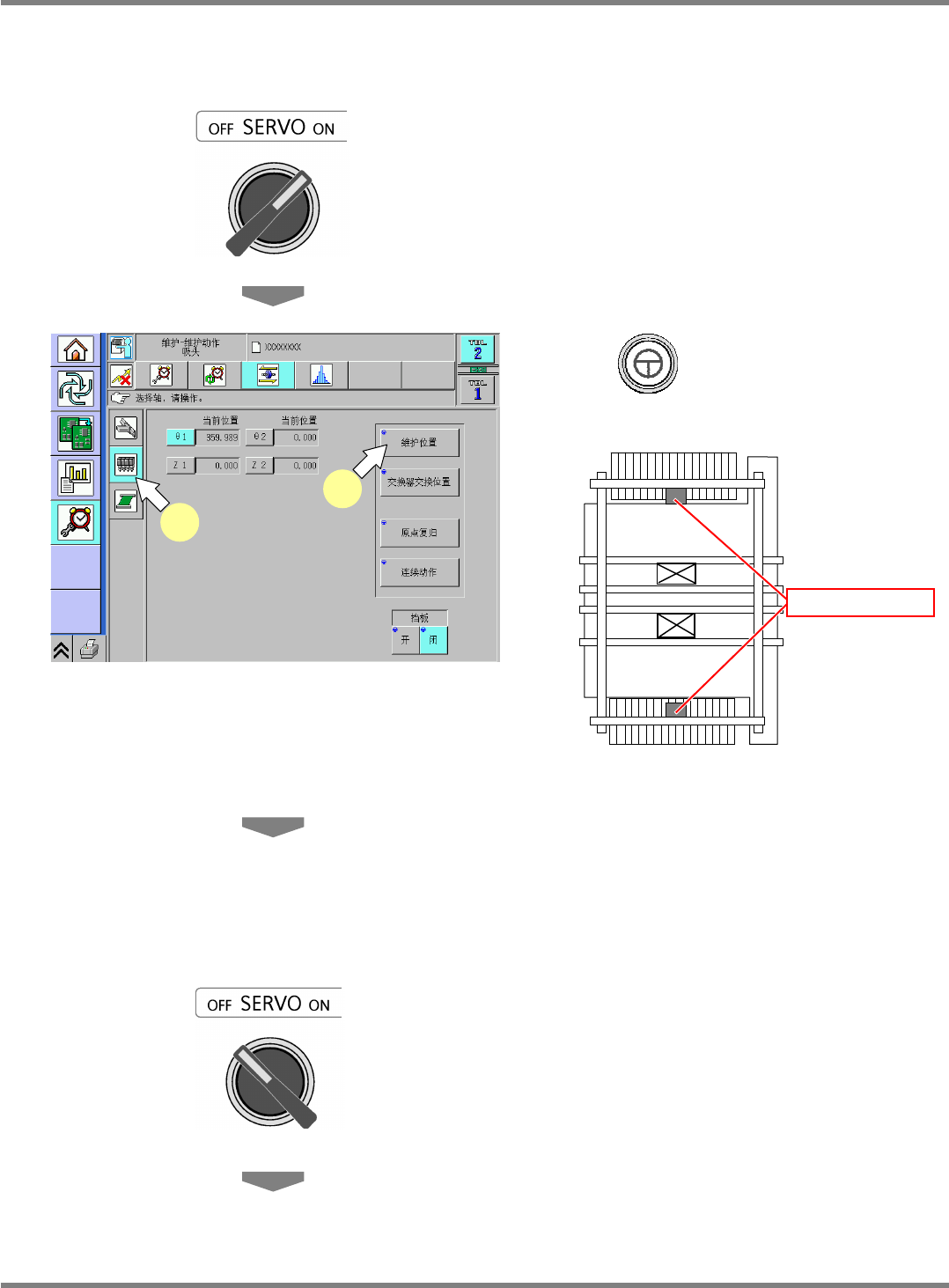

1
关闭安全盖，将伺服开关置于
ON
。
2
按
+
[
维护位置
]
。
•
吸头将移动到维护位置上。
前面
3
按
[
吸嘴设定
]
。
∗
<
吸嘴设定
>
的画面将被显示。请在画面上确认
吸嘴配置的同时，进行如下步骤的操作。
4
将伺服开关置于
OFF
，打开安全盖。
MainteHeadMoving-03C02
3
2
维护位置
