NPM-D 维修篇 11.3 蓄电池的更换 Page 11-12 EJM1DC-MB-11M-00 6 安装蓄电池。 ∗ 更换后在面板上用螺钉固定蓄电池盒 。 7 连接蓄电池的连接器。 8 安装 CPU 板。 ∗ 将板插入，然后往内侧提起上、下两 处的杆， 并固定。 ∗ 用螺钉 (4 处 ) 固定 CPU 板。 ∗ 连接电缆。 螺钉 蓄电池盒 电缆 螺钉 螺钉 CPU 板 连接器 7
NPM-D
维修篇
11.3
蓄电池的更换
EJM1DC-MB-11M-00 Page 11-11

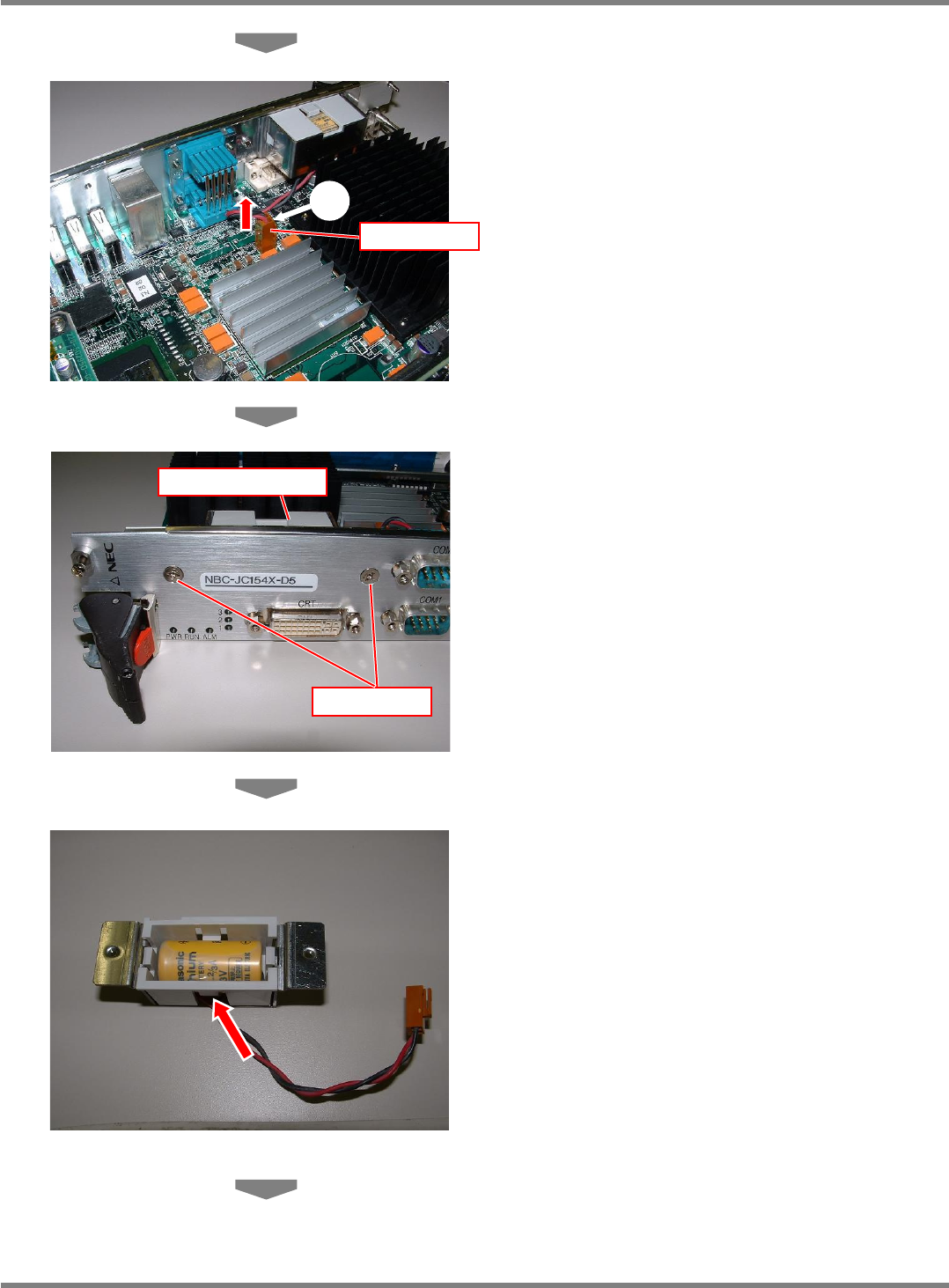

3
拆卸蓄电池的连接器。
4
拆卸蓄电池盒。
∗
松开前侧面板的螺钉
(2
处
)
，拆卸蓄电池盒。
5
更换蓄电池。
∗
新的蓄电池，请使用
BR-2/3AC2P
或相等品。
∗
从孔里
(
箭头所示
)
拔出蓄电池的电缆，然后拆
卸。
∗
将连接器通过盒子的孔，然后在盒里安装新的
蓄电池。
螺钉
蓄电池盒
连接器
3
NPM-D
维修篇
11.3
蓄电池的更换
Page 11-12 EJM1DC-MB-11M-00

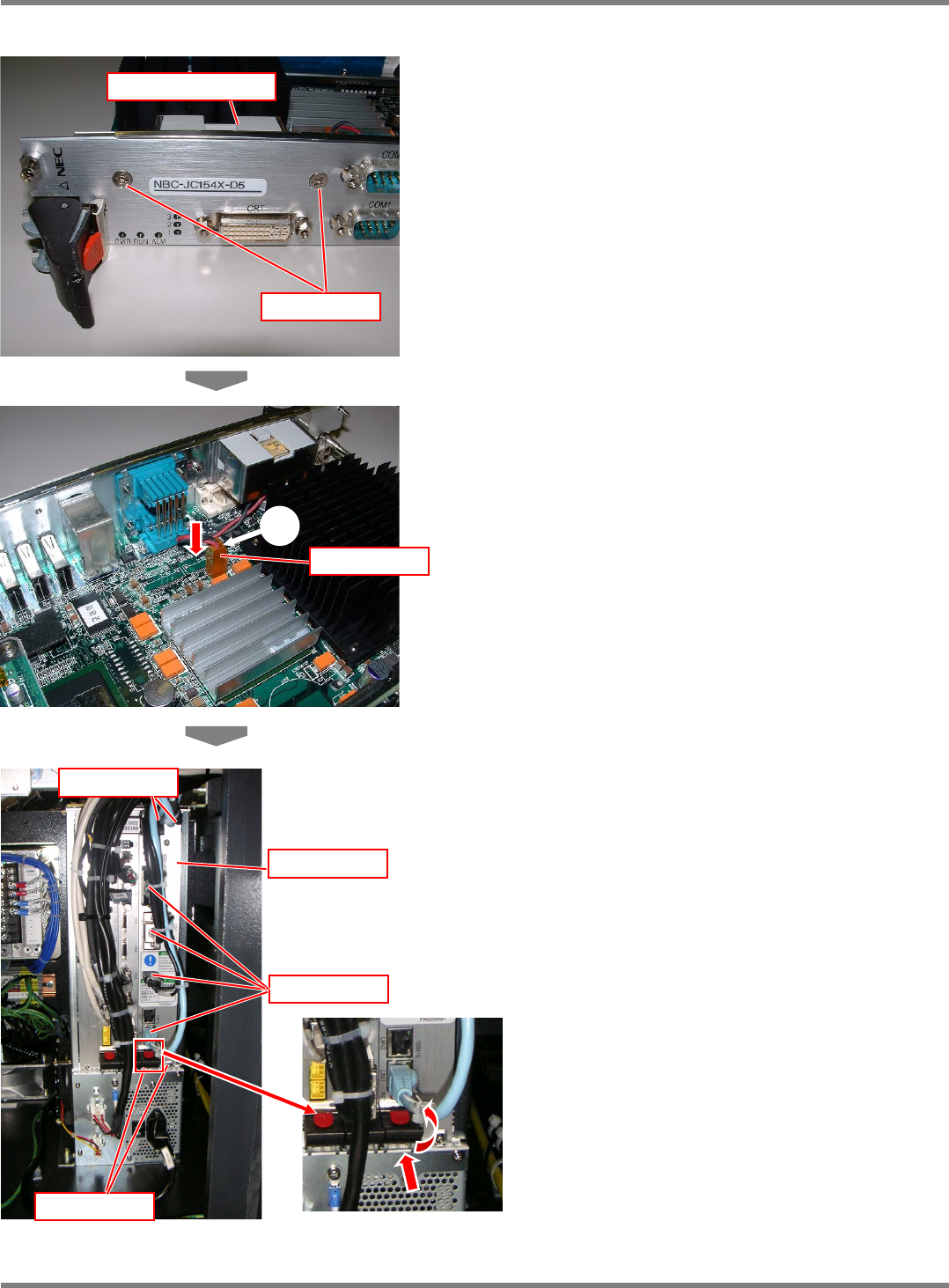

6
安装蓄电池。
∗
更换后在面板上用螺钉固定蓄电池盒。
7
连接蓄电池的连接器。
8
安装
CPU
板。
∗
将板插入，然后往内侧提起上、下两处的杆，
并固定。
∗
用螺钉
(4
处
)
固定
CPU
板。
∗
连接电缆。
螺钉
蓄电池盒
电缆
螺钉
螺钉
CPU
板
连接器
7
NPM-D
维修篇
11.3
蓄电池的更换
EJM1DC-MB-11M-00 Page 11-13

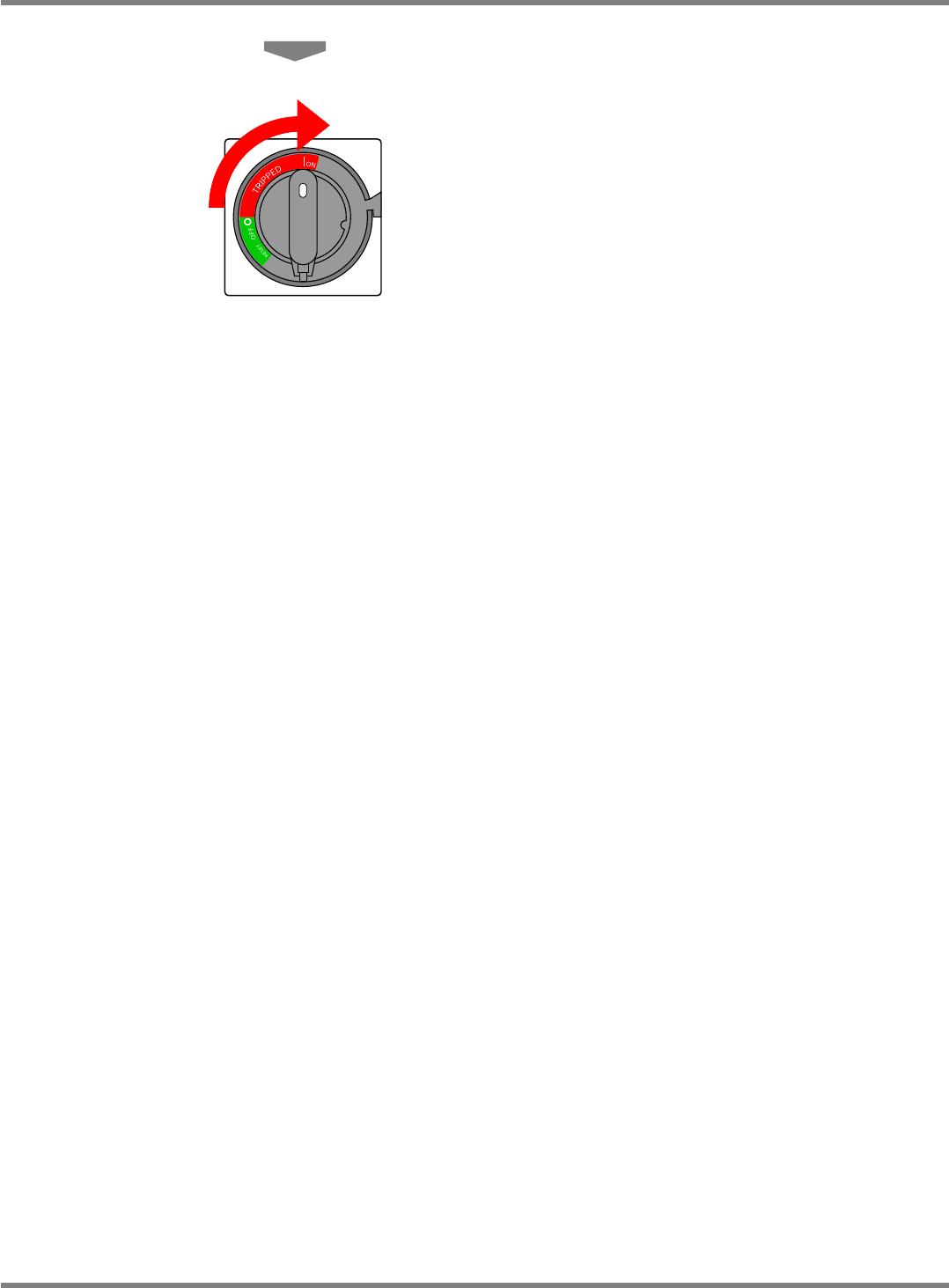

9
将电源开关置于
ON
。
