NPM-D
维修篇
9.10
量具站
Page 9-72 EJM1DC-MB-09M-00
25
将伺服开关置于
OFF
。
26
打开安全盖。
27
拆下量具站。
28
关闭安全盖。
29
将伺服开关置于
ON
。
30
按
+ [
确认
]
。
31
按
+ [
确认
]
。
•
吸头将会移动到作业位置。
点胶头
/2D
检查头
•
请直接进入第
37
的操作。
32
将伺服开关置于
OFF
。
33
打开安全盖。
31
30
NPM-D
维修篇
9.10
量具站
EJM1DC-MB-09M-00 Page 9-73
34
将吸嘴从吸嘴交换器中取出。
35
关闭安全盖。

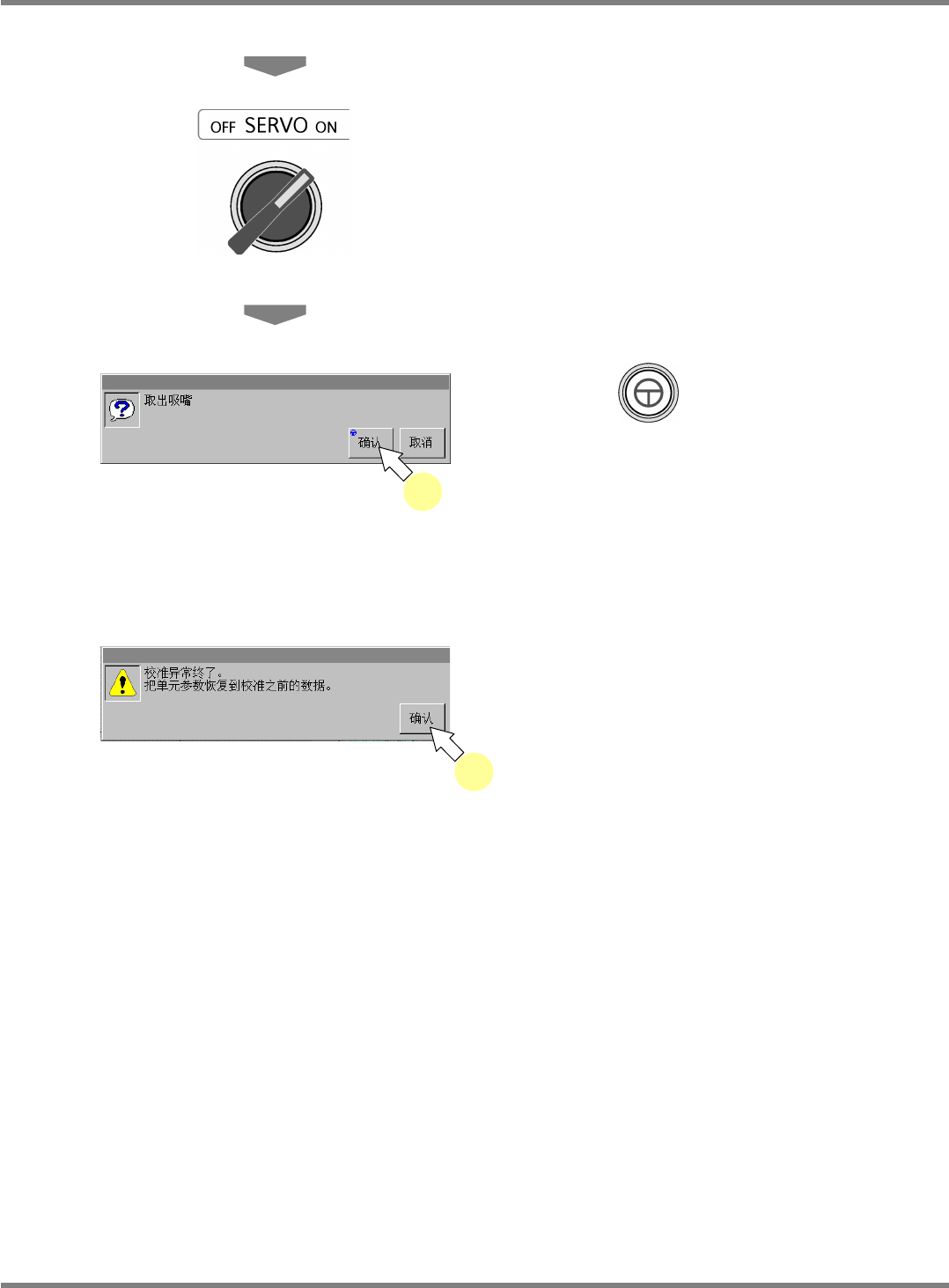

36
将伺服开关置于
ON
。
37
按
+ [
确认
]
。
•
切换到在程序
23.
中所选择的画面。
在异常结束的情形下
如果结束异常，将会显示下述画面。在这个情形下，不会保存结果。
1
按
[
确认
]
。
•
将会返回到校准画面。
∗
不保存校准结果。数值将会返回到校准前的值。
1
37
NPM-D
维修篇
9.11 3D
照相机
Page 9-74 EJM1DC-MB-09M-00
9.11
3D
照相机
该操作是
8
吸嘴吸头、
2
吸嘴吸头通用的。
∗
与线性照相机一样使用量具站。
∗
请将支撑销全部取下。
1
按
。
2
按
[3D
照相机
]
。
∗
请确认本机内是否没有基板。
3
选择工作台。
∗
请选择进行校准的工作台。
4
选择所有的计测项目。
•
所选择的项目将会变成淡蓝色显示。
(
解除选择
的项目将会变成灰色显示。
)
5
按操作面板的
+ [
计测开始
]
。
UnitCalibCamera3D-01C50
1
2
UnitCalibCamera3D-01C50
3
5
4
