NPM-D 维修篇 9.7 高度传感器 EJM1DC-MB-09M -00 Page 9-39 37 保存数据。 • 按下了 [ 否 ] 时，将放弃通过校准所得的数 据。 38 按 + [ 确认 ] 。 • 吸头移动到原点位置上。 • 完成了上述操作后，将会切换画面。 UnitCalibHeightSe nsor-13C01 37 UnitCalibHeightSe nsor-11C01 38
NPM-D
维修篇
9.7
高度传感器
Page 9-38 EJM1DC-MB-09M-00

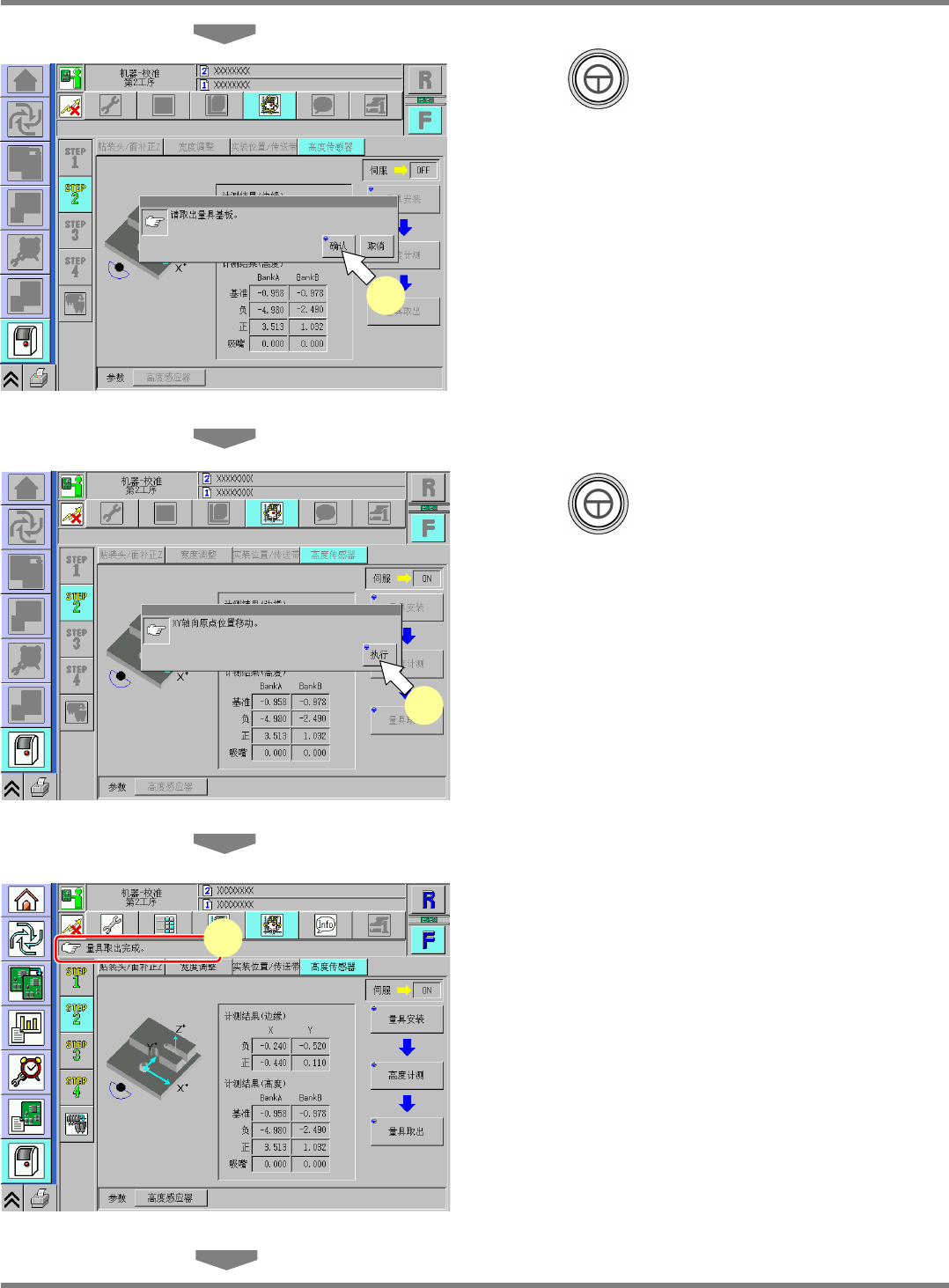

34
按
+ [
确认
]
。
35
按
+ [
执行
]
。
•
吸头移动到原点位置。
36
确认已正常结束。
UnitCalibHeightSensor-10C01
34
UnitCalibHeightSensor-11C01
35
UnitCalibHeightSensor-12C01
36
NPM-D
维修篇
9.7
高度传感器
EJM1DC-MB-09M-00 Page 9-39

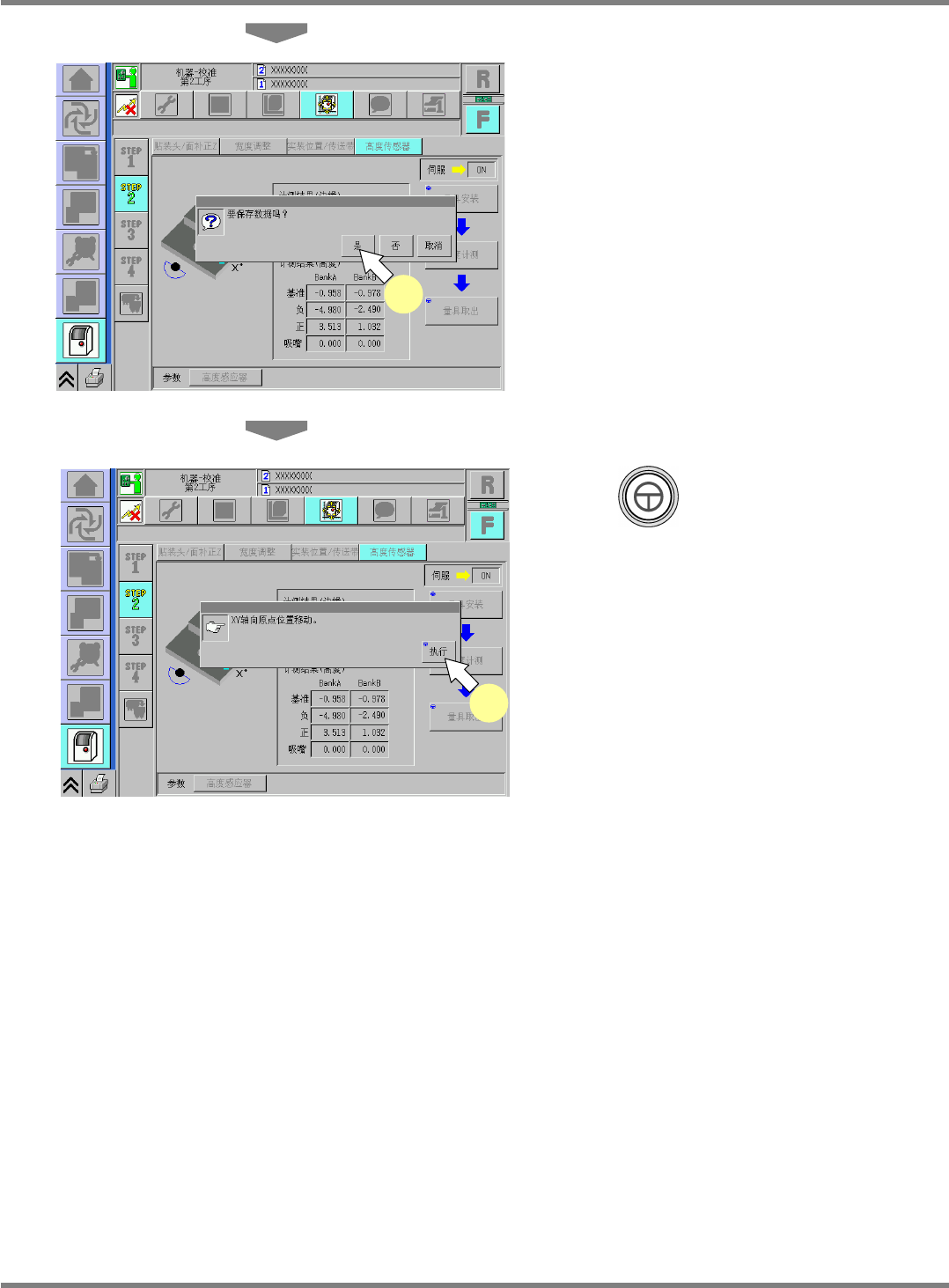

37
保存数据。
•
按下了
[
否
]
时，将放弃通过校准所得的数据。
38
按
+ [
确认
]
。
•
吸头移动到原点位置上。
•
完成了上述操作后，将会切换画面。
UnitCalibHeightSensor-13C01
37
UnitCalibHeightSensor-11C01
38
NPM-D
维修篇
9.8
搭载负荷
Page 9-40 EJM1DC-MB-09M-00

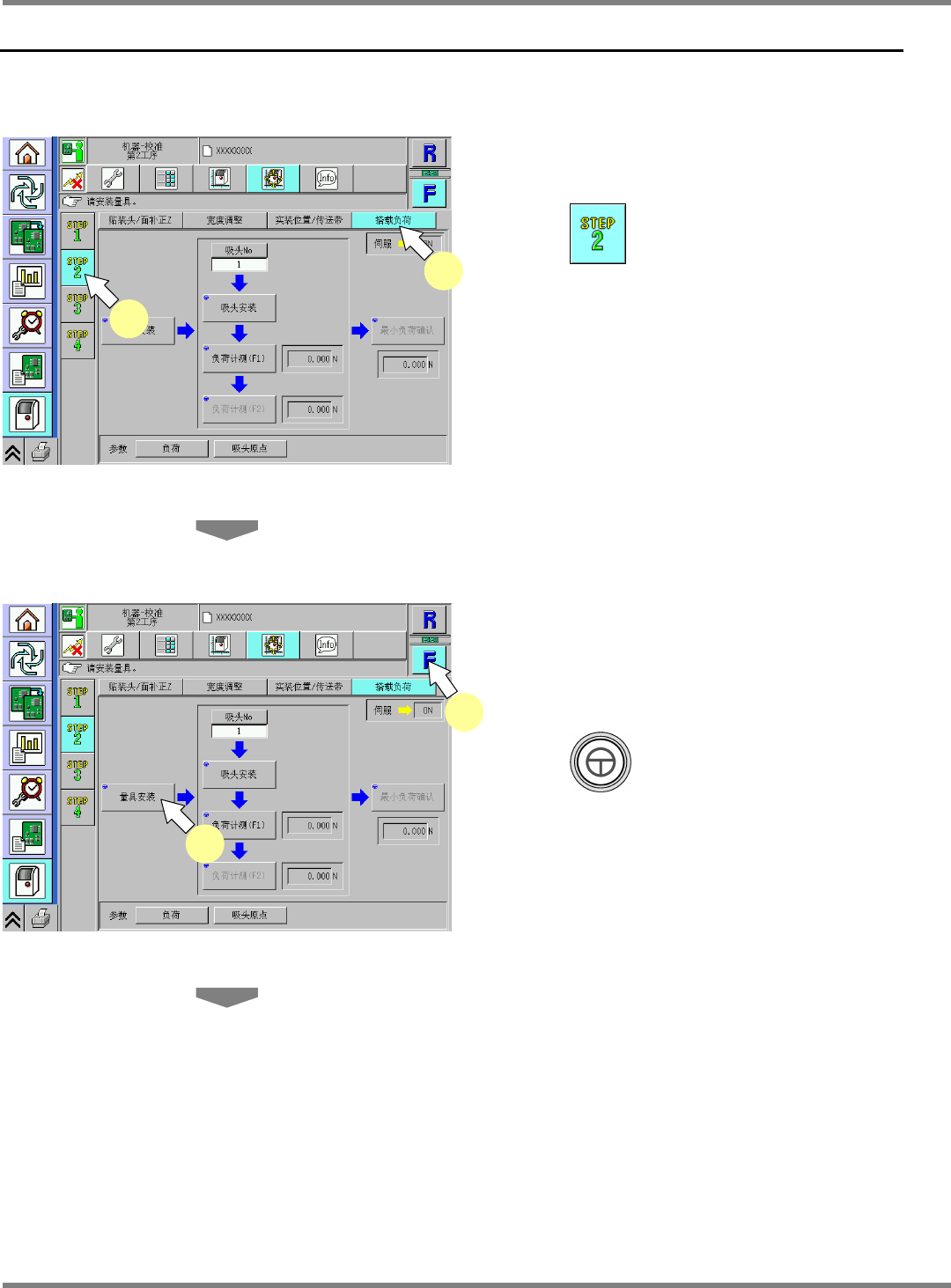

9.8
搭载负荷
该操作只适用于
2
吸嘴吸头。
1
将传送带宽度调整到
120 mm
。
2
按
。
3
按
[
搭载负荷
]
。
4
选择工作台。
∗
请选择进行校准的工作台。
5
按
+ [
量具安装
]
。
UnitCalibHeadLoad-01C03
2
3
UnitCalibHeadLoad-01C03
4
5
