NPM-D
维修篇
10.4
双式传送带切换为单轨模式
EJM1DC-MB-10M-00 Page 10-21
② 安装基板支撑销

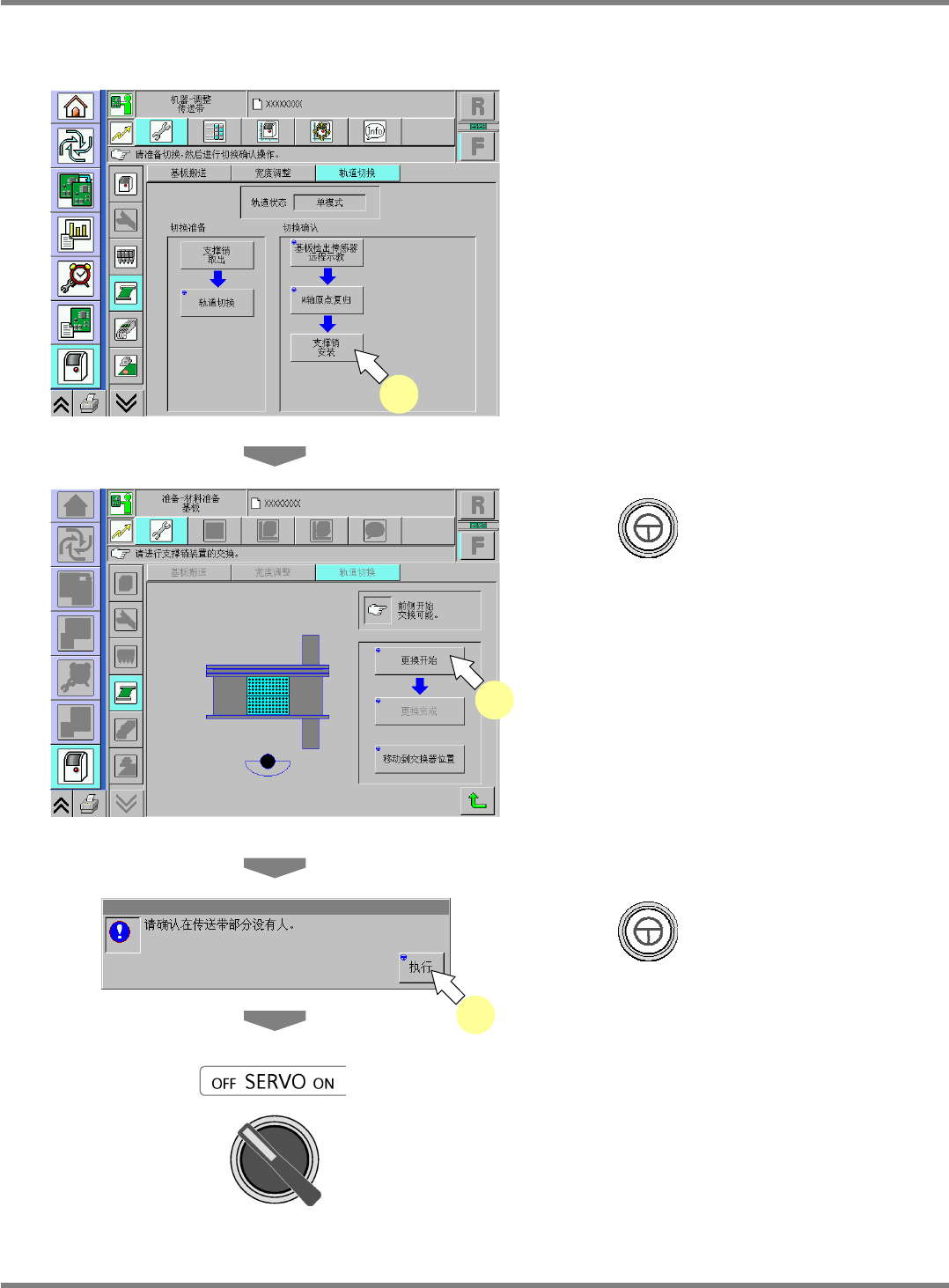

8
按
[
支撑销安装
]
。
•
显示支撑销安装的画面。
9
按
+ [
更换开始
]
。
10
按
+ [
执行
]
。
•
基板支撑块上升，成为可安装的状态。
11
卸下交换台车。
12
将伺服开关置于
OFF
。
13
打开安全盖。
10
UnitAdjustConveyorLaneChange-01C50
8
ChangePinUnitChange-10C50
9
NPM-D
维修篇
10.4
双式传送带切换为单轨模式
Page 10-22 EJM1DC-MB-10M-00
14
卸下供料器工作台盖。
15
在线性照相机上面蒙上棉纱布。
∗
防止作业中杂物混入照相机透镜内。
16
安装基板支撑销。
17
将顺序
15.
中盖在线性照相机上的棉纱
布取下。
18
安装供料器工作台盖。
19
关闭安全盖。
20
将伺服开关置于
ON
。
21
安装交换台车。
22
按
+ [
更换完成
]
。
ChangePinUnitChange-26C50
22
NPM-D
维修篇
10.4
双式传送带切换为单轨模式
EJM1DC-MB-10M-00 Page 10-23
23
按
+ [
执行
]
。
24
按
。
•
回到轨道切换的画面
25
按
[
确认
]
。
从单轨模式切换成双轨模式的作业
作业顺序与切换成单轨模式的顺序相同。
