NPM-D 维修篇 2.2 交换台车 ( 选购件 ) 的拆卸和安装 Page 2-8 EJM1DC-MB-02M-00 安装步骤 1 按操作面板的 。 • 将会显示程序转换的菜单。 • 将会亮灯。 ∗ 上述的灯光发亮代表可安装交换台车 。 2 设置交换台车。 • 从亮灯变成闪炼。 ∗ 代表可以把交换台车固定在主体设备 中。 ChangeWorkState- 01C00 1
NPM-D
维修篇
2.2
交换台车
(
选购件
)
的拆卸和安装
EJM1DC-MB-02M-00 Page 2-7
2
按
3
秒以上。
•
蜂鸣器响的同时将会解除与主体设备的固定，
变成可拆卸的状态。
•
从亮灯变成闪炼。

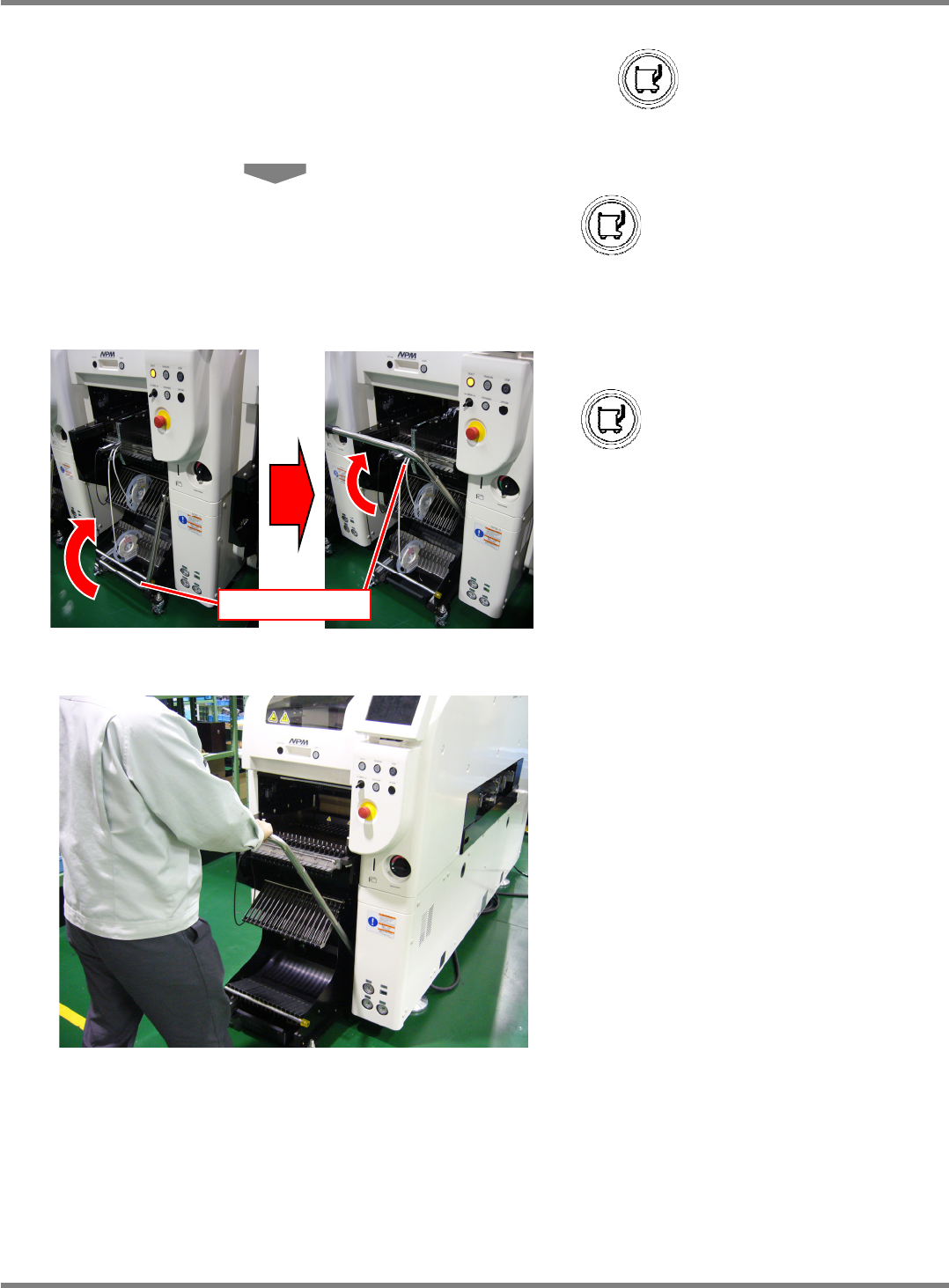

3
拆卸交换台车。
∗
提起交换台车的手柄，拉出台车。
•
从闪炼变成亮灯。
手柄
NPM-D
维修篇
2.2
交换台车
(
选购件
)
的拆卸和安装
Page 2-8 EJM1DC-MB-02M-00

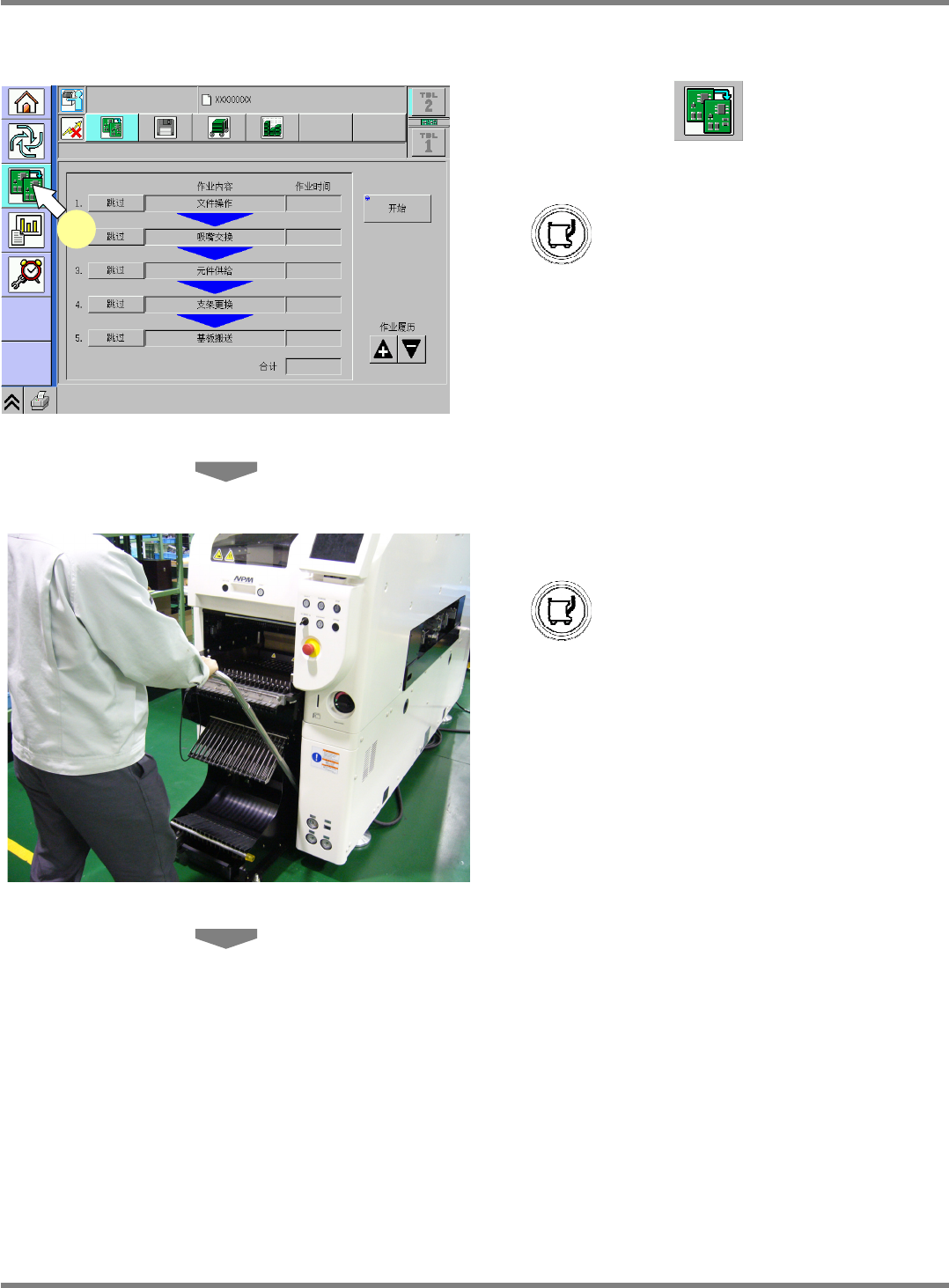

安装步骤
1
按操作面板的
。
•
将会显示程序转换的菜单。
•
将会亮灯。
∗
上述的灯光发亮代表可安装交换台车。
2
设置交换台车。
•
从亮灯变成闪炼。
∗
代表可以把交换台车固定在主体设备中。
ChangeWorkState-01C00
1
NPM-D
维修篇
2.2
交换台车
(
选购件
)
的拆卸和安装
EJM1DC-MB-02M-00 Page 2-9
3
按
3
秒以上。
•
蜂鸣器响的同时将被固定在主体设备中。
•
从闪炼变成亮灯。

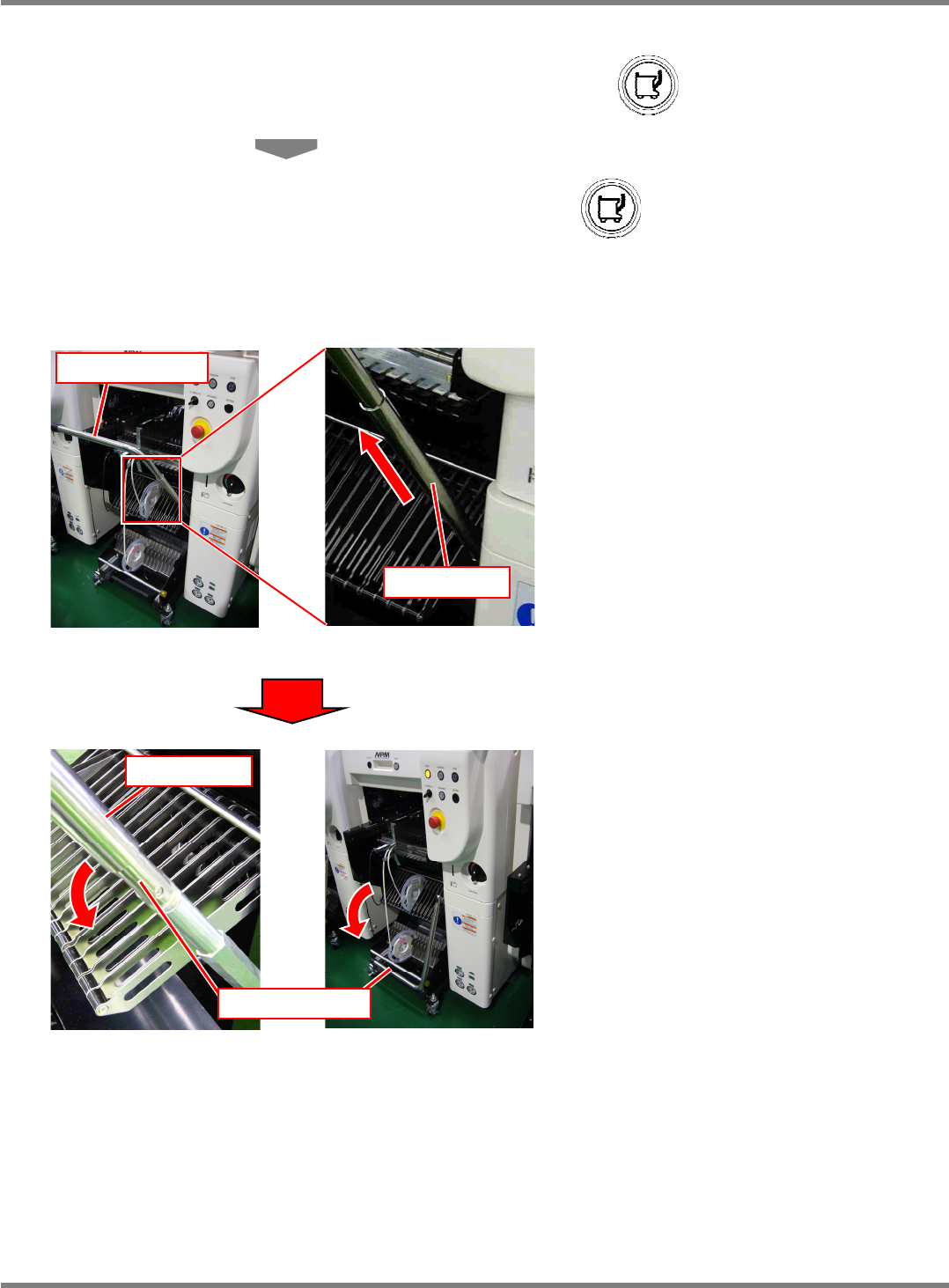

4
将手柄返回。
∗
提起手柄的管子，如左图所示将手柄返回。
手柄
手柄
管子
管子
