NPM-D
维修篇
8.5
弹簧
(
点胶头
)
的更换
(
选购件
)
EJM1DC-MB-08M-00 Page 8-7
8.5
弹簧
(
点胶头
)
的更换
(
选购件
)
使用工具
螺丝钳
需要时间
[min]
15
更换弹簧。
到了消耗元件的更换周期，请务必更换。元件的购买请参看元件一览表。
要求
该维护作业，应在主电源开关处于
ON
的状态下进行。在吸头的动作范围内进行作业
时，请务必使伺服开关处于
OFF
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的
供电。
)
通知
在进行此作业前，请务必阅读
“
关于直线马达的使用
”
。
这项作业需要事先拆卸下注射器部分。
(
“3.6
螺旋装置和吸嘴的清扫、点检
(
点胶头
(
选购件
))”)
∗
以下的操作顺序是以点胶头装在后侧，在前面操作为例进行说明。
1
按
。
2
按
。
3
按
。
4
按
+
[
注射头交换位置
]
。
•
点胶头移动到更换的位置。
DispenseChangeSyringeSet-01C03
2
4
3
1
NPM-D
维修篇
8.5
弹簧
(
点胶头
)
的更换
(
选购件
)
Page 8-8 EJM1DC-MB-08M-00
5
将伺服开关置于
OFF
。
6
打开安全盖。
7
拧松按压住弹簧的螺栓后取下。
∗
请小心不要让弹簧跳出。
8
替换弹簧。
9
按照相同方法更换剩余的弹簧。
∗
请旋转螺钉装置座，并按照相同方法更换剩余
的弹簧。
∗
螺栓的拧紧扭矩为
0.3 N
･
m
。
10
关闭安全盖。
11
将伺服开关置于
ON
。

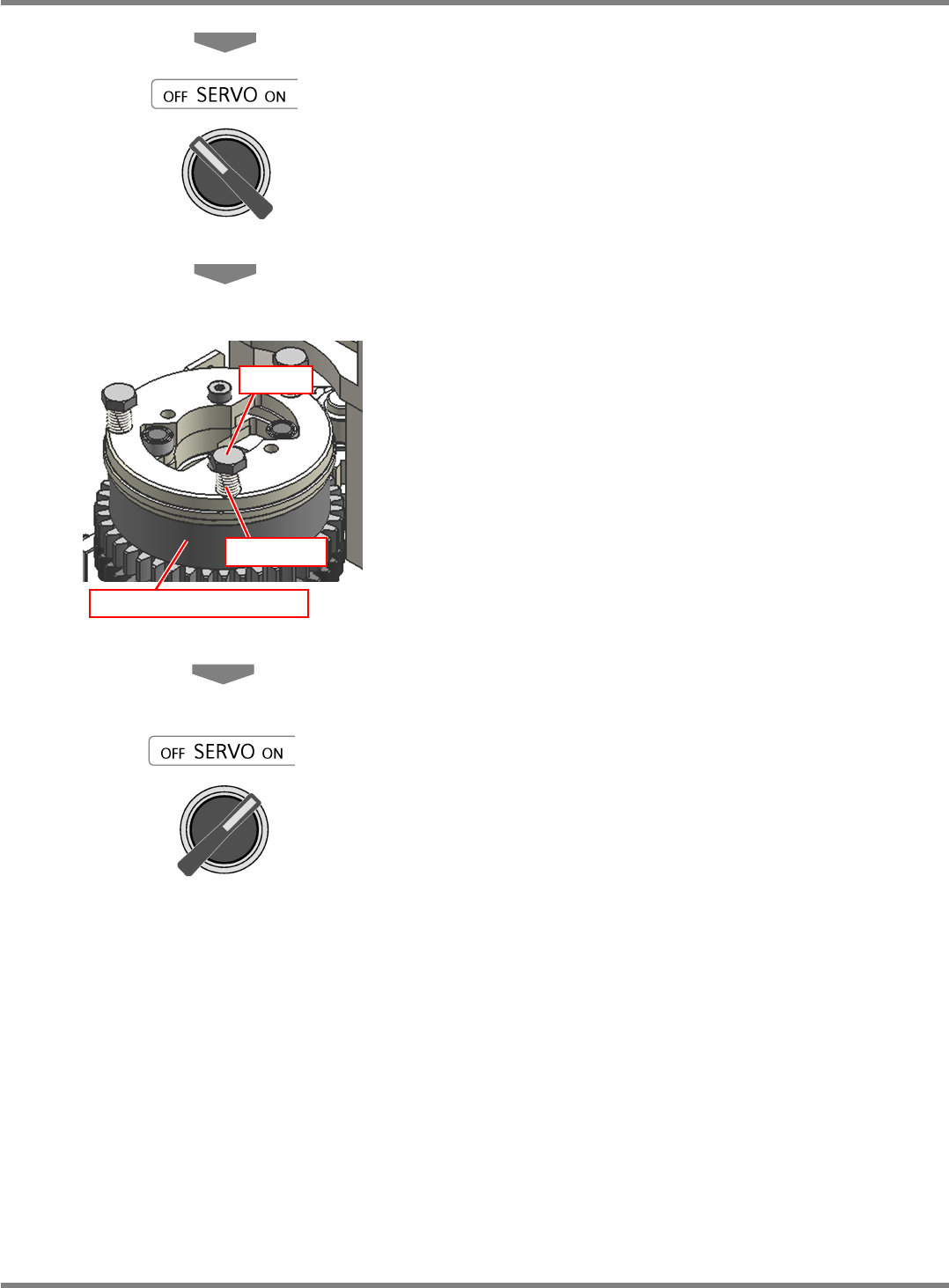

弹簧
螺栓
螺钉装置座
NPM-D
维修篇
8.6
弹簧
(
试点胶装置
)
的更换
(
选购件
)
EJM1DC-MB-08M-00 Page 8-9
8.6
弹簧
(
试点胶装置
)
的更换
(
选购件
)
使用工具
六角扳手
需要时间
[min]
10
更换弹簧。
到了消耗元件的更换周期，请务必更换。元件的购买请参看元件一览表。
要求
该维护作业，应在主电源开关处于
ON
的状态下进行。在吸头的动作范围内进行作业
时，请务必使伺服开关处于
OFF
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的
供电。
)

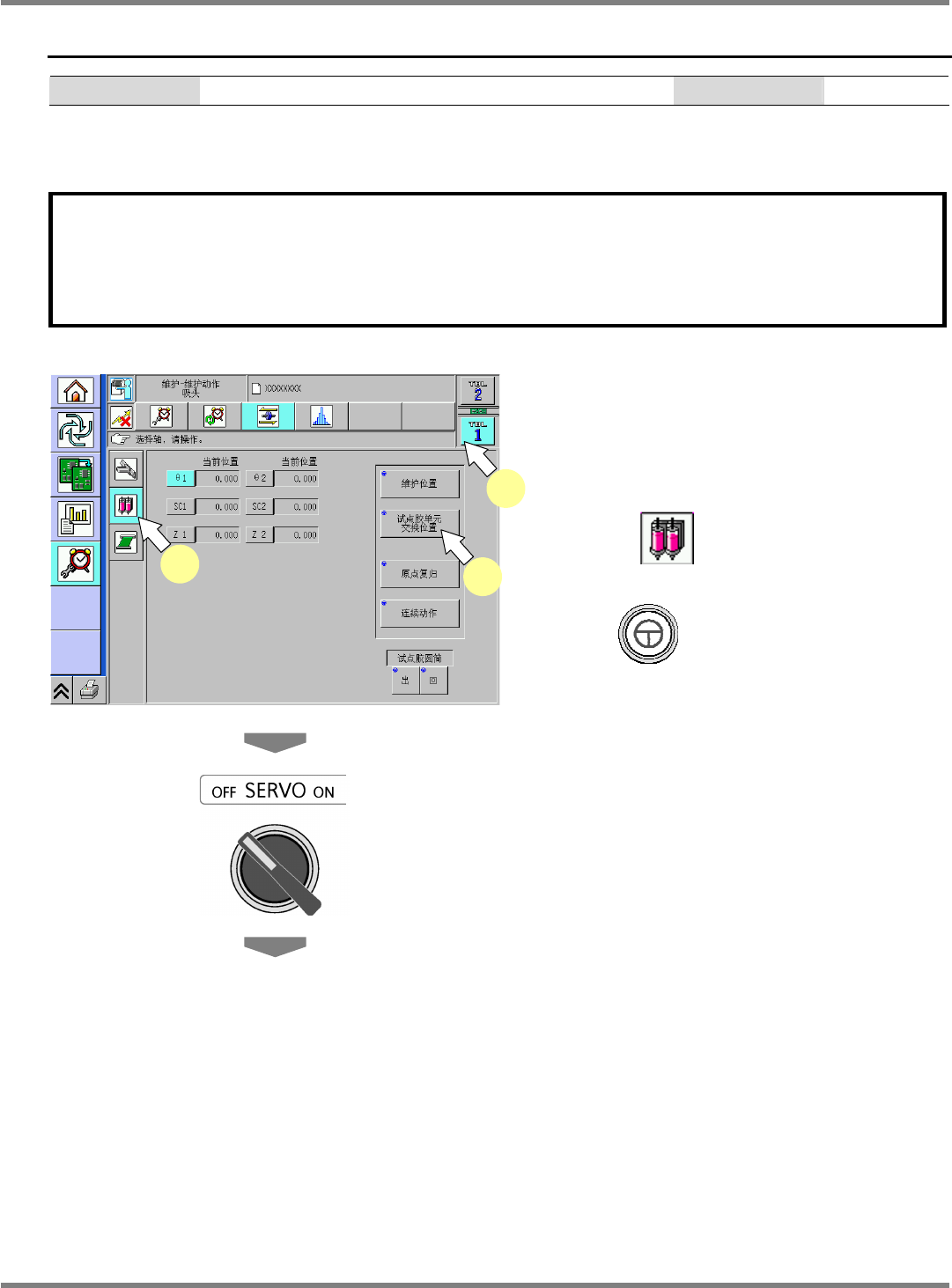

1
使
<
维护
>
画面显示。
2
选择工作台。
3
选择
。
4
按
+
[
试点胶单元交换位置
]
。
•
点胶头移动到更换位置。
5
将伺服开关置于
OFF
。
6
打开安全盖。
DispenseMainteHeadMoving-01C00
3
2
4
