NPM-D 维修篇 9.2 吸头照相机 XY 原点 Page 9-8 EJM1DC-MB-09M-00 7 确认是否已正常结束。 ∗ 请反复进行程序 3. ~ 7. 的操作，在其他工作台 上也要进行同样的操作。 8 按 [ 面补正 XY] 。 • 不仅是下一项目，从此画面换到其它 画面时都 会显示确认是否保存数据的画面。 ∗ 若要保存通过校准获得的数据，请按 [ 是 ] 。 • 若按 [ 否 ] ， 将会进行原点复归， 通过校准获得的 …
NPM-D
维修篇
9.2
吸头照相机
XY
原点
EJM1DC-MB-09M-00 Page 9-7
9.2
吸头照相机
XY
原点

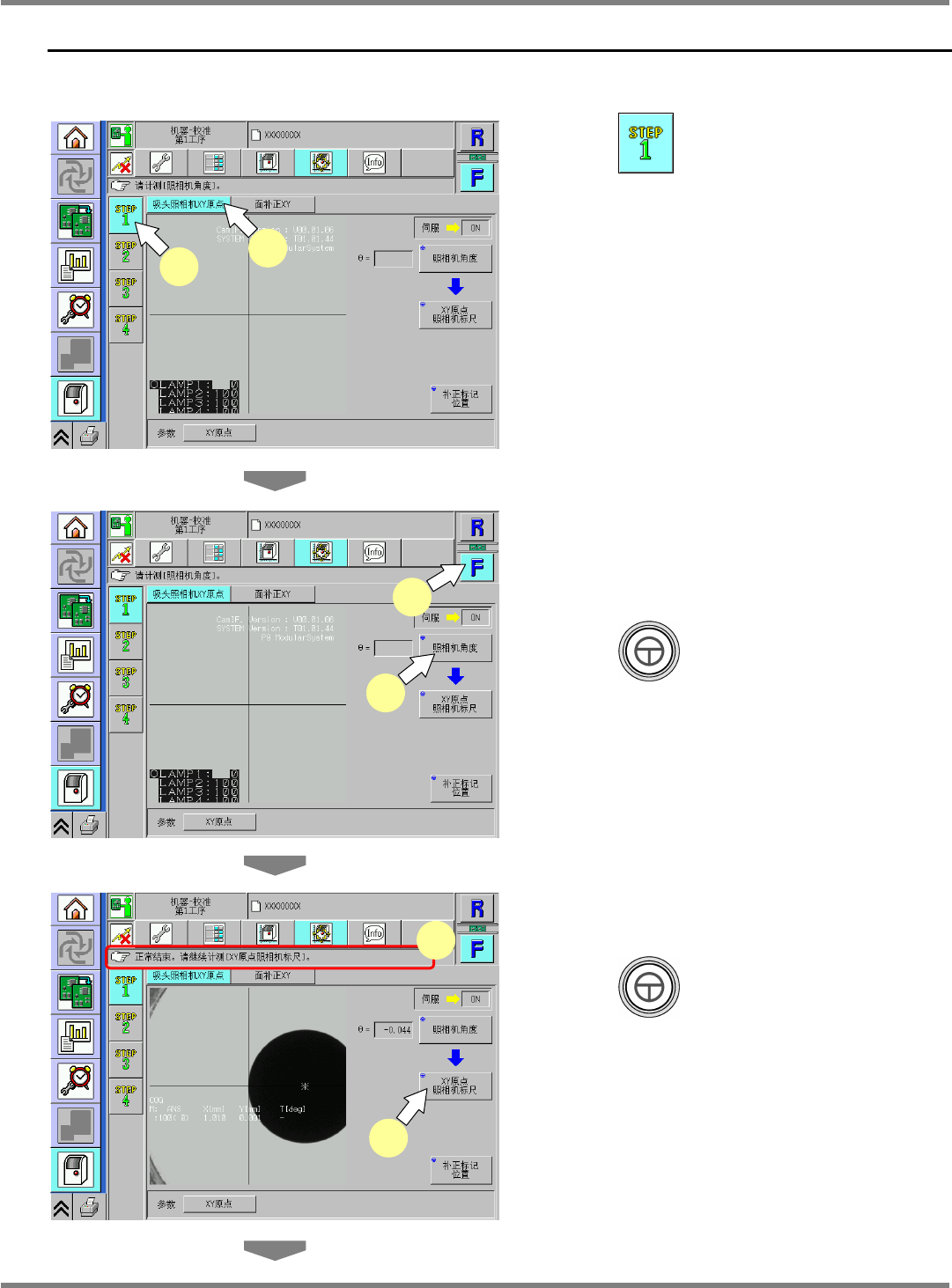

本操作是全部吸头的共通操作。
1
按
。
2
按
[
吸头照相机
XY
原点
]
。
3
选择工作台。
∗
请选择进行校准的工作台。
4
按
+ [
照相机角度
]
。
•
将会进行校准。
5
确认是否已正常结束。
6
按
+ [XY
原点照相机标尺
]
。
•
将会进行校准。
UnitCalibAxisOrigin-02C00
6
5
UnitCalibAxisOrigin-01C00
3
4
UnitCalibAxisOrigin-01C00
1
2
NPM-D
维修篇
9.2
吸头照相机
XY
原点
Page 9-8 EJM1DC-MB-09M-00
7
确认是否已正常结束。
∗
请反复进行程序
3. ~ 7.
的操作，在其他工作台
上也要进行同样的操作。
8
按
[
面补正
XY]
。
•
不仅是下一项目，从此画面换到其它画面时都
会显示确认是否保存数据的画面。
∗
若要保存通过校准获得的数据，请按
[
是
]
。
•
若按
[
否
]
，将会进行原点复归，通过校准获得的
数据将被失掉。
•
上述操作完毕后，画面将会转换。
UnitCalibAxisOrigin-03C00
7
UnitCalibAxisOrigin-04C00
8
NPM-D
维修篇
9.3
面补正
XY
EJM1DC-MB-09M-00 Page 9-9
9.3
面补正
XY
本操作是全部吸头共通的操作。
面补正量具需要通过手动作业来设置，因此请使用面补正量具来调整前工序及后工序的搬送传送带的宽度。
进行校准之前，请将支撑销全部取下。
1
在前工序的轨道
1
和轨道
2
上设置面补
正量具。
2
按
。
3
按
[
面补正
XY]
。
∗
请确认本机内没有基板。
4
按
+ [
量具搬入
]
。
•
当本机内有基板时，将显示错误。
∗
取出本机内的基板后，请再次进行
[
量具搬入
]
的操作。
5
按
+ [
执行
]
。
•
本机将会进行传送带宽度的自动调整，请搬入
面补正量具。
UnitCalibAxisSurface-01C00
2
3
4
UnitCalibAxisSurface-02C00
5
