NPM-D 维修篇 10.1 吸头的更换 EJM1DC-MB-10M -00 Page 10-3 10.1.1 吸头的拆卸 1 将主电源开关置于 OFF 。 2 打开安全盖。 3 松开吸头的固定螺栓。 ∗ 按照 c 右下、 d 左上、 e 右上的顺序松开吸头装 置固定螺栓 (3 处 ) ，拔出整个螺丝部分。 c 吸头右下部 d 吸头左上部 e 吸头右上部 ∗ e 安装面如果紧密贴合， 将无法 拔出右上螺栓的整个螺丝部分。 请将吸头装置滑…
NPM-D
维修篇
10.1
吸头的更换
Page 10-2 EJM1DC-MB-10M-00
10.1
吸头的更换
使用工具
六角扳手、扭矩扳手
(N510050388AA)
、长钻头
(N510046662AA)
∗ 更换吸头作业时，有必要拆下供料器工作台盖和交换台车
(
选购件
)
。
(
“2.2
交换台车
(
选购件
)
的拆卸和安装、
2.3
供料器工作台盖的拆卸和安装
”)
∗
检查吸头的更换作业，请向本社服务部询问。
要求
安装
8
吸嘴吸头以及
2
吸嘴吸头时，请确认是否在线性照相机装置上装有侧面照明。
(
由
于不能识别元件
)
要求
进行更换吸头的作业时，请客户准备
0.9 m ~ 1.2 m
左右高度的为了放置更换的吸头的、
用于更换的作业台。
没有更换用作业台，容易采用勉强的姿势作业，可能会对身体的一部分造成负担。
线性照相机装置
侧面照明
NPM-D
维修篇
10.1
吸头的更换
EJM1DC-MB-10M-00 Page 10-3

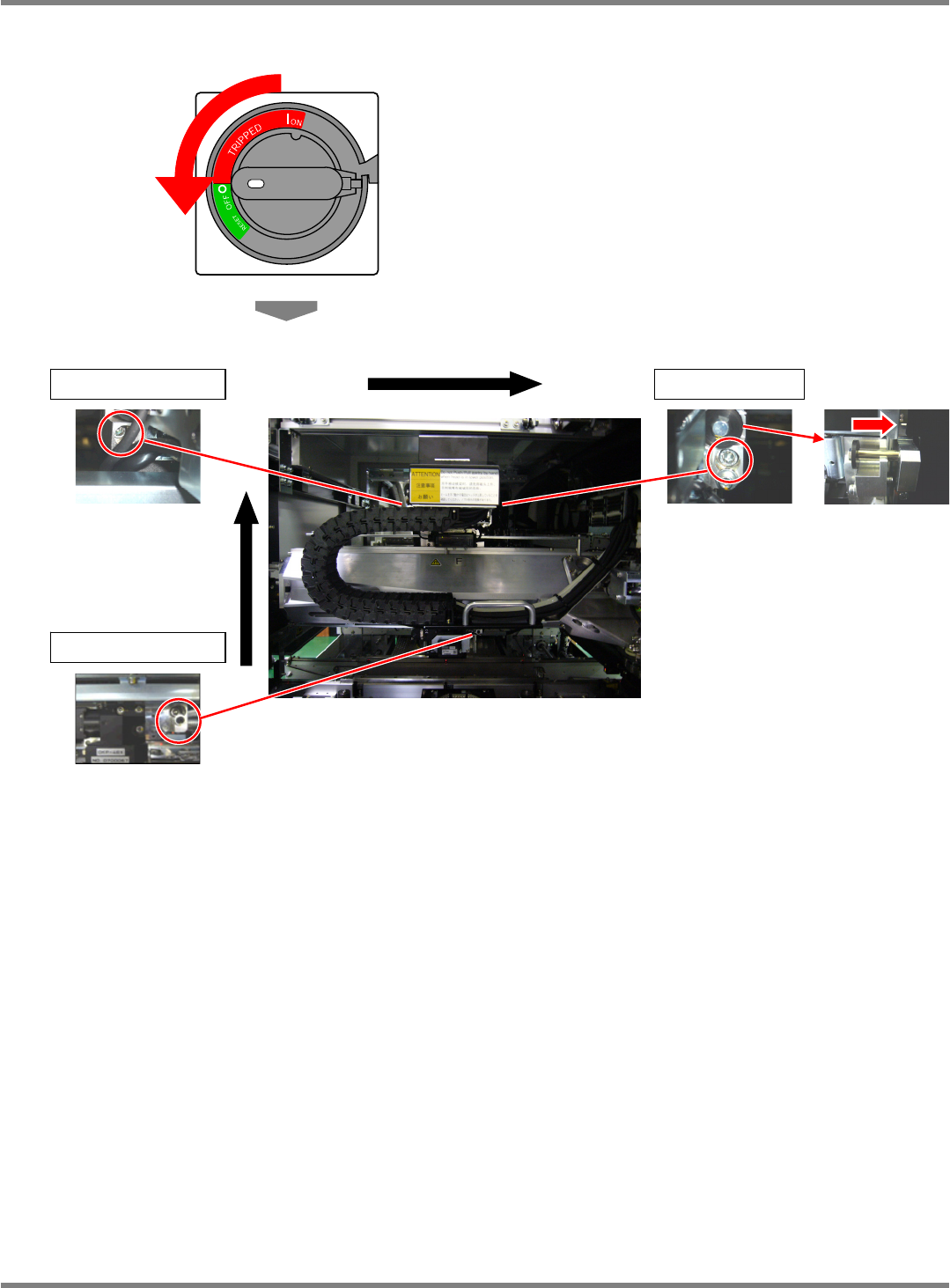

10.1.1
吸头的拆卸
1
将主电源开关置于
OFF
。
2
打开安全盖。
3
松开吸头的固定螺栓。
∗
按照
c
右下、
d
左上、
e
右上的顺序松开吸头装
置固定螺栓
(3
处
)
，拔出整个螺丝部分。
c
吸头右下部
d
吸头左上部
e
吸头右上部
∗
e
安装面如果紧密贴合，将无法
拔出右上螺栓的整个螺丝部分。
请将吸头装置滑动到里面，确认
是否完全拔出螺栓的螺丝部分。
NPM-D
维修篇
10.1
吸头的更换
Page 10-4 EJM1DC-MB-10M-00

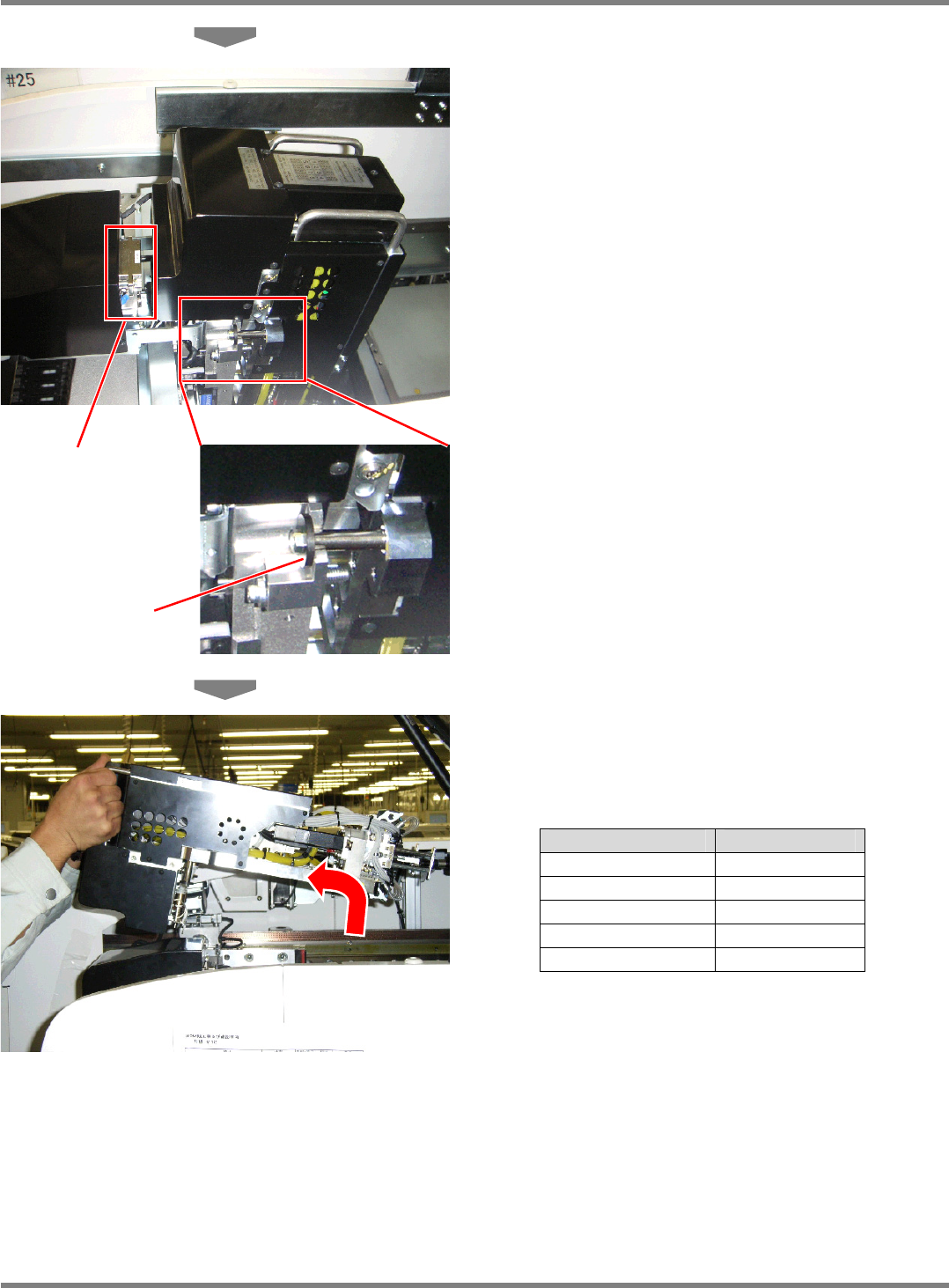

4
将吸头上部向里推，拆下连接器部分。
∗
此时，吸头的止动器部分
(
左右
2
处
)
构造保证
吸头不会落入设备内部。
5
握住吸头上部的把手，拆下吸头。
∗
请注意避免与盖等部分干扰。
各类吸头的质量
种类
质量
16
吸嘴吸头
7.5
kg
12
吸嘴吸头
7.6
kg
8
吸嘴吸头
8.3
kg
2
吸嘴吸头
7.2
kg
点胶头
7.5
kg
∗
对拆下的吸头请用吸头架等保管。
确认连接器部分是否已脱离
吸头止动器部分
