NPM-D 维修篇 5.17 托盘供料器 ( 选购件 ) 的供给润滑脂 EJM1DC-MB-05M -00 Page 5-53 19 将上下两处的料箱都放回到原来的位 置。 20 关闭料箱盖。 21 将伺服开关置于 ON 。 22 按操作面板的 + [ 连续动作 ] 。 23 约动作 1 分种后请按 ，使其停 止。 MainteTrayM oving-01C03 22
NPM-D
维修篇
5.17
托盘供料器
(
选购件
)
的供给润滑脂
Page 5-52 EJM1DC-MB-05M-00
14

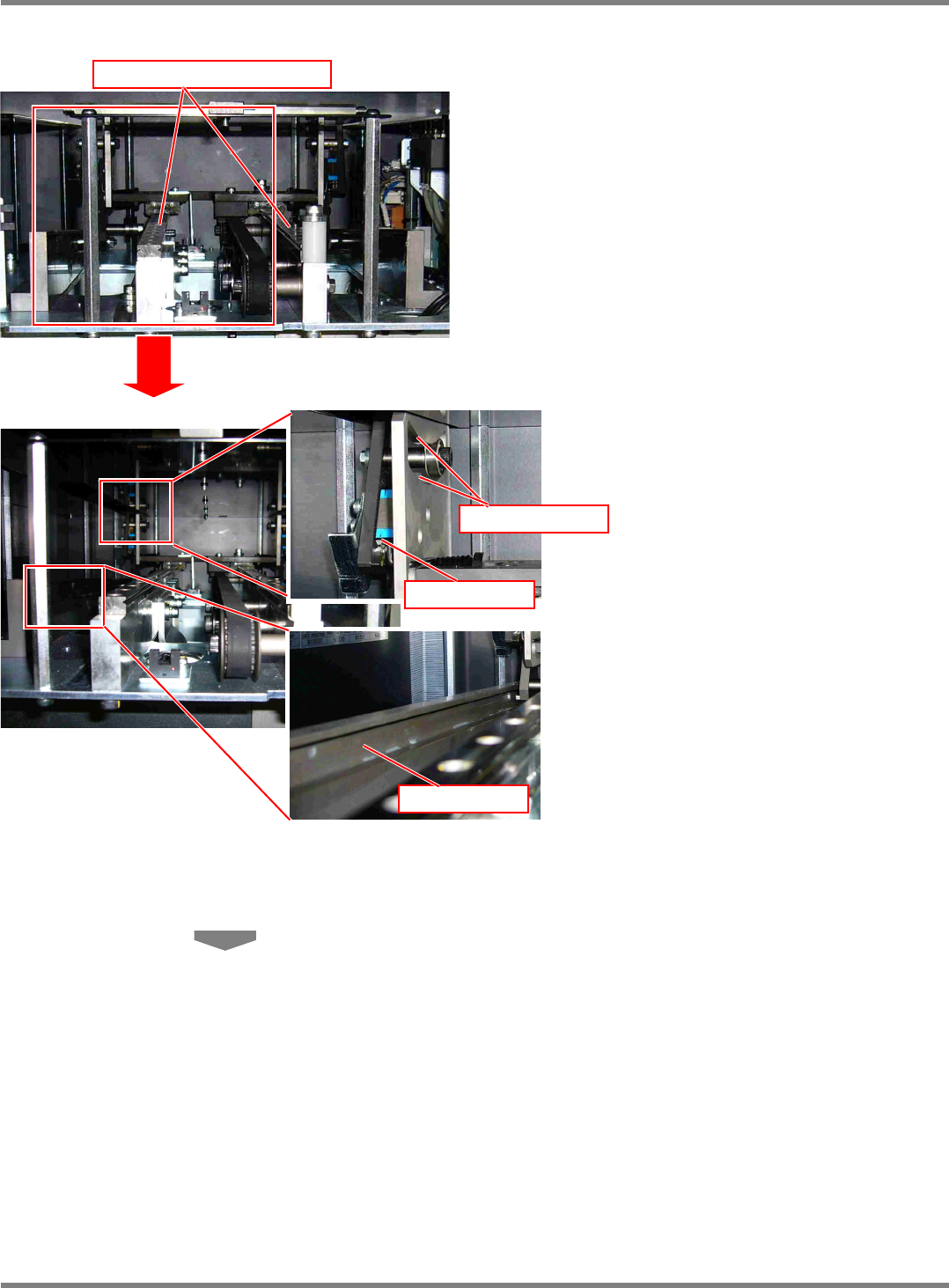

在拉出部左右的线性导轨轨道上涂敷
润滑脂。
15
在左右凸轮盘的内侧涂敷润滑脂。
16
在左右的线性导轨上涂敷润滑脂。
17
在左右凸轮块的内侧涂敷润滑脂。
18
如果润滑脂附着在传感器部，将其擦干
净。
线性导轨轨道
凸轮块
线性导轨
凸轮盘内侧
详细
NPM-D
维修篇
5.17
托盘供料器
(
选购件
)
的供给润滑脂
EJM1DC-MB-05M-00 Page 5-53
19
将上下两处的料箱都放回到原来的位
置。
20
关闭料箱盖。
21

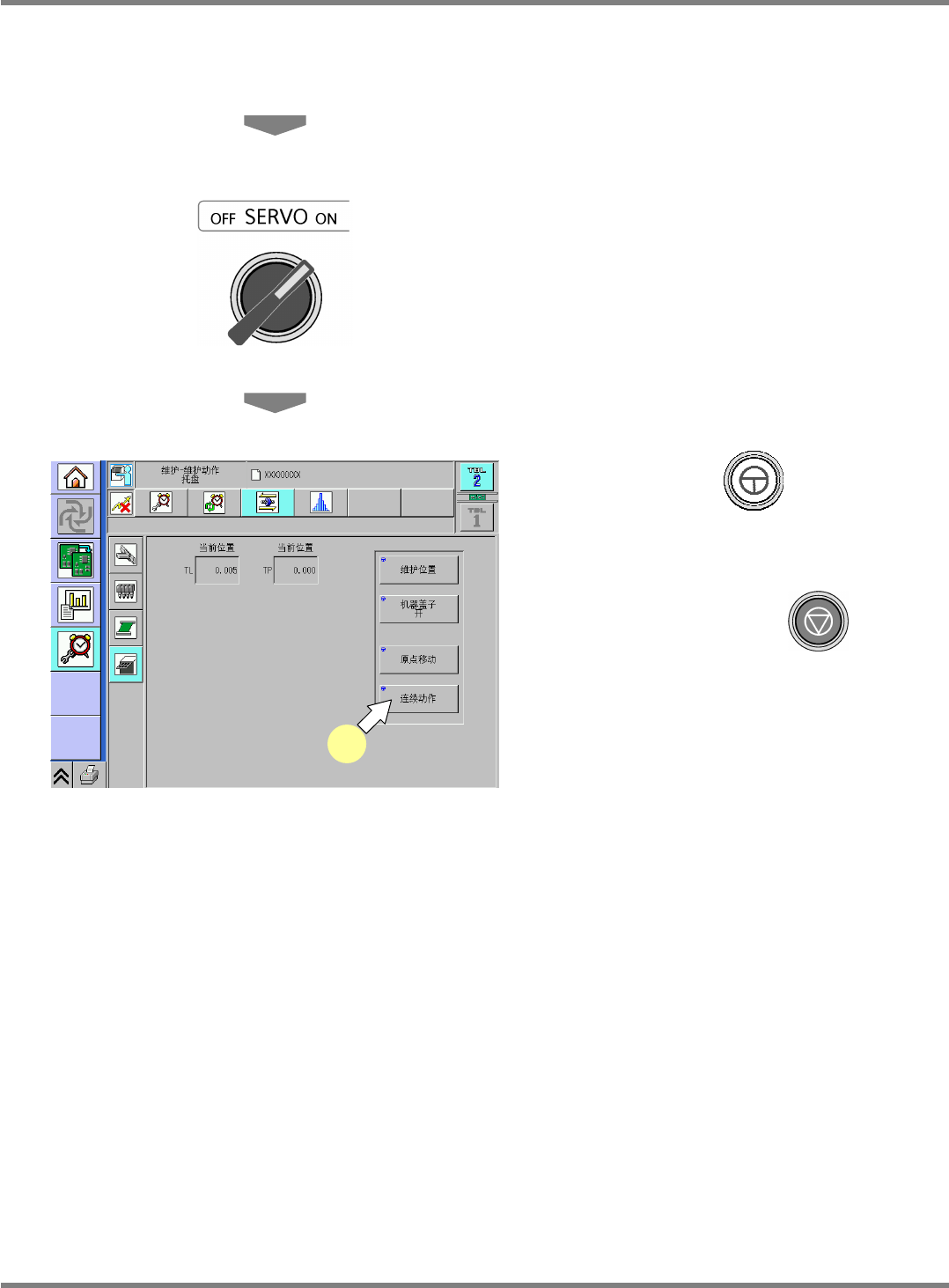

将伺服开关置于
ON
。
22
按操作面板的
+
[
连续动作
]
。
23
约动作
1
分种后请按
，使其停
止。
MainteTrayMoving-01C03
22
NPM-D
维修篇
5.18
托盘供料器箱
(
选购件
)
的插槽的清扫
Page 5-54 EJM1DC-MB-05M-00
5.18
托盘供料器箱
(
选购件
)
的插槽的清扫
使用工具
棉纱布等
需要时间
[min]
10
1

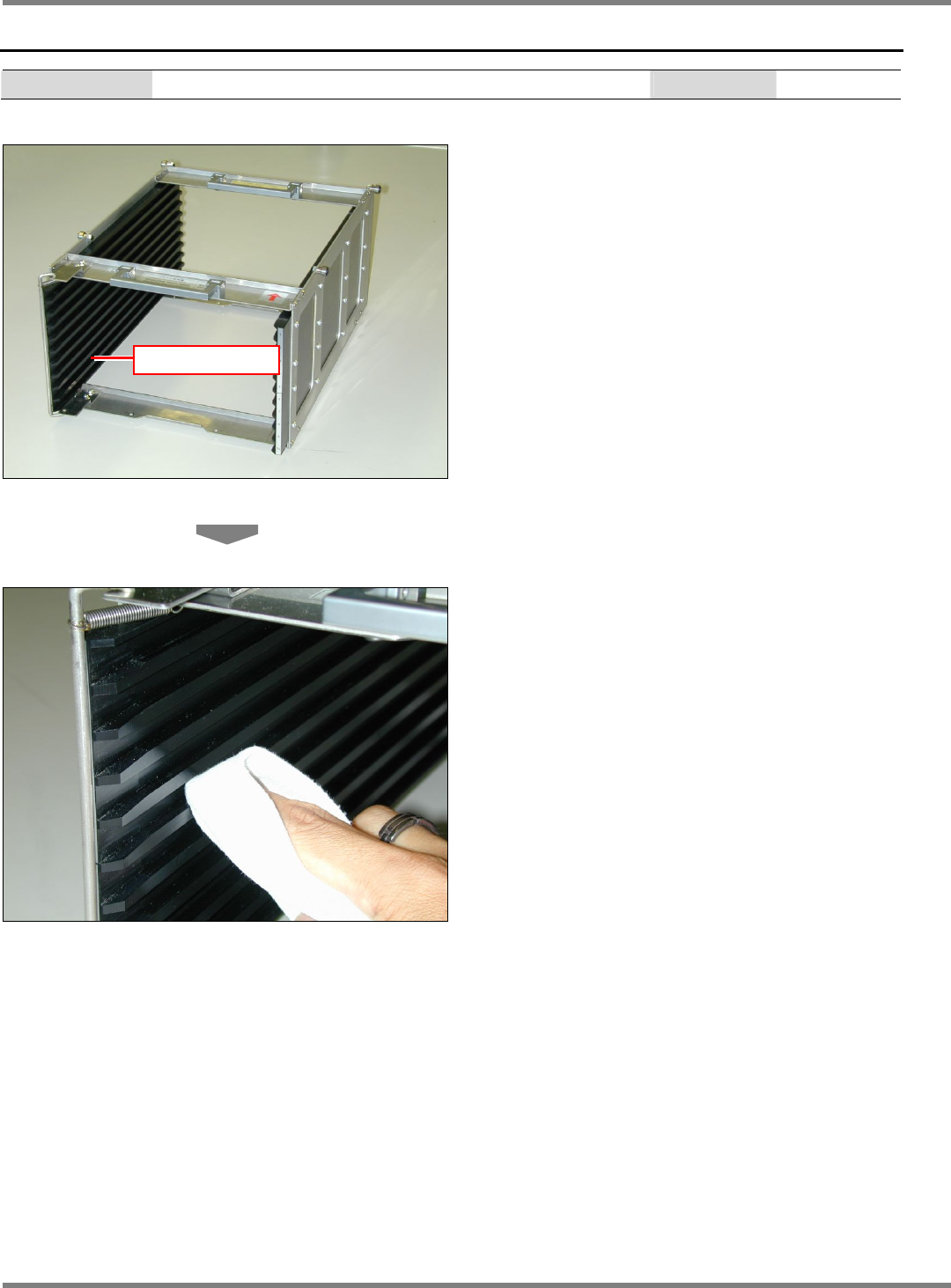

凭眼睛检查托盘供料器箱的插槽上是
否有残缺等现象。
2
清扫插槽。
407C-021P
407C-015P
插槽
