NPM-D 维修篇 9.14 白平衡 (2D 检查吸头 ) Page 9-90 EJM1DC-MB-09M-00 17 关闭安全盖。 18 将伺服开关置于 ON 。 19 按 [ 确认 ] 。 20 按下 + [ 校正板目标值取得 ] 。 • 检查头动作，取得常设灰色板的校正 目标值。 UnitCalibInspectorBa lance-05C01 19 UnitCalibInspectorBa lance-06C01 20
NPM-D
维修篇
9.14
白平衡
(2D
检查吸头
)
EJM1DC-MB-09M-00 Page 9-89
11
按
+
[
确认
]
。
12
检查吸头动作，进行白平衡的调整。
•
完成后显示左画面。
13
按
+
[
确认
]
。
•
吸头移动到退避位置。
14
将伺服开关置于
OFF
。
15
打开安全盖。
16
将制造主板从校正量具的左前部拆下。
UnitCalibInspectorBalance-03C01
11
UnitCalibInspectorBalance-04C01
13
NPM-D
维修篇
9.14
白平衡
(2D
检查吸头
)
Page 9-90 EJM1DC-MB-09M-00

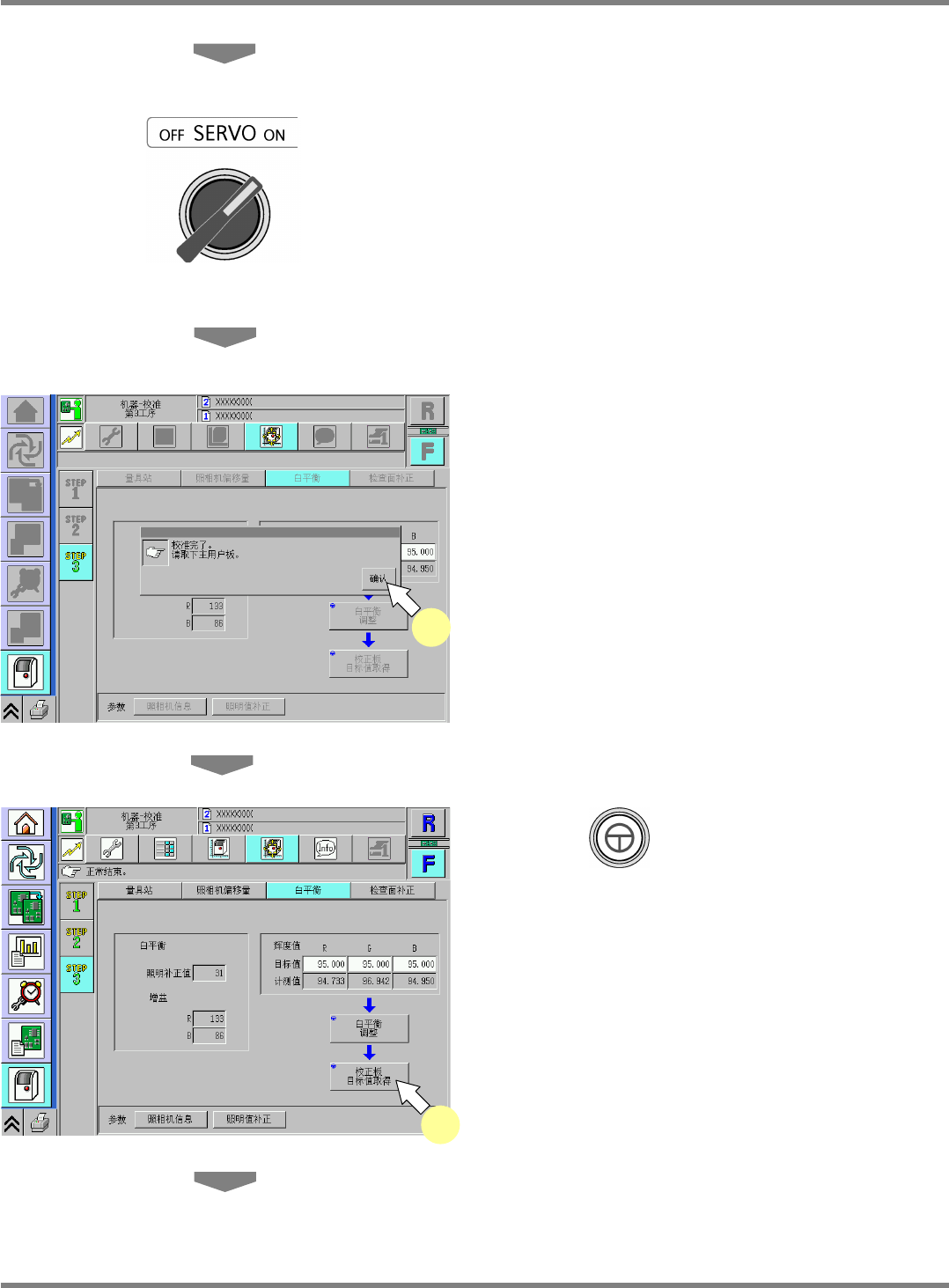

17
关闭安全盖。
18
将伺服开关置于
ON
。
19
按
[
确认
]
。
20
按下
+ [
校正板目标值取得
]
。
•
检查头动作，取得常设灰色板的校正目标值。
UnitCalibInspectorBalance-05C01
19
UnitCalibInspectorBalance-06C01
20
NPM-D
维修篇
9.14
白平衡
(2D
检查吸头
)
EJM1DC-MB-09M-00 Page 9-91
•

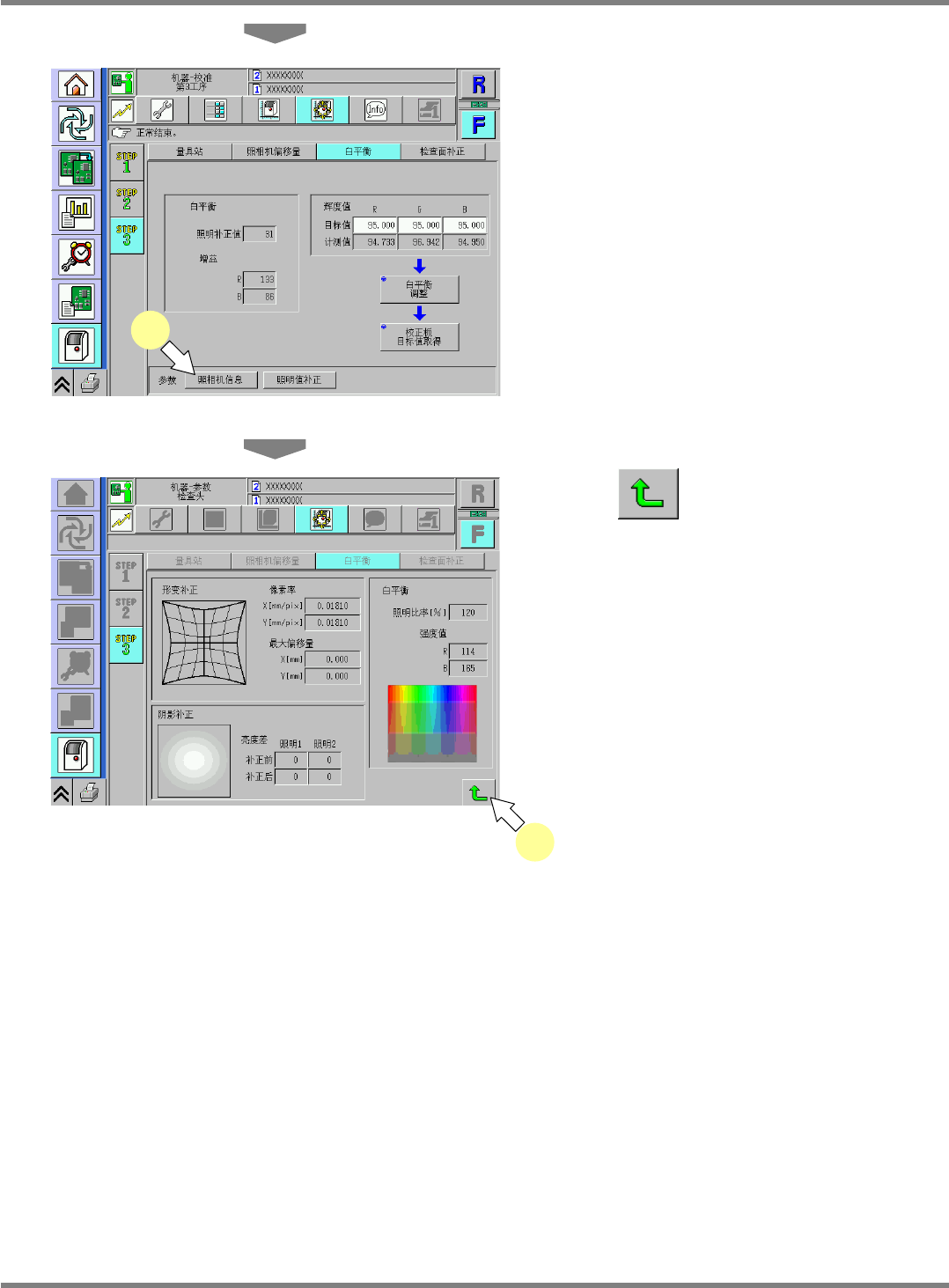

校正目标值的取得结束后，成为左画面的状态。
21
按
[
照相机信息
]
。
•
显示出调整后的白平衡值。
22
按
。
UnitCalibInspectorBalance-06C01
21
UnitCalibInspectorBalance-08C01
22
