NPM-D 维修篇 11.3 蓄电池的更换 EJM1DC-MB-11M -00 Page 11-13 9 将电源开关置于 ON 。
NPM-D
维修篇
11.3
蓄电池的更换
Page 11-12 EJM1DC-MB-11M-00
6
安装蓄电池。
∗
更换后在面板上用螺钉固定蓄电池盒。
7
连接蓄电池的连接器。
8
安装
CPU
板。
∗
将板插入，然后往内侧提起上、下两处的杆，
并固定。
∗
用螺钉
(4
处
)
固定
CPU
板。
∗
连接电缆。
螺钉
蓄电池盒
电缆
螺钉
螺钉
CPU
板
连接器
7
NPM-D
维修篇
11.3
蓄电池的更换
EJM1DC-MB-11M-00 Page 11-13
9
将电源开关置于
ON
。
NPM-D
维修篇
11.3
蓄电池的更换
Page 11-14 EJM1DC-MB-11M-00
2
NCIO
板蓄电池的更换
蓄电池的使用寿命约为
10
年。
(
根据使用条件有所不同
)
蓄电池电压降低后，在监视器画面上将会显示电压降低的警告信息。请按照下述顺序更换蓄电池。
注意事项
1.
请在
2
小时以内完成程序
1 ~ 4
为止的作业。
2.
错误使用蓄电池是造成发热、起火、破裂等事故的原因。
请绝对避免发生如下情况。
z
+
、
−
端子的短路
;
弄错
+
、
−
的方向
z
加热到
100
°
C
以上
;
扔进火中。
z
施加压力使其变形
;
拆开

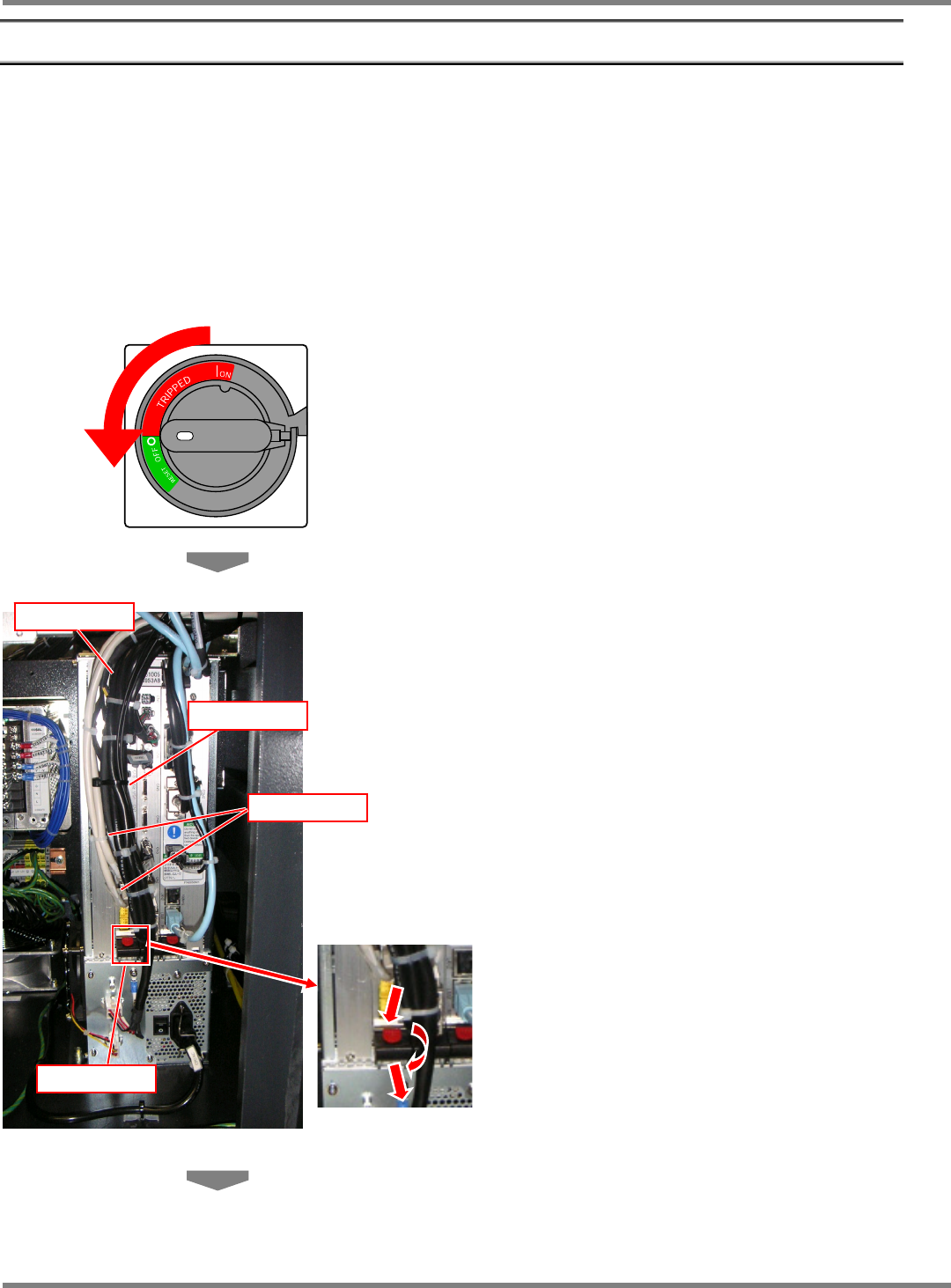

1
将电源开关置于
OFF
。
2
拆卸
NCIO
板。
∗
打开主体前面下部的盖，然后拆卸电缆。
∗
拆卸固定
NCIO
板的螺钉
(2
处
)
。
∗
按下在板下部杆上设置的按钮
(PRESS)
，同 时
压下杆，将板拉出。
电缆
螺钉
螺钉
NCIO
板
