NPM-D 维修篇 4.2 吸嘴座的清扫 Page 4-12 EJM1DC-MB-04M-00 4 将清洁纸的端边对准手抓的部分来折 回。 ∗ 成为如照片所示的状态，即完成准备 工作。 5 将清扫工具插到吸嘴座轴里， 往吸嘴旋 转方向转 2 ~ 3 圈后进行清扫。 ∗ 若清洁纸弄脏，应及时更换。 EJM8A-032P [12 吸嘴清扫状态 ] EJM8A-030P
NPM-D
维修篇
4.2
吸嘴座的清扫
EJM1DC-MB-04M-00 Page 4-11
B)
吸嘴座轴的清扫
请按照以下说明，进行吸嘴清扫工具的准备作业。
1
准备吸嘴座轴清扫工具和清扫用清洁
纸。
∗
为了将清洁纸卷绕在工具上，请将清洁纸切好
合适的大小。
(
约
40 mm
×
50 mm)
2
使将清扫用清洁纸夹至工具尖端的插
槽部。
∗
8
吸嘴和
12
吸嘴请使用
φ
5
侧；16 吸嘴请使用
φ
4
侧。
3
将清洁纸的上部往下折回。
8
吸嘴、
12
吸嘴清扫侧
(
φ
5)
16
吸嘴清扫侧
(
φ
4)
[
吸嘴座轴清扫工具
]
4X3C-419P
[
清洁纸
]
EJM8A-028P
插槽部
EJM8A-027P
EJM8A-029P
NPM-D
维修篇
4.2
吸嘴座的清扫
Page 4-12 EJM1DC-MB-04M-00
4
将清洁纸的端边对准手抓的部分来折
回。
∗
成为如照片所示的状态，即完成准备工作。
5

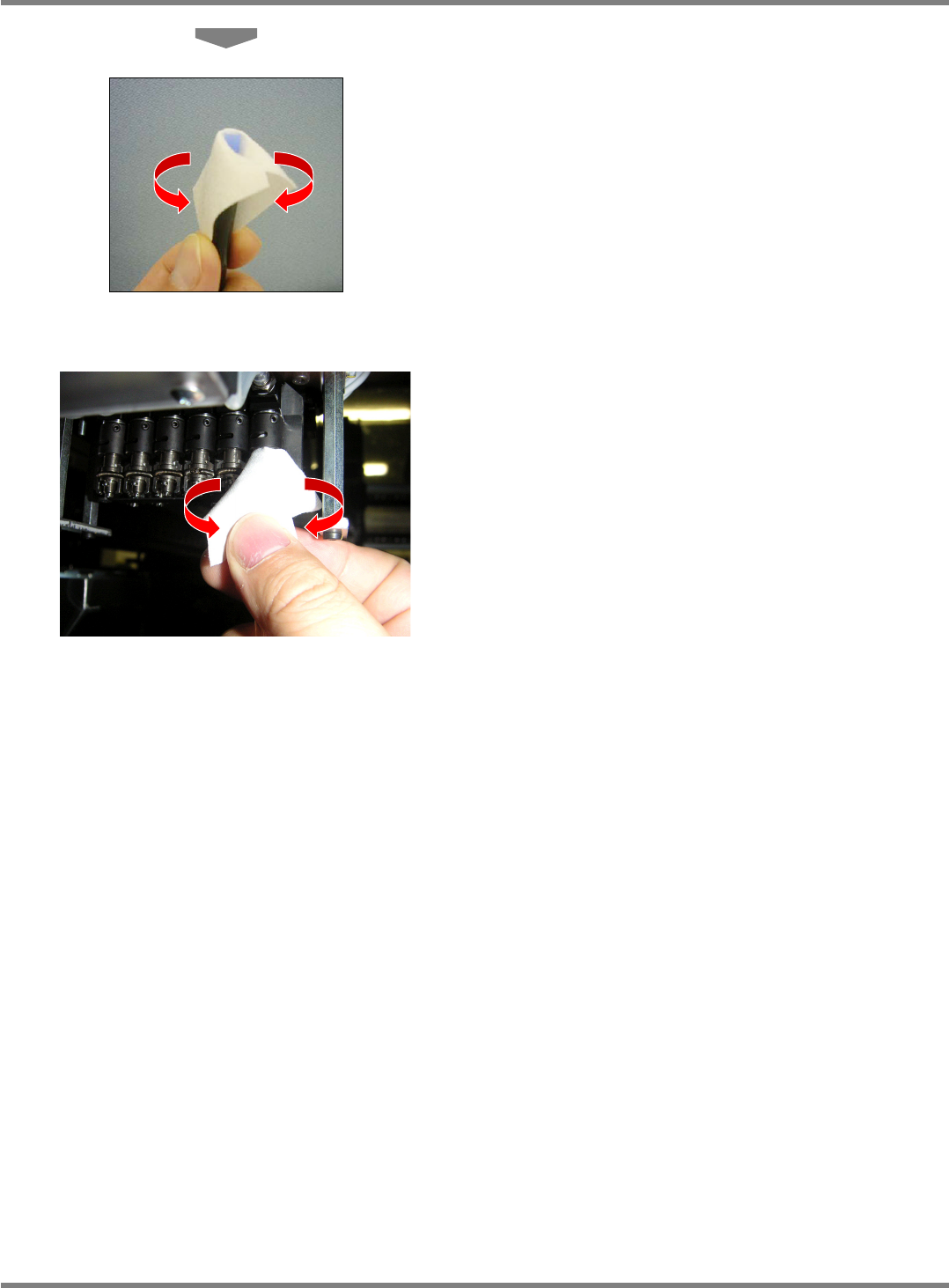

将清扫工具插到吸嘴座轴里，往吸嘴旋
转方向转
2 ~ 3
圈后进行清扫。
∗
若清洁纸弄脏，应及时更换。
EJM8A-032P
[12
吸嘴清扫状态
]
EJM8A-030P
NPM-D
维修篇
4.2
吸嘴座的清扫
EJM1DC-MB-04M-00 Page 4-13
4.
吸嘴配置的确认和安装
A)
将吸嘴
(
选购件
)
安装到吸嘴座上
1
把吸嘴安装到吸嘴座上。
∗
请握住吸嘴反射板的边缘，如左图所示水平按
进去。
∗
如下图所示，安装方法不正确时会造成夹具爪
脱落。
<
安装吸嘴的不良方法
>
444C-407E
夹具爪
吸嘴
夹具爪压紧弹簧
吸嘴座
