NPM-D
维修篇
9.8
搭载负荷
EJM1DC-MB-09M-00 Page 9-43
12
按
+ [
确认
]
。
13
按
[
吸头
No]
。
•
每按一次，将会切换吸嘴位置
No.
。
∗
请选择进行校准的吸嘴位置。
14
按
+ [
吸头安装
]
。
15
按
+ [
确认
]
。
•
吸头将会移动到作业位置。
UnitCalibHeadLoad-05C03
13
14
UnitCalibHeadLoad-04C03
12
UnitCalibHeadLoad-06C03
15
NPM-D
维修篇
9.8
搭载负荷
Page 9-44 EJM1DC-MB-09M-00
16
将伺服开关置于
OFF
。
17
打开安全盖。
18
安装吸嘴。
∗
请将吸嘴安装在进行测量的吸嘴位置上。
使用
1003
号吸嘴。
19
关闭安全盖。
20
将伺服开关置于
ON
。
21
按
+ [
确认
]
。
22
按
+ [
负荷计测
(F1)]
。
•
将会进行校准。
∗
请读取测定当中的稳定值。
关于负荷测定值，吸嘴和量具接触瞬间的数值增
大，显示的不是正确的测定值。因此，不要显示
的
MAX
值，请测定反映标准的数值。
(
关于表示的切换方法，请参照后述的
“z
显示部
的操作
”
。
)
UnitCalibHeadLoad-08C03
22
UnitCalibHeadLoad-07C03
21
NPM-D
维修篇
9.8
搭载负荷
EJM1DC-MB-09M-00 Page 9-45
23
确认是否已正常结束。
24

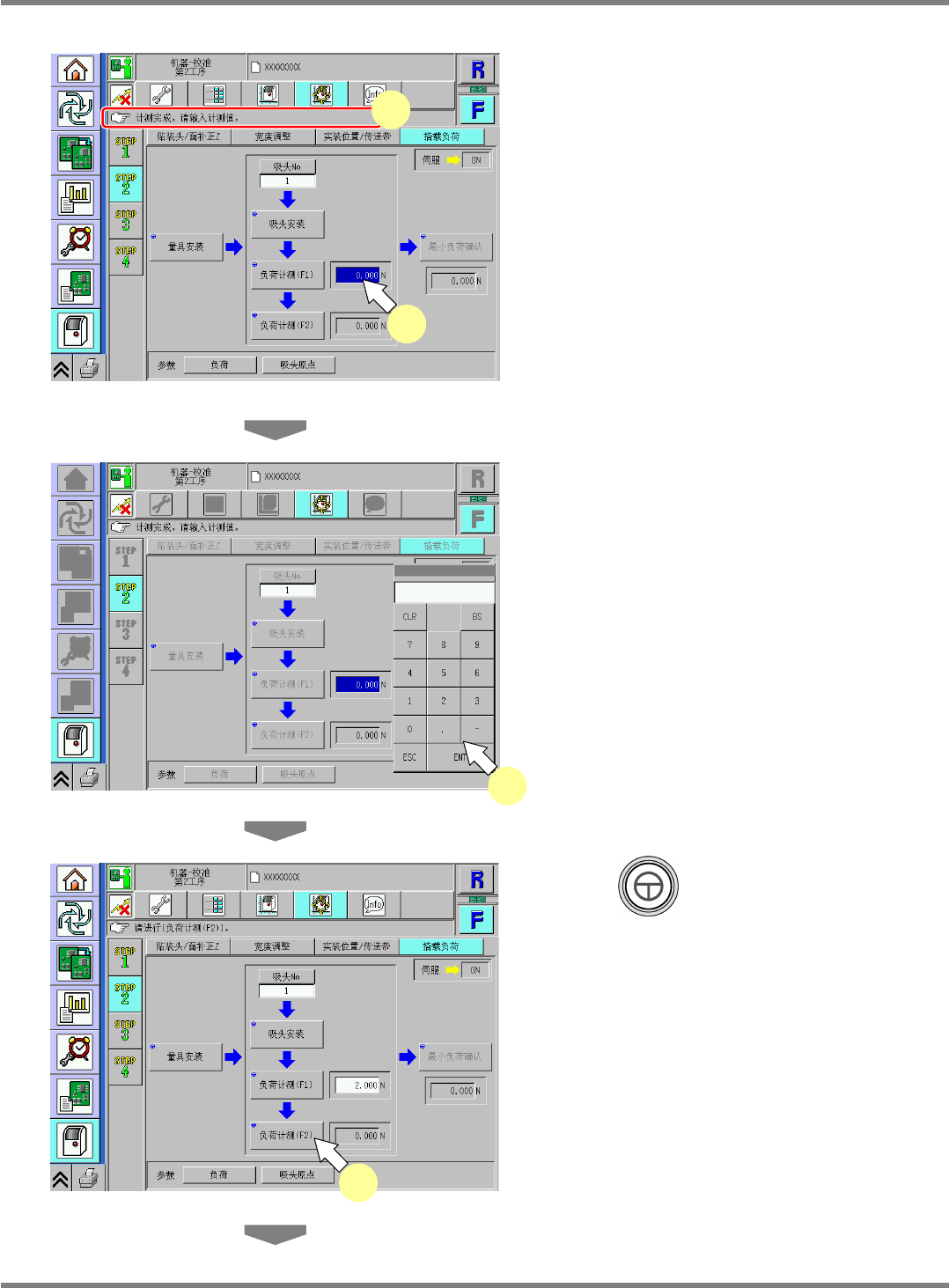

按数值。
•
将会显示数字键画面。
25
输入测量值。
∗
请输入负荷测量量具上显示的数值。
输入范围
: 3.2 N ~ 6.2 N
26
按
+ [
负荷计测
(F2)]
。
•
将会进行校准。
∗
请读取测定当中的稳定值。
关于负荷测定值，吸嘴和量具接触瞬间的数值增
大，显示的不是正确的测定值。因此，不要显示
的
MAX
值，请测定反映标准的数值。
(
关于表示的切换方法，请参照后述的
“z
显示部
的操作
”
。
)
UnitCalibHeadLoad-11C03
26
UnitCalibHeadLoad-09C03
24
23
UnitCalibHeadLoad-10C03
25
