NPM-D 维修篇 3.1 调节器装置的检查 [ 开始作业时 ] Page 3-6 EJM1DC-MB-03M-00 真空解除压力不在规定值范围时 1 打开本机前侧下部的盖。 ∗ 请使用六角扳手拆卸 3 处螺栓。 2 用调节器旋钮将数值调整到规定范围 内。 ∗ 压力调整请往上升方向进行。 若往下降方向调整，压力可能降到比 当初调整 压力更低的水平。 3 关闭本机前侧下部的盖。 ∗ 请使用六角扳手上紧螺栓。 螺栓 真空解除压力 调节器…
NPM-D
维修篇
3.1
调节器装置的检查
[
开始作业时
]
EJM1DC-MB-03M-00 Page 3-5
清扫吹气压力、线性照相机空气压力不在规定值范围时
1
打开本机前面下部的盖。
∗
请使用六角扳手拆卸
3
处螺栓。
2
用调节器旋钮将数值调整到规定范围
内。
∗
清扫吹气压力、线性照相机空气压力的调节旋
钮请参照左图。
操作方法都是相同的。
∗
压力调整请往上升方向进行。
若往下降方向调整，压力可能降到比当初调整
压力更低的水平。
3
关闭本机前侧下部的盖。
∗
请使用六角扳手上紧螺栓。
EJM4A-AB01
螺栓
调节器旋钮
操作方法
1:
解除锁定状态
2:
调整
3:
锁定
清扫吹气压力
调节器旋钮
线性照相机空气压力
调节器旋钮
NPM-D
维修篇
3.1
调节器装置的检查
[
开始作业时
]
Page 3-6 EJM1DC-MB-03M-00
真空解除压力不在规定值范围时
1
打开本机前侧下部的盖。
∗
请使用六角扳手拆卸
3
处螺栓。
2
用调节器旋钮将数值调整到规定范围
内。
∗
压力调整请往上升方向进行。
若往下降方向调整，压力可能降到比当初调整
压力更低的水平。
3
关闭本机前侧下部的盖。
∗
请使用六角扳手上紧螺栓。
螺栓
真空解除压力
调节器旋钮
主空气
调节器旋钮
操作方法
1:
解除锁定状态
2:
调整
3:
锁定
NPM-D
维修篇
3.2
元件排出箱的清扫
[
作业结束时
]
EJM1DC-MB-03M-00 Page 3-7
3.2
元件排出箱的清扫
[
作业结束时
]
使用工具
-----
需要时间
[min]
3

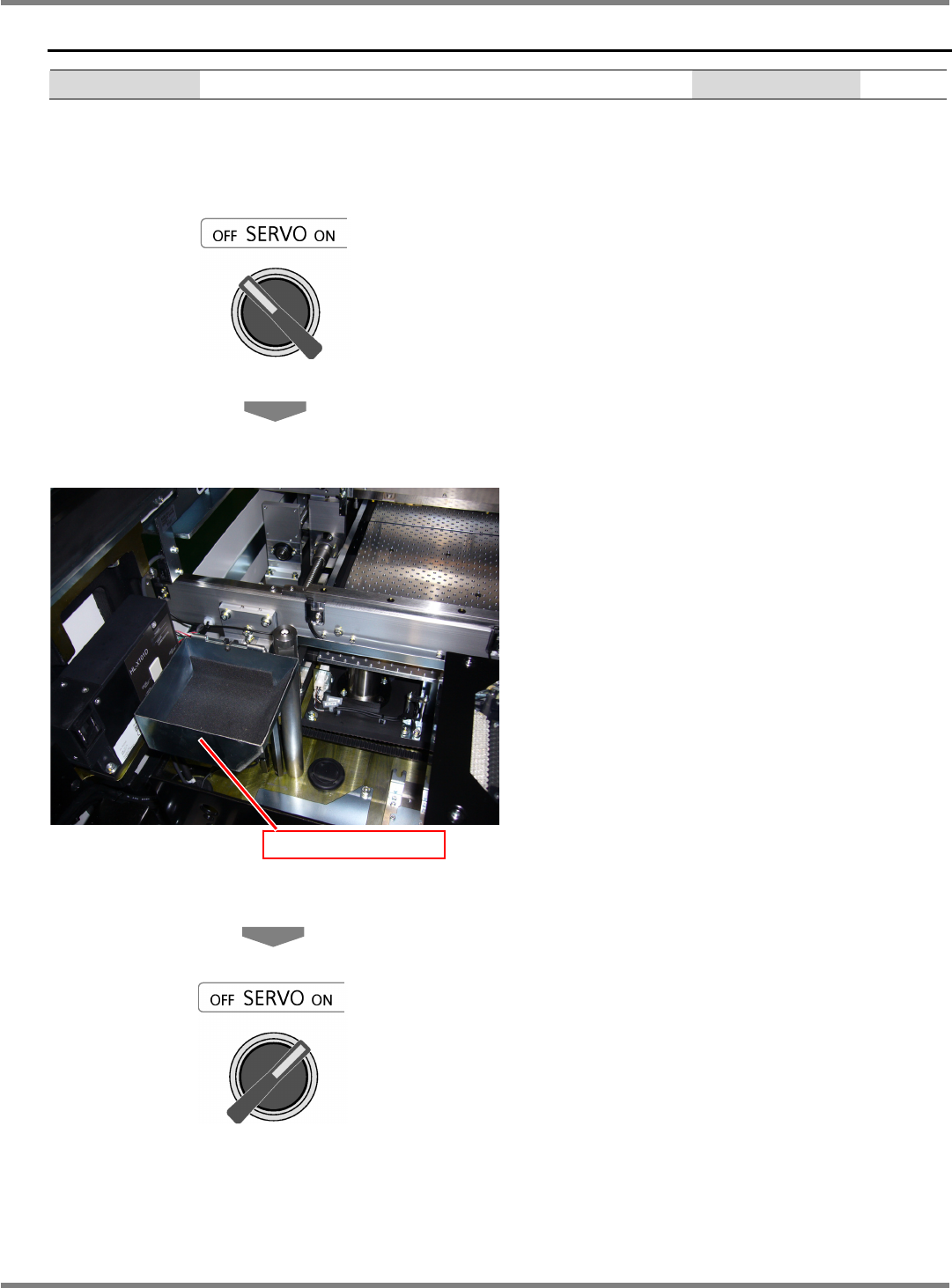

请按照下述顺序，清扫元件排出箱。
∗
元件排出箱不仅要在作业结束时进行清扫，在生产过程中，也要在排出箱装满之前进行清扫。
1
将伺服开关置于
OFF
。
2
打开安全盖。
3
将臂往里面推。
4
拆卸元件排出箱，然后清除里面的元
件。
5
把元件排出箱放回原处。
∗
请确认放置在支撑台上的元件排出箱是否正确
放置。如果放在台子的边缘部位，运转时有可
能损坏吸嘴。
6
关闭安全盖。
7
将伺服开关置于
ON
。
元件排出箱
