NPM-D 维修篇 3.3 空编带箱的清扫 [ 作业结束时 ] Page 3-8 EJM1DC-MB-03M-00 3.3 空编带箱的清扫 [ 作业结束时 ] 使用工具 ----- 需要时间 [min] 3 请按照下述顺序清扫交换台车 ( 选购件 ) 的空编带箱。 ∗ 空编带箱不仅要在作业结束时进行清 扫，在生产过程中，也要在 排出箱装满之前进行清扫。 1 拉出空编带箱。 ∗ 在拉动时，应将箱前后反复摇动若干 次，使编 带屑变得平整，这…
NPM-D
维修篇
3.2
元件排出箱的清扫
[
作业结束时
]
EJM1DC-MB-03M-00 Page 3-7
3.2
元件排出箱的清扫
[
作业结束时
]
使用工具
-----
需要时间
[min]
3
请按照下述顺序，清扫元件排出箱。
∗
元件排出箱不仅要在作业结束时进行清扫，在生产过程中，也要在排出箱装满之前进行清扫。
1
将伺服开关置于
OFF
。
2
打开安全盖。
3
将臂往里面推。
4
拆卸元件排出箱，然后清除里面的元
件。
5
把元件排出箱放回原处。
∗
请确认放置在支撑台上的元件排出箱是否正确
放置。如果放在台子的边缘部位，运转时有可
能损坏吸嘴。
6
关闭安全盖。
7
将伺服开关置于
ON
。
元件排出箱
NPM-D
维修篇
3.3
空编带箱的清扫
[
作业结束时
]
Page 3-8 EJM1DC-MB-03M-00
3.3
空编带箱的清扫
[
作业结束时
]
使用工具
-----
需要时间
[min]
3
请按照下述顺序清扫交换台车
(
选购件
)
的空编带箱。
∗
空编带箱不仅要在作业结束时进行清扫，在生产过程中，也要在排出箱装满之前进行清扫。
1

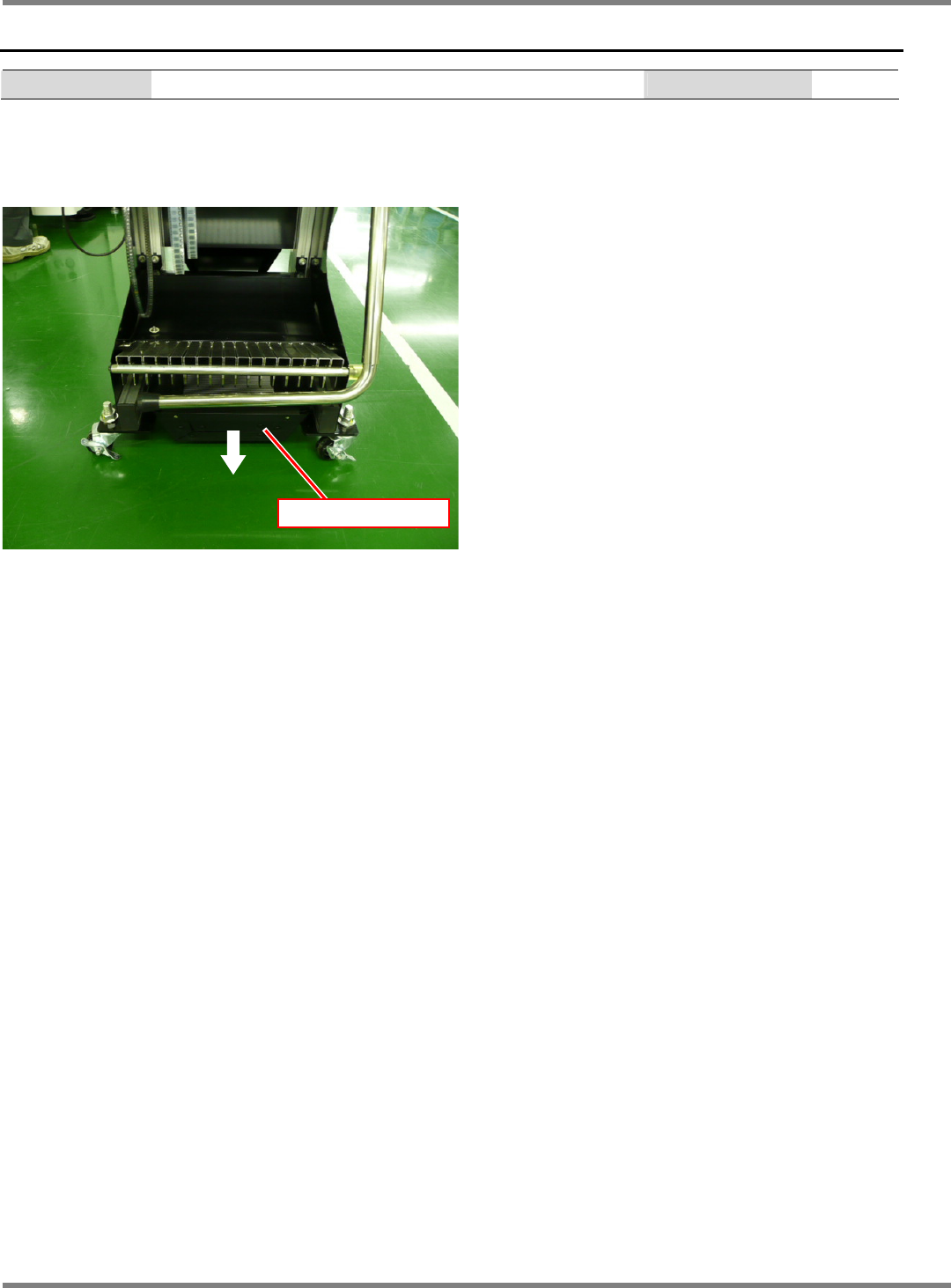

拉出空编带箱。
∗
在拉动时，应将箱前后反复摇动若干次，使编
带屑变得平整，这样就容易拉出来。
2
废弃空编带。
3
把空编带箱放回原处。
空编带箱
NPM-D
维修篇
3.4
废屑箱的清扫
[
开始作业时
] (
托盘供料器
)
EJM1DC-MB-03M-00 Page 3-9
3.4
废屑箱的清扫
[
开始作业时
] (
托盘供料器
)
使用工具
-----
需要时间
[min]
3
1
拉出废屑箱。
2
将废屑箱倒空。
3
将废屑箱照原样安装。
N610074920AA
废屑箱
