NPM-D
维修篇
1.5
各装置的定期检查项目
EJM1DC-MB-01M-00 Page 1-19
<
其他
>

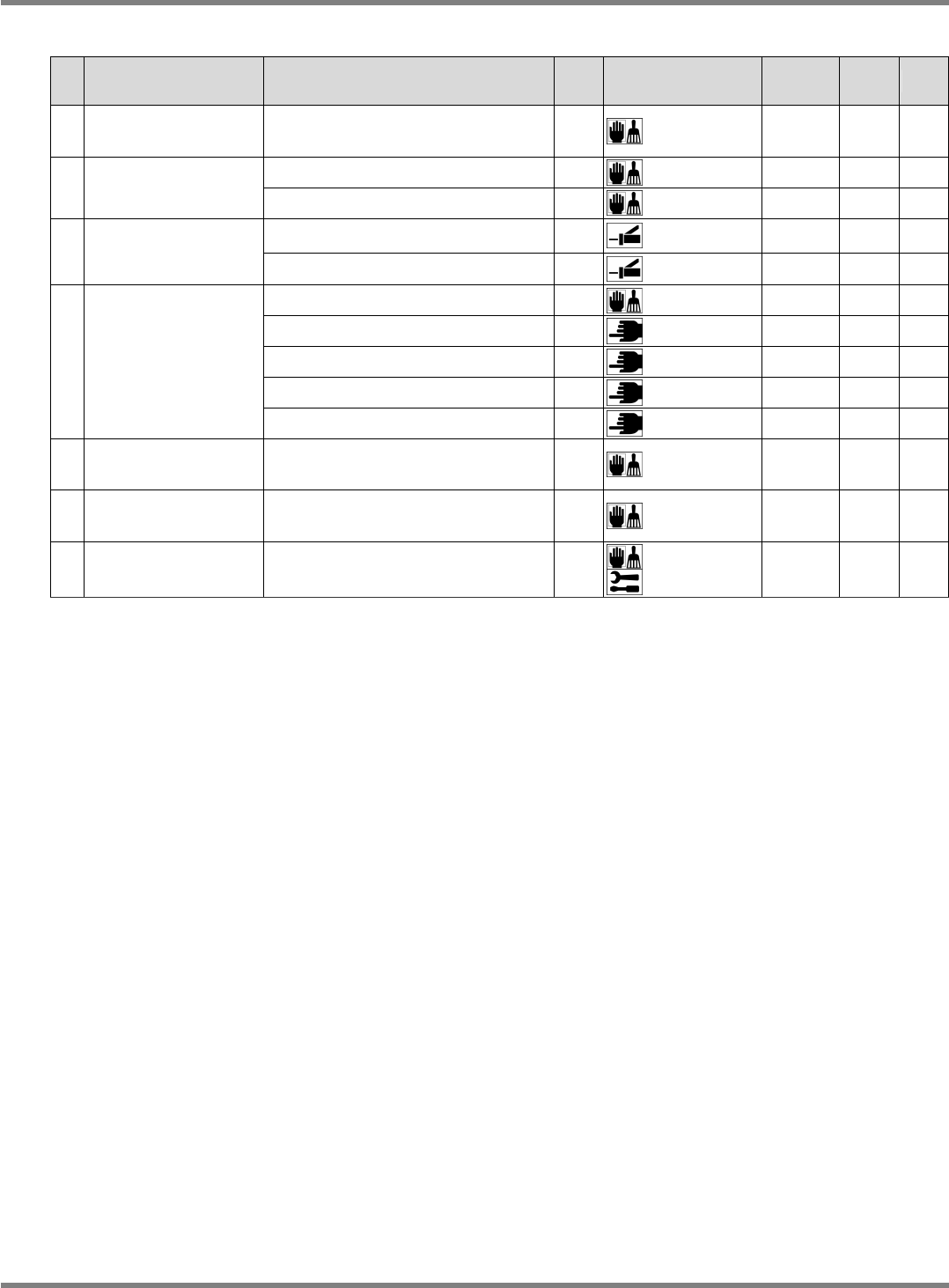

No.
装置名称
部位
电源
内容
所需时间
[min]
周期
[h]
参照
1
3D
传感器
(
选购件
)
玻璃盖
OFF
清扫
1 140 4.6
元件检测传感器
OFF
清扫
2 560 5.16
2
元件排出传送带
(
选购件
)
传送皮带
OFF
清扫
2 560 5.16
滚珠丝杠
OFF
注油
－
560 5.17
3
托盘供料器升降机
(
选购件
)
线性导轨
OFF
注油
－
560 5.17
工作台表面
OFF
清扫
5 140 4.7
线性导轨
OFF
涂敷润滑脂 －
560 5.17
凸轮盘
(
内侧
)
OFF
涂敷润滑脂
－
560 5.17
线性导轨
OFF
涂敷润滑脂
－
560 5.17
4
托盘供料器拉出
(
选购件
)
凸轮块
OFF
涂敷润滑脂
－
560 5.17
5
托盘供料器料箱
(
选购件
)
插槽
OFF
清扫
10 560 5.18
6
托盘供料器
(
选购件
)
废屑箱
−
清扫
3 24 3.4
7
托盘板
(
托盘供料器
)
托盘板
−
清扫、检查
3 24 3.5
∗
所需时间栏中记载
‘
−
’
的项目，已经与其它项目合并设定所需时间。请参照
“1.3
各周期的定期检查
项目
”
。
NPM-D
维修篇
1.5
各装置的定期检查项目
Page 1-20 EJM1DC-MB-01M-00

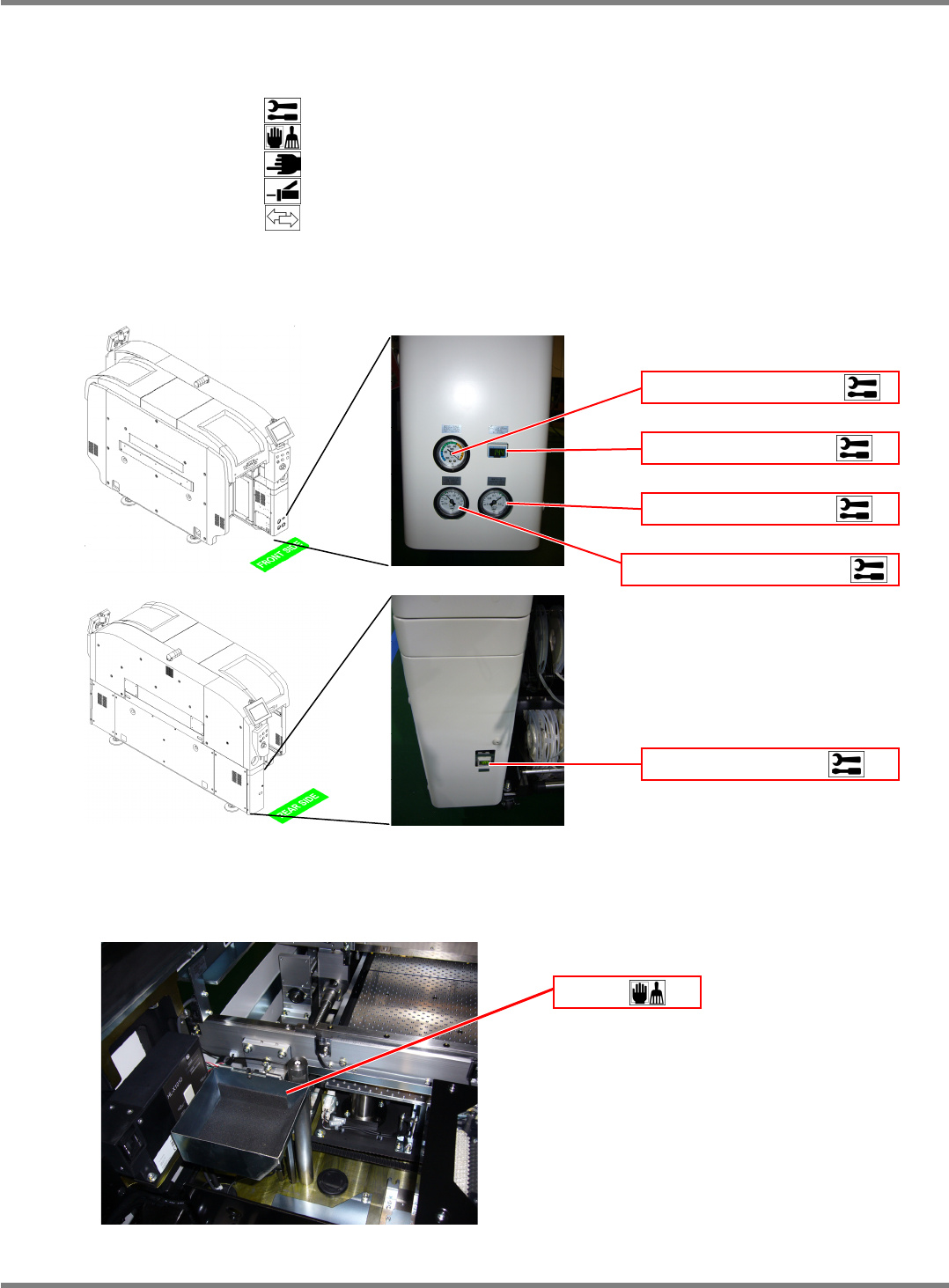

1.5.2
各装置定期检查位置
定期检查项目按装置名称分类，并配以插图。以便检索时使用。
:
检查
:
清扫
:
涂敷润滑脂
:
注油
:
更换
<
各类型通用
>
1.
各种压力表
2.
元件排出箱
EJM9B-AD01
主空气压力
(
压力表
)
EJM9B-AB01
真空泵供给压力
(
压力表
)
真空解除压力
(
压力表
)
清扫吹气压力
(
压力表
)
线性照相机空气压力
(
压力表
)
托盘
NPM-D
维修篇
1.5
各装置的定期检查项目
EJM1DC-MB-01M-00 Page 1-21
EJM9B-AB01
3.
真空泵
∗
压力规定值
:
−
87 kPa ~
−
100 kPa
对真空泵的皮带要以
3000
小时为目标进行定
期更换。
另外，要更换皮带时请与本公司的服务部门联
系。

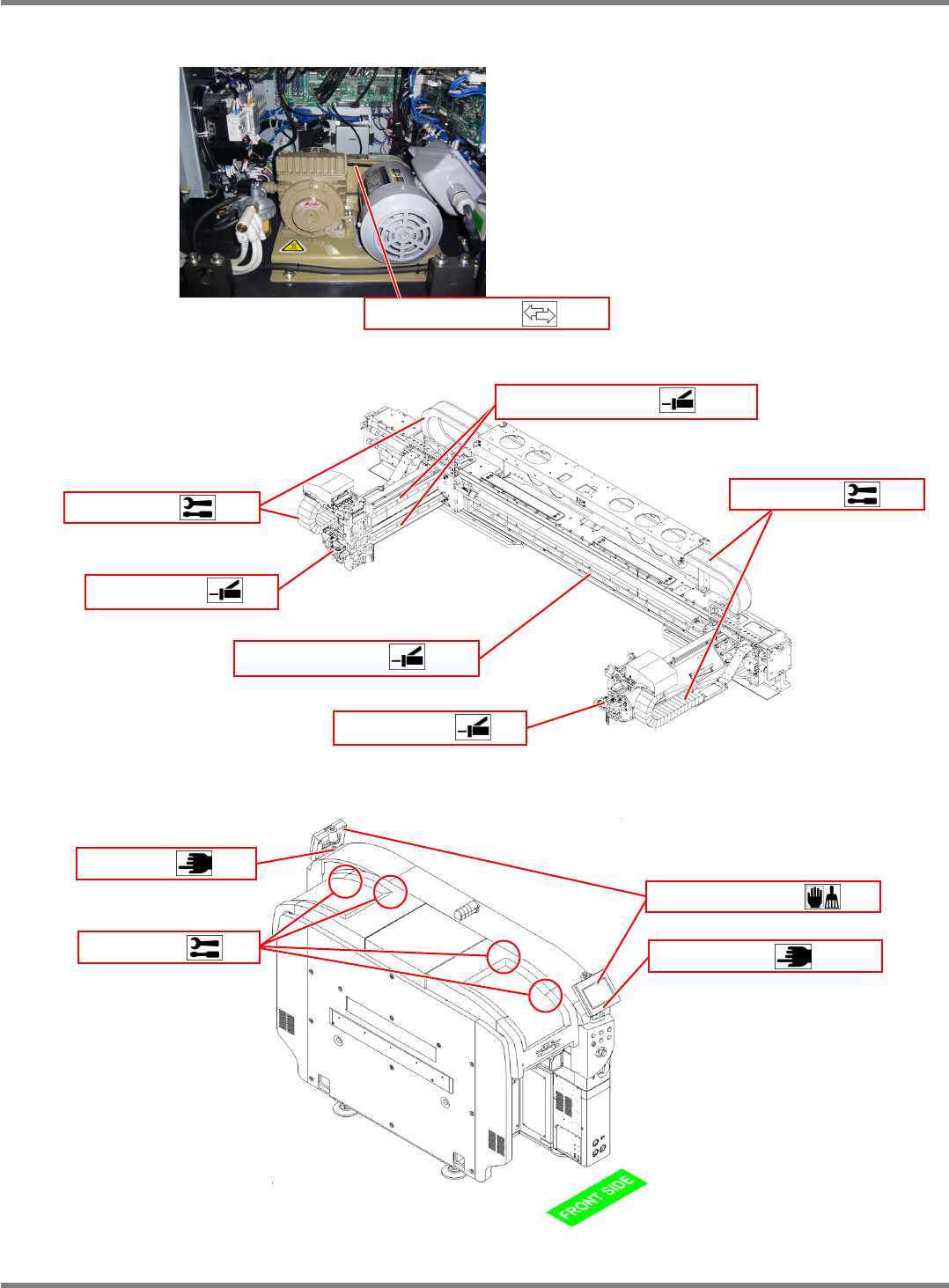

4. XY
装置
5.
彩色接触面板
安全开关
真空泵
(
皮带
)
彩色接触面板面
铰链部
铰链部
Y
轴滑动板
Y
轴线性导轨
X
轴线性导轨
电缆支架
电缆支架
Y
轴滑动板
