NPM-D 维修篇 9.11 3D 照相机 EJM1DC-MB-09M -00 Page 9-79 26 关闭安全盖。 27 将伺服开关置于 ON 。 28 按 + [ 确认 ] 。 29 按 + [ 确认 ] 。 • 吸头将会移动到作业位置。 30 将伺服开关置于 OFF 。 31 打开安全盖。 32 将吸嘴从吸头中取出。 33 关闭安全盖。 34 将伺服开关置于 ON 。 29 28

100%1 / 504
NPM-D
维修篇
9.11 3D
照相机

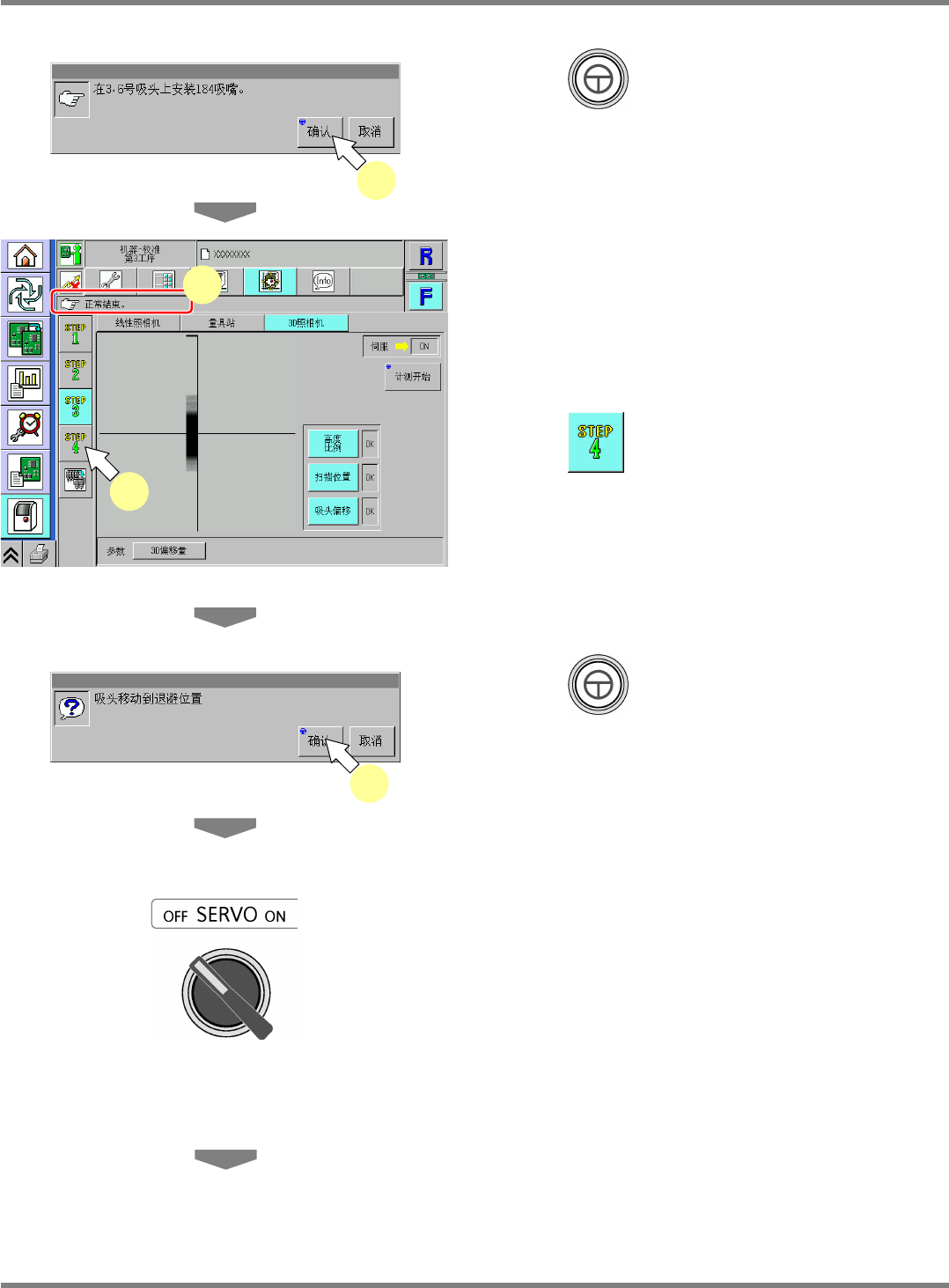

Page 9-78 EJM1DC-MB-09M-00
19
按
+ [
确认
]
。
•
将会进行校准。
20
确认是否已正常结束。
∗
请反复进行程序
3. ~ 20.
的操作，在其他工作台
上也要进行同样的操作。
∗
在本校准中，将保存正常结束时计测的参数。
21
按
。
22
按
+ [
确认
]
。
•
吸头将会移动到退避位置。
23
将伺服开关置于
OFF
。
24
打开安全盖。
25
拆下量具站。
UnitCalibCamera3DApl-05C01
20
21
19
24
NPM-D
维修篇
9.11 3D
照相机

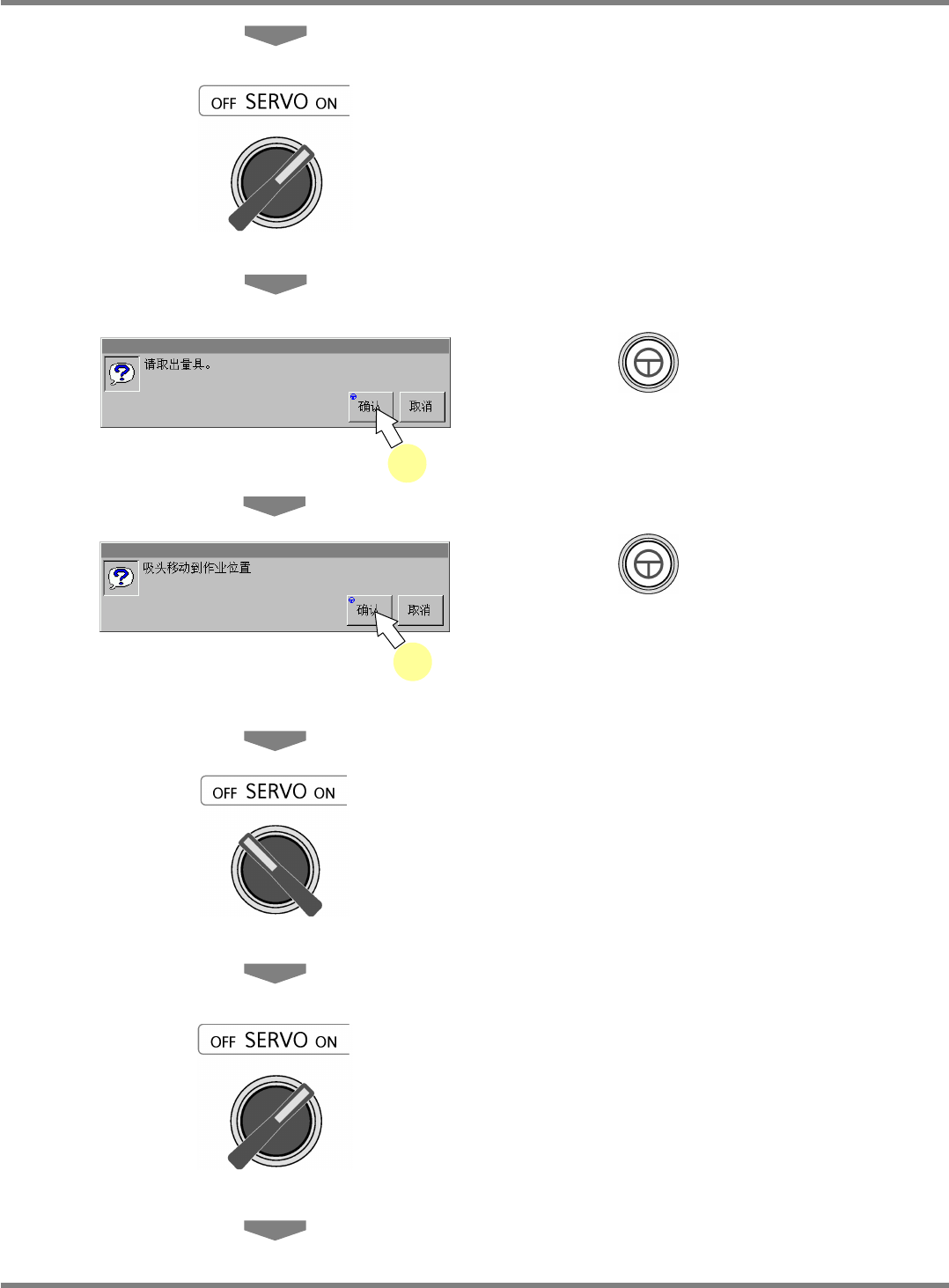

EJM1DC-MB-09M-00 Page 9-79
26
关闭安全盖。
27
将伺服开关置于
ON
。
28
按
+ [
确认
]
。
29
按
+ [
确认
]
。
•
吸头将会移动到作业位置。
30
将伺服开关置于
OFF
。
31
打开安全盖。
32
将吸嘴从吸头中取出。
33
关闭安全盖。
34
将伺服开关置于
ON
。
29
28
NPM-D
维修篇
9.11 3D
照相机

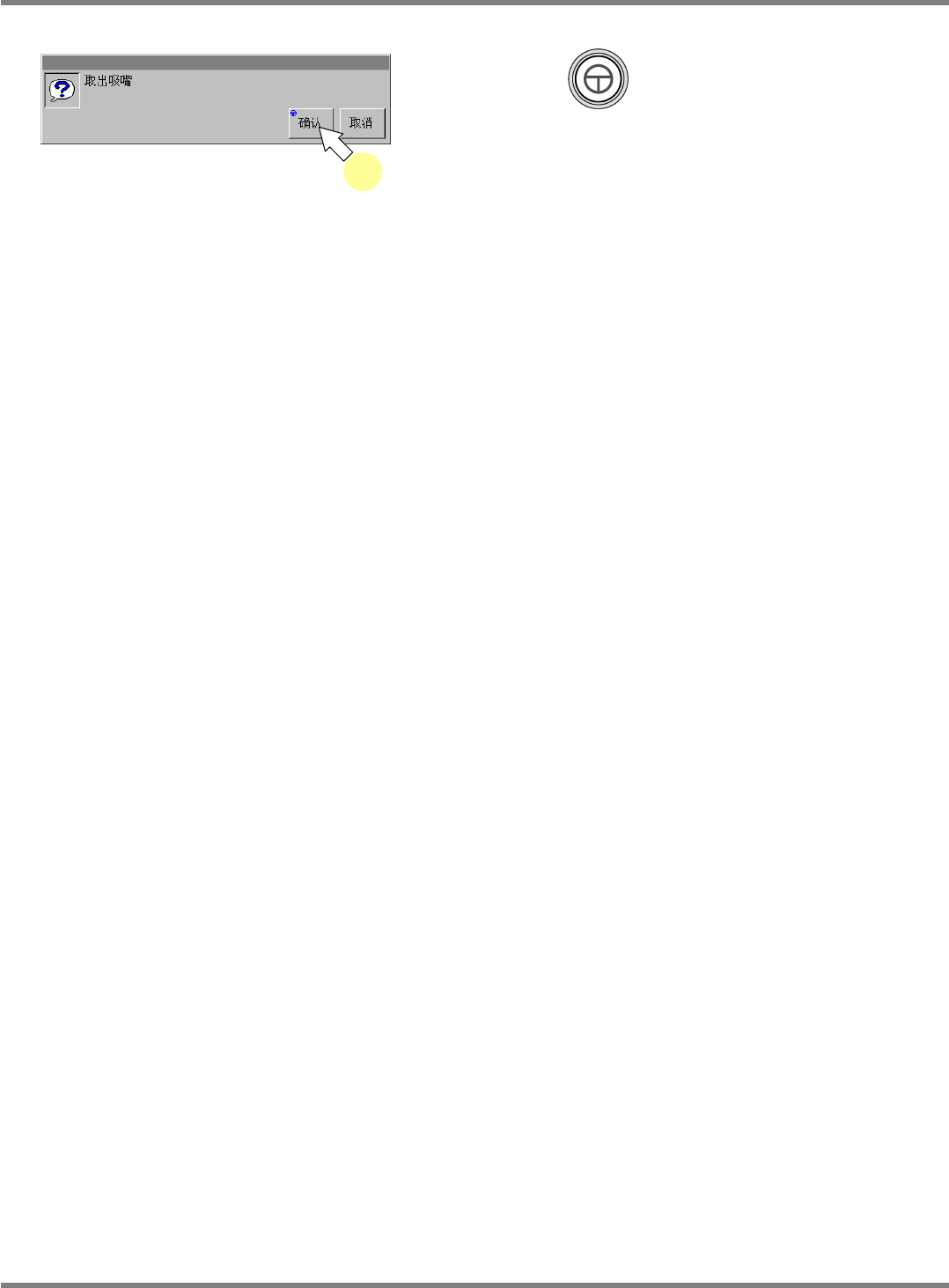

Page 9-80 EJM1DC-MB-09M-00
35
按
+ [
确认
]
。
•
切换到在程序
21.
中所选择的画面。
35
