NPM-D 维修篇 2.2 交换台车 ( 选购件 ) 的拆卸和安装 EJM1DC-MB-02M -00 Page 2-9 3 按 3 秒以上。 • 蜂鸣器响的同时将被固定在主体设备 中。 • 从闪炼变成亮灯。 4 将手柄返回。 ∗ 提起手柄的管子，如左图所示将手柄 返回。 手柄 手柄 管子 管子
NPM-D
维修篇
2.2
交换台车
(
选购件
)
的拆卸和安装
Page 2-8 EJM1DC-MB-02M-00
安装步骤
1
按操作面板的
。
•
将会显示程序转换的菜单。
•
将会亮灯。
∗
上述的灯光发亮代表可安装交换台车。
2
设置交换台车。
•
从亮灯变成闪炼。
∗
代表可以把交换台车固定在主体设备中。
ChangeWorkState-01C00
1
NPM-D
维修篇
2.2
交换台车
(
选购件
)
的拆卸和安装
EJM1DC-MB-02M-00 Page 2-9
3
按
3
秒以上。
•
蜂鸣器响的同时将被固定在主体设备中。
•
从闪炼变成亮灯。
4
将手柄返回。
∗
提起手柄的管子，如左图所示将手柄返回。
手柄
手柄
管子
管子
NPM-D
维修篇
2.3
供料器工作台盖的拆卸和安装
Page 2-10 EJM1DC-MB-02M-00
2.3
供料器工作台盖的拆卸和安装
有些检查项目需要拆卸供料器工作台盖。按照各项目的说明，请拆卸供料器工作台盖。
要求
•
该维护作业，应在主电源开关处于
ON
的状态下进行。在吸头的动作范围内进行作
业时，请务必使伺服开关处于
OFF
，并打开安全盖。
(
打开安全盖可以切断向
XY
电
机的供电。
)
•
维护作业结束后，一定要安装好供料器工作台盖。由于很危险，请不要在没有安装
供料器工作台盖的状态下进行运转。

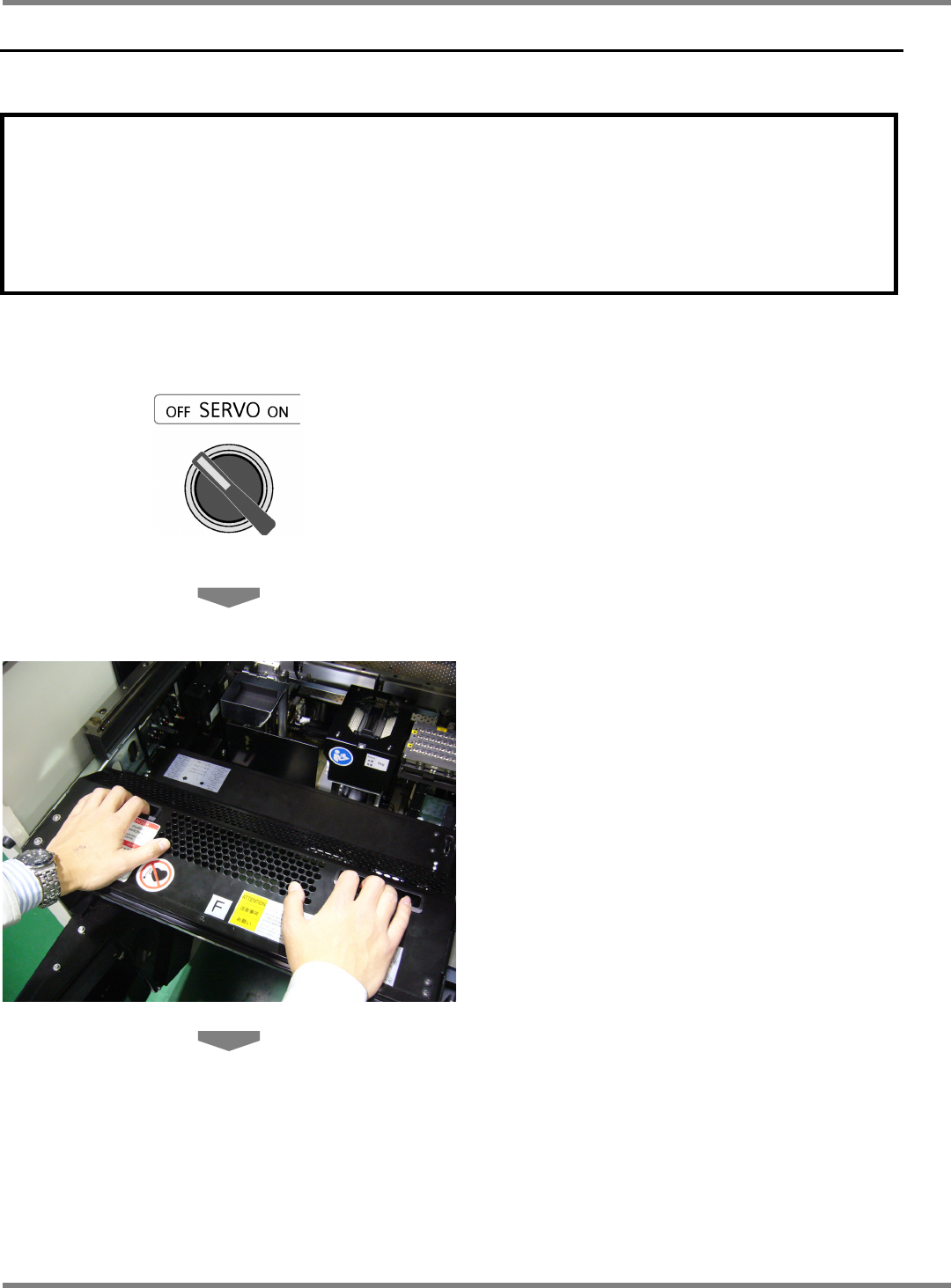

拆卸步骤
1
将伺服开关置于
OFF
。
2
打开安全盖。
3
握住供料器工作台盖的把手。
