NPM-D 维修篇 9.3 面补正 XY Page 9-12 EJM1DC-MB-09M-00 15 按 。 • 不仅是下一项目，从此画面换到其它 画面时都 会显示确认是否保存数据的画面。 ∗ 若要保存通过校准获得的数据，请按 [ 是 ] 。 • 若按 [ 否 ] ， 将会进行原点复归， 通过校准获得的 数据将被失掉。 • 上述操作完毕后，画面将会转换。 16 按 + [ 确认 ] 。 • 吸头将会移动到退避位置。 17 将伺服开关置于…
NPM-D
维修篇
9.3
面补正
XY

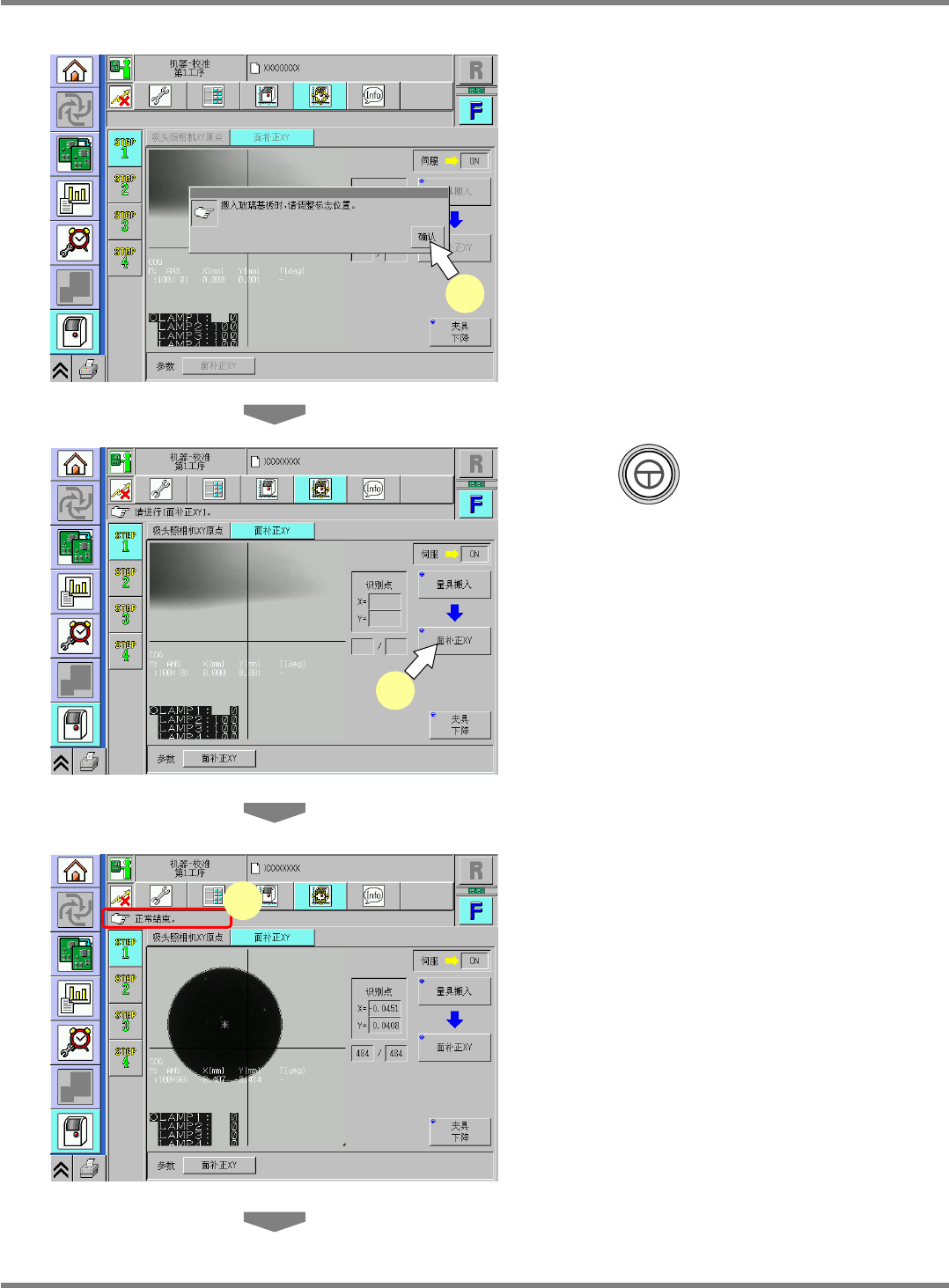

EJM1DC-MB-09M-00 Page 9-11
12
按
[
确认
]
。
13
按
+ [
面补正
XY]
。
•
将会进行前侧的校准，然后继续进行后侧的校
准。
14
确认是否已正常结束。
UnitCalibAxisSurface-04C00
12
UnitCalibAxisSurface-05C00
13
UnitCalibAxisSurface-06C00
14
NPM-D
维修篇
9.3
面补正
XY
Page 9-12 EJM1DC-MB-09M-00

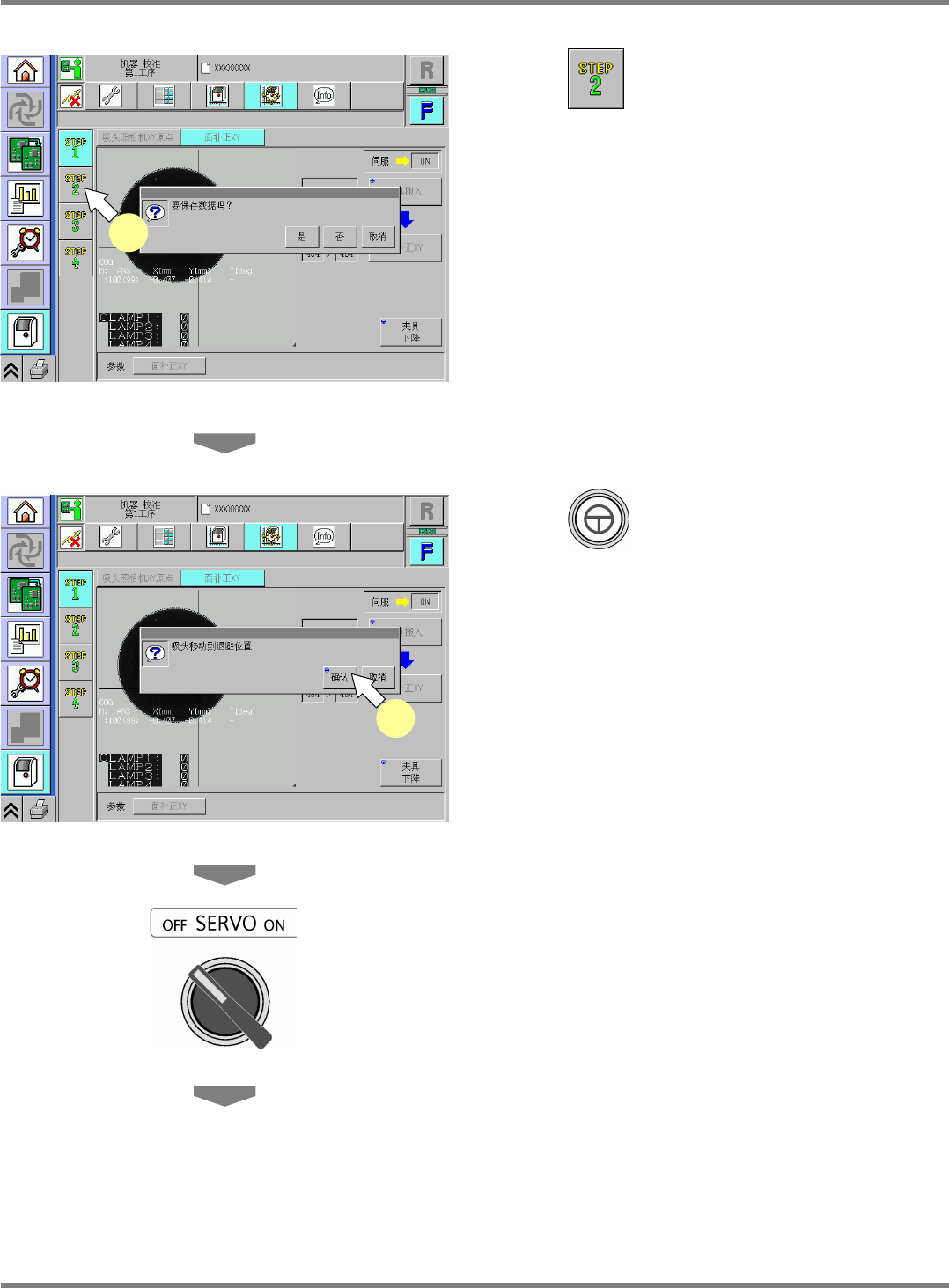

15
按
。
•
不仅是下一项目，从此画面换到其它画面时都
会显示确认是否保存数据的画面。
∗
若要保存通过校准获得的数据，请按
[
是
]
。
•
若按
[
否
]
，将会进行原点复归，通过校准获得的
数据将被失掉。
•
上述操作完毕后，画面将会转换。
16
按
+ [
确认
]
。
•
吸头将会移动到退避位置。
17
将伺服开关置于
OFF
。
18
打开安全盖。
UnitCalibAxisSurface-07C00
15
UnitCalibAxisSurface-08C00
16
NPM-D
维修篇
9.3
面补正
XY
EJM1DC-MB-09M-00 Page 9-13
19
用手推面补正量具，将其送到后工序的
设备或后工序的传送带。
20
取出面补正量具。
21
关闭安全盖。
22
将伺服开关置于
ON
。
23
按
+ [
确认
]
。
•
将会转换到在程序
15.
中所选择的画面。
UnitCalibAxisSurface-09C00
23
