NPM-D
维修篇
11.4
试点胶编带的更换
Page 11-30 EJM1DC-MB-11M-00
14

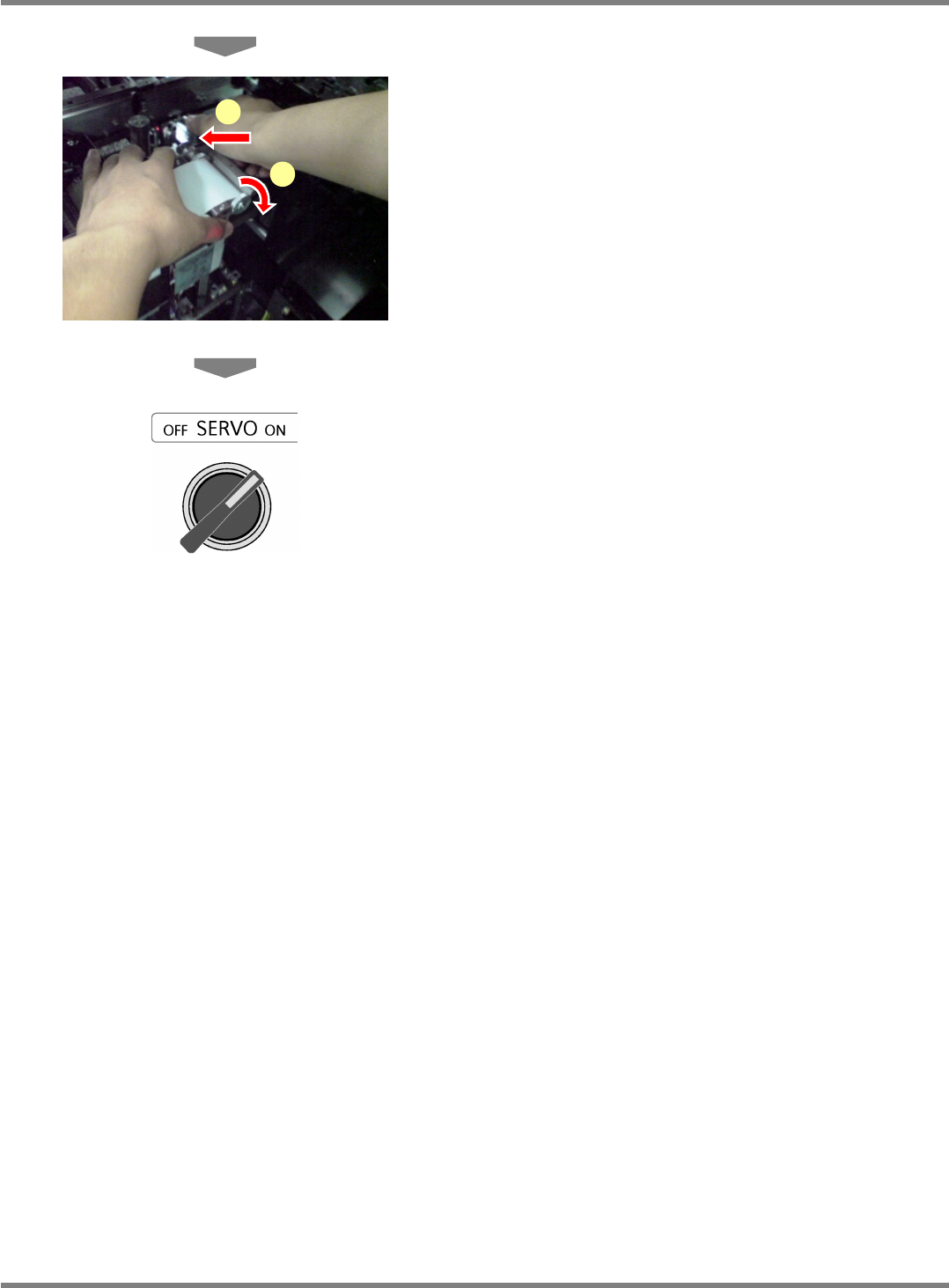

安装试点胶单元。
15
关闭安全盖。
16
将伺服开关置于
ON
。
2
1
NPM-D
维修篇

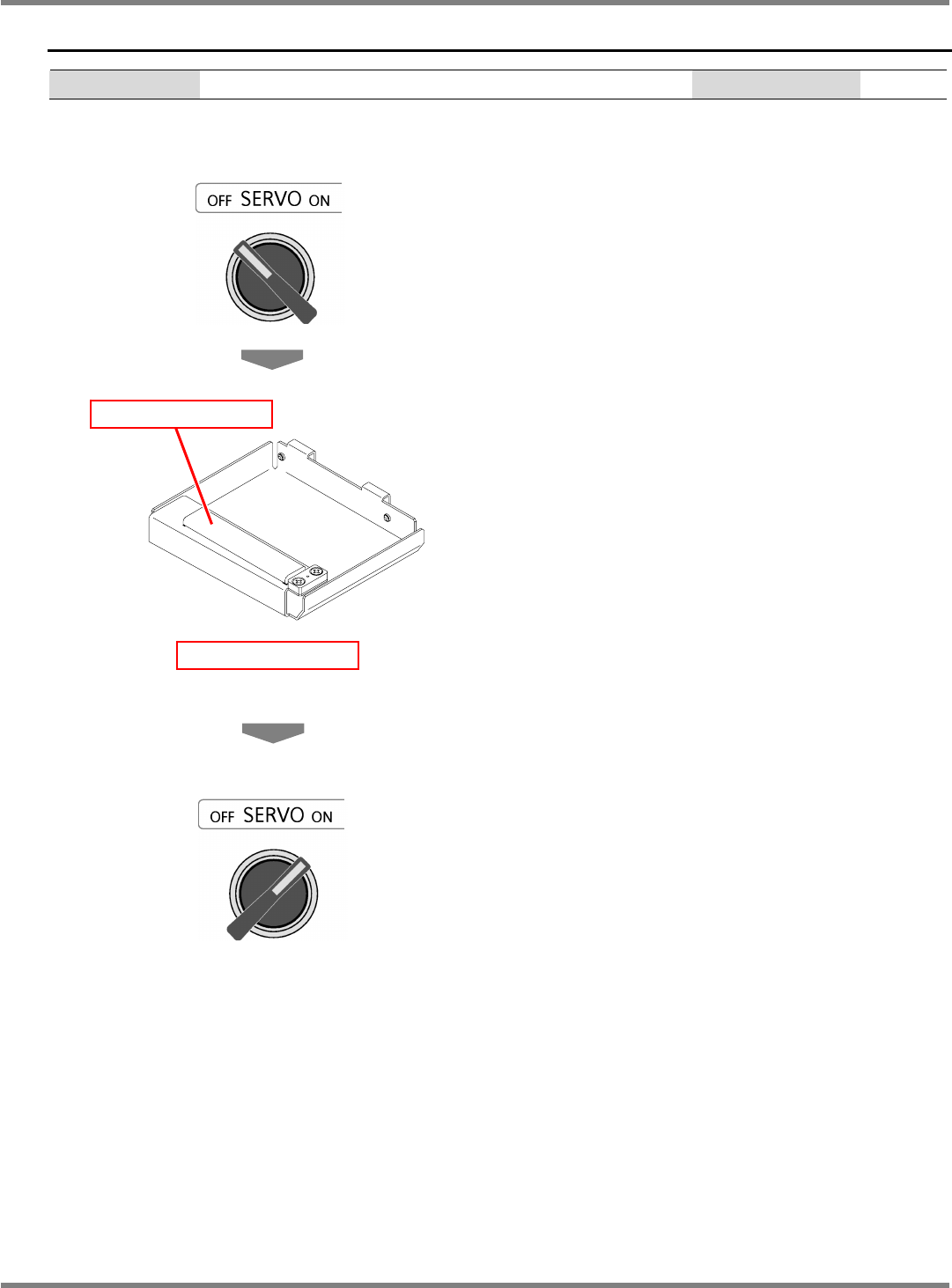

11.5
擦拭基台
(
选购件
)
的更换
EJM1DC-MB-11M-00 Page 11-31
11.5
擦拭基台
(
选购件
)
的更换
使用工具
-----
需要时间
[min]
1
擦拭基台有破损以及严重脏污时，请按照以下操作顺序更换擦拭基台。
1
将伺服开关置于
OFF
。
2
打开安全盖。
3
将臂往里面推。
4
拆卸下擦拭站
(
选购件
)
。
5
用新的擦拭基台更换掉旧的擦拭基台。
∗
擦拭基台：
N610116409AA
6
将擦拭站安装到原来位置。
∗
请确认擦拭站的位置是否正确。如果放在台子
的边缘部位，运转时有可能损坏吸嘴。
7
关闭安全盖。
8
将伺服开关置于
ON
。
擦拭基台
擦拭站
NPM-D
维修篇
11.6
真空传感器用过滤器的更换
(2
吸嘴头
(
选购件
))
Page 11-32 EJM1DC-MB-11M-00
11.6
真空传感器用过滤器的更换
(2
吸嘴头
(
选购件
))
使用工具
六角扳手
(
对边
2.5mm)
、棉棒
需要时间
[min]
5
通知
在进行此作业前，请务必阅读
“
关于直线马达的使用
”
。
过滤器的更换时间大约为一年。
(
根据使用条件而不同。
)
如果因过滤器堵塞而导致了传感器值降低，将会在监视器画面上显示更换过滤器的信息。请按照下
述步骤更换过滤器。
∗
这项作业时，前侧的
2
吸嘴头需从后侧、后侧的
2
吸嘴头需从前侧进行。
1
将伺服开关置于
OFF
。
2
打开安全盖。
3
将需要更换的吸嘴头的臂移动到相反
侧。
∗
在前侧实施作业时，请将前侧臂移动到后侧。
在后侧实施作业时，请将后侧臂移动到前侧。
∗
更换过滤器时，请注意不要给
X
轴的线性标尺
保护盖施加压力。
否则有可能会导致保护盖变形，而与线性标尺
读取头产生干涉。
线性标尺
保护盖
