NPM-D 维修篇 9.16 高度偏移量 EJM1DC-MB-09M -00 Page 9-95 11 按 + [ 确认 ] 。 • 吸头将会移动到测量位置。 12 安装吸着位置高度示教量具。 ∗ 请将吸着位置高度示教量具安装在程 序 3. 中选 择的工作台的左侧 2 号插槽上。 13 按 + [ 确认 ] 。 • 将会进行校准。 吸着位置高度示教量具 (2 号插槽 ) UnitCalibHeadHi ghtMeasure- 02C00…
NPM-D
维修篇
9.16
高度偏移量
Page 9-94 EJM1DC-MB-09M-00
5
安装吸嘴。
16
吸嘴吸头
∗
请将
230CS
吸嘴安装在吸嘴位置
5
上。
12
吸嘴吸头
∗
请将
230CS
吸嘴安装在吸嘴位置
4
上。
8
吸嘴吸头
∗
请将
230C
吸嘴安装在吸嘴位置
3
上。
2
吸嘴吸头
∗
请将
1002
号吸嘴安装在吸嘴位置
2
上。
6
将伺服开关置于
OFF
。
7
打开安全盖。
8
安装吸嘴。
9
关闭安全盖。
10
将伺服开关置于
ON
。
NPM-D
维修篇
9.16
高度偏移量
EJM1DC-MB-09M-00 Page 9-95
11
按
+ [
确认
]
。
•
吸头将会移动到测量位置。
12

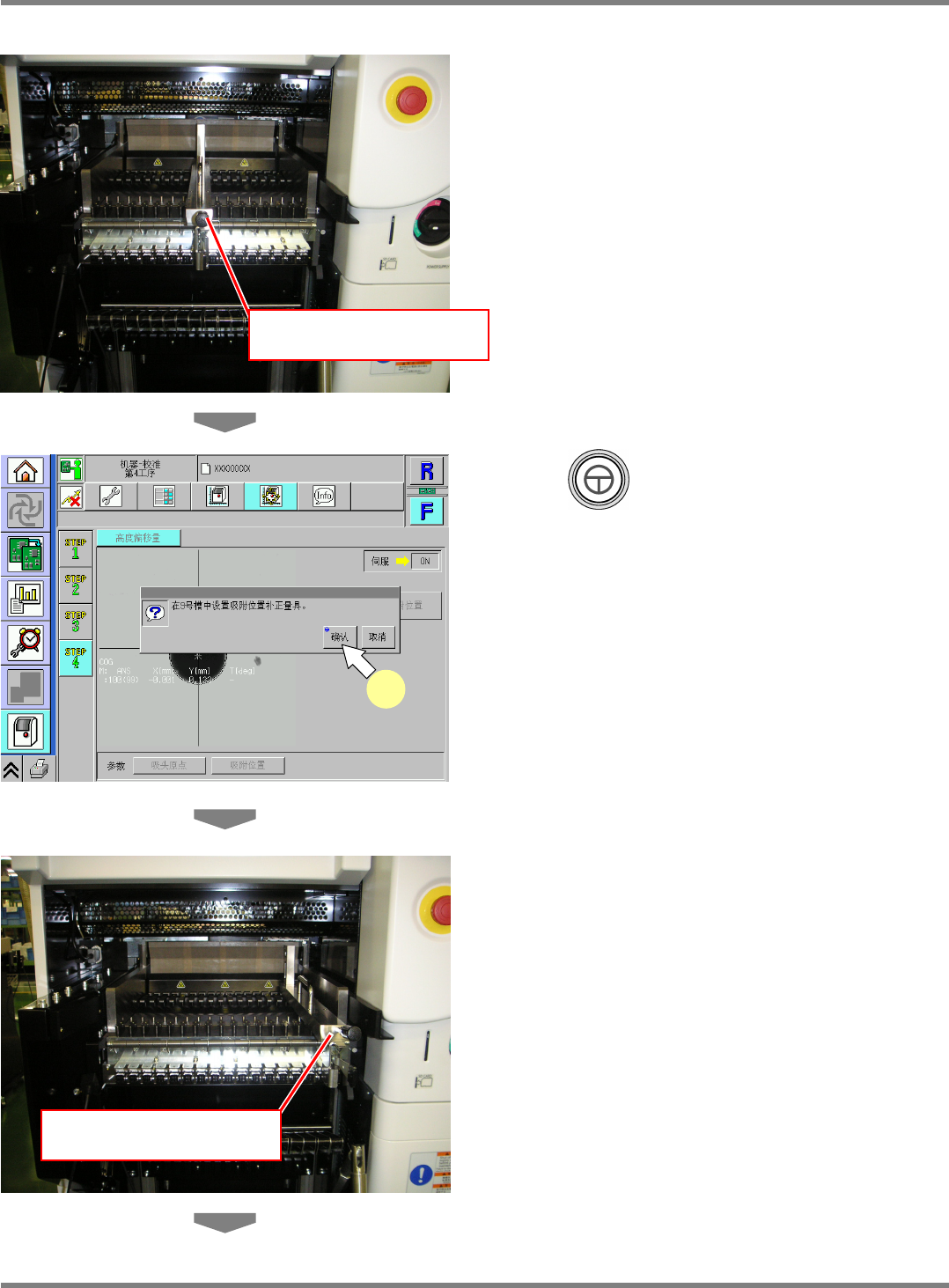

安装吸着位置高度示教量具。
∗
请将吸着位置高度示教量具安装在程序
3.
中选
择的工作台的左侧
2
号插槽上。
13
按
+ [
确认
]
。
•
将会进行校准。
吸着位置高度示教量具
(2
号插槽
)
UnitCalibHeadHightMeasure-02C00
11
UnitCalibHeadHightMeasure-03C00
13
吸附位置高度示教量具
NPM-D
维修篇
9.16
高度偏移量
Page 9-96 EJM1DC-MB-09M-00
14
安装吸着位置高度示教量具。
∗
请将吸着位置高度示教量具安装在程序
3.
中选
择的工作台的中央部
9
号插槽上。
15
按
+ [
确认
]
。
•
将会进行校准。
16
安装吸着位置高度示教量具。
∗
请将吸着位置高度示教量具安装在程序
3.
中选
择的工作台的右侧
16
号插槽上。
吸着位置高度示教量具
(9
号插槽
)
吸着位置高度示教量具
(16
号插槽
)
UnitCalibHeadHightMeasure-04C00
15
