NPM-D 维修篇 4.3 移载吸头的清扫 (2 吸嘴吸头 ( 选购件 )) EJM1DC-MB-04M -00 Page 4-27 6. 吸嘴配置的确认 吸嘴安装结束后，请再次确认设置在 移载吸头上的吸嘴位置和方 向。 ∗ < 吸嘴设定 > 画面上所显示的是从操作人员一侧所 能看到的吸嘴配置状况。 1 按 。 2 按 。 3 按 。 4 选择工作台。 5 确认吸嘴配置。 ChangeNozz leSet-01C00 3 2…
NPM-D
维修篇
4.3
移载吸头的清扫
(2
吸嘴吸头
(
选购件
))
Page 4-26 EJM1DC-MB-04M-00
移载吸头尖端部
5
旋转
θ
方向止动器使之面向操作人员
一侧。
∗
改变止动器的方向，以便在确认吸嘴方向的同
时能够进行安装作业。
∗
设定时，应将
θ
方向止动器的突起部位与吸嘴
缘部的较狭窄的沟槽相一致。否则会降低实装
的精度。

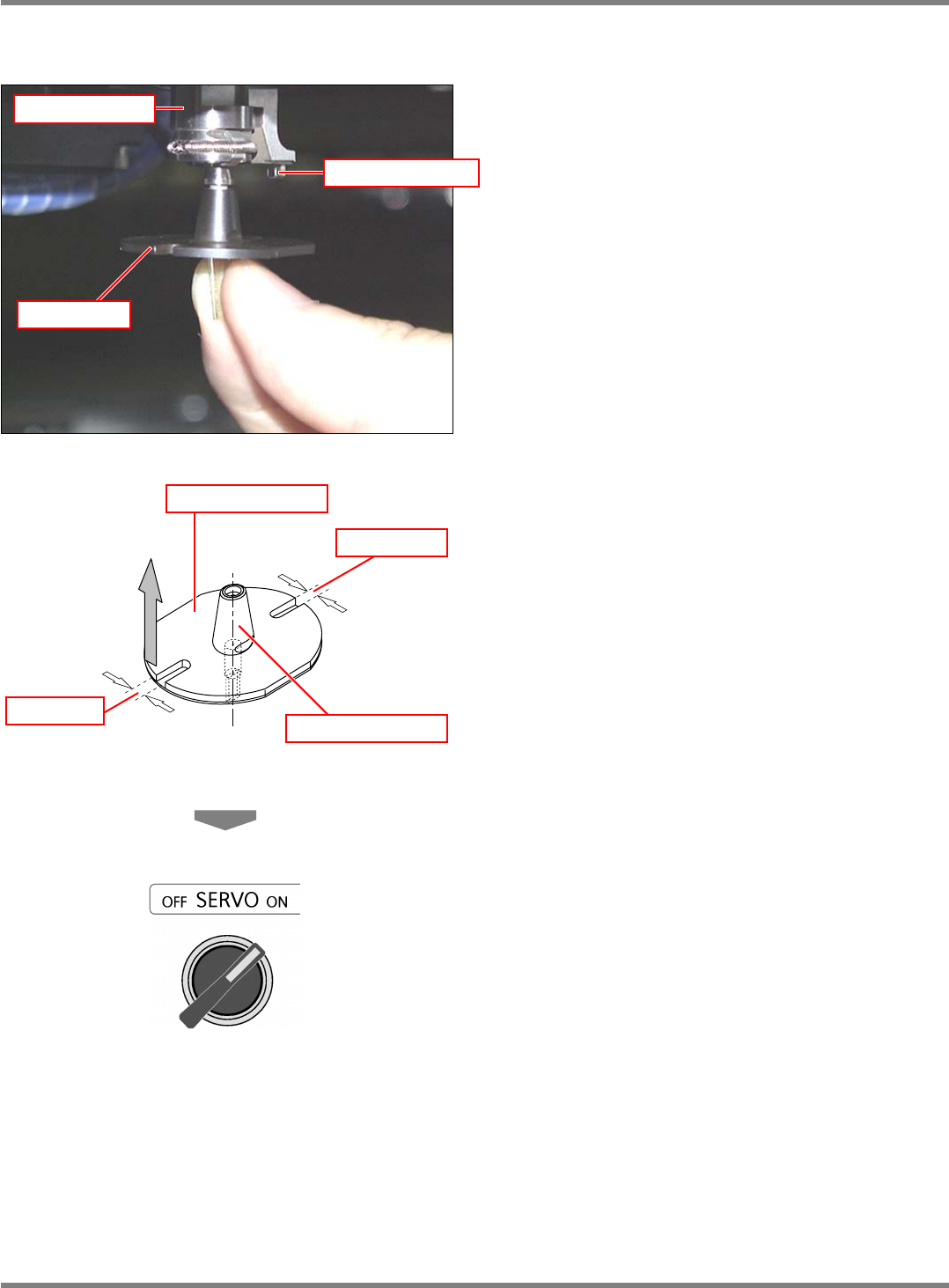

6
安装吸嘴。
∗
将吸嘴的窄一侧沟槽与吸嘴座的
θ
方向止动器
对在一起，同时将吸嘴从正下方垂直上顶，轻
轻地推至被夹住的位置。
7
关闭安全盖。
8
将伺服开关置于
ON
。
443C-348P
θ
方向止动器
吸嘴
吸嘴座
∗∗∗∗∗
443C-303E
较窄的沟槽
较宽的沟槽
吸嘴锥形面
刻印
(
吸嘴
No.)
NPM-D
维修篇
4.3
移载吸头的清扫
(2
吸嘴吸头
(
选购件
))
EJM1DC-MB-04M-00 Page 4-27

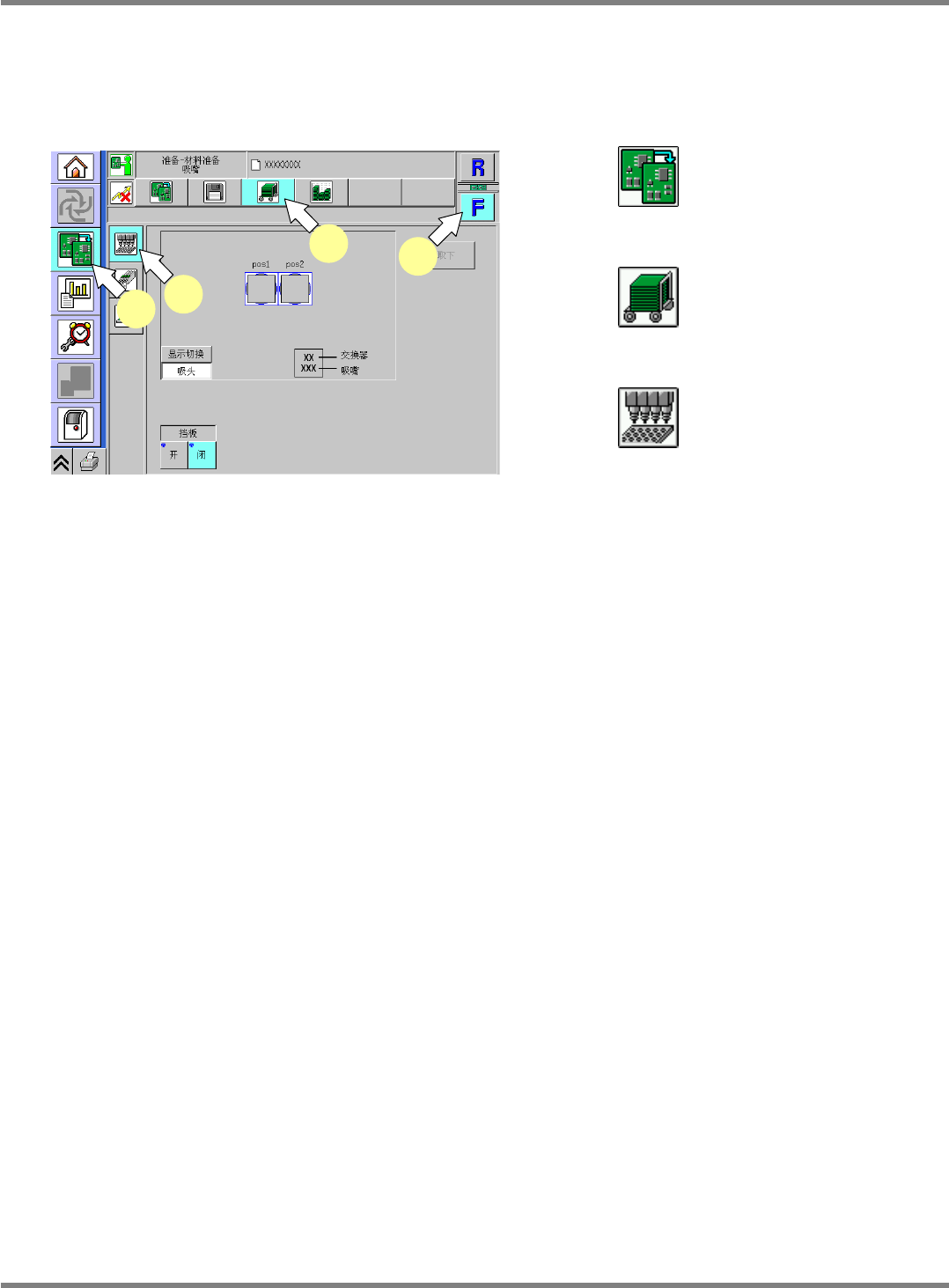

6.
吸嘴配置的确认
吸嘴安装结束后，请再次确认设置在移载吸头上的吸嘴位置和方向。
∗
<
吸嘴设定
>
画面上所显示的是从操作人员一侧所能看到的吸嘴配置状况。
1
按 。
2
按
。
3
按
。
4
选择工作台。
5
确认吸嘴配置。
ChangeNozzleSet-01C00
3
2
1
4
NPM-D
维修篇

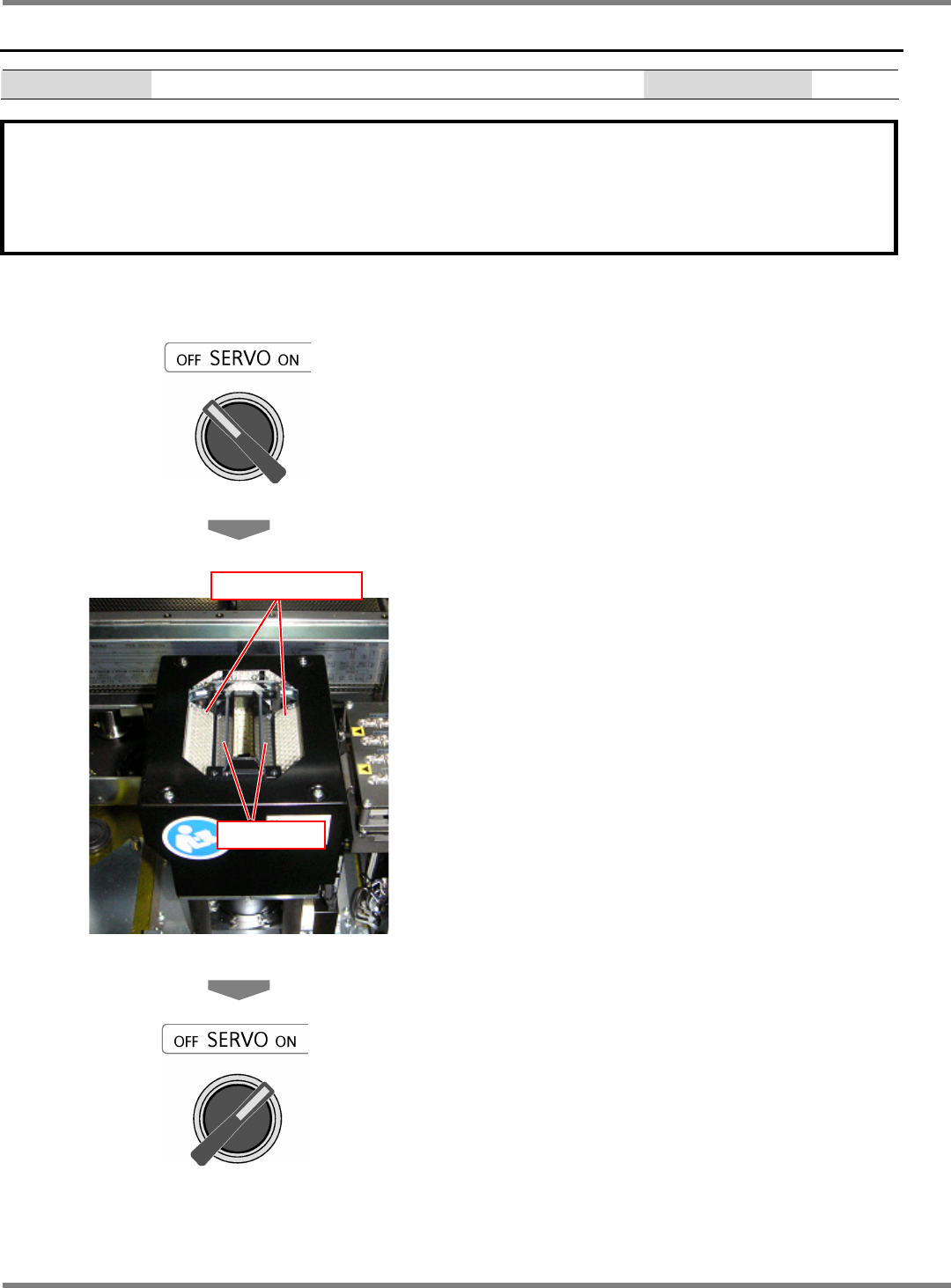

4.4
线性照相机玻璃罩的清扫
Page 4-28 EJM1DC-MB-04M-00
4.4
线性照相机玻璃罩的清扫
使用工具
棉纱布等
需要时间
[min]
1
要求
该维护作业，应在主电源开关处于
ON
的状态下进行。在吸头的动作范围内进行作业
时，请务必使伺服开关处于
OFF
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的
供电。
)
请按下述步骤，清扫线性照相机玻璃罩。玻璃罩上附着灰尘等污物，是产生识别错误的主要原因。
1
将伺服开关置于
OFF
。
2
打开安全盖。
3
将臂往里面推。
4
清除线性照相机照明上面玻璃罩上的
灰尘等污物。
∗
请注意勿使遮光板发生变形。遮光板发生变形，
是产生识别错误的主要原因。
∗
清扫玻璃罩时请使用软棉纱布。同时，请注意
不要让玻璃罩的表面受到损伤。若玻璃罩受到
损伤，则照相机有无法正常拍摄的危险。
5
关闭安全盖。
6
将伺服开关置于
ON
。
遮光板
玻璃罩
