NPM-D 维修篇 9.6 实装位置 / 传送带 EJM1DC-MB-09M -00 Page 9-29 30 关闭安全盖。 31 将伺服开关置于 ON 。 32 按 + [ 确认 ] 。 • 宽度调整轴会移动到原点，支撑块会 上升。 33 确认是否已正常结束。 DualUnitCalibCon veyorPCBPos-10C50 32 DualUnitCalibCon veyorPCBPos-12C50 33
NPM-D
维修篇
9.6
实装位置
/
传送带
Page 9-28 EJM1DC-MB-09M-00
23
关闭安全盖。
24
将伺服开关置于
ON
。
25
按
+ [
确认
]
。
26
按
+ [
确认
]
。
•
吸头将会移动到退避位置。
27
将伺服开关置于
OFF
。
28
打开安全盖。
29
拆下贴装高度示教量具。
DualUnitCalibConveyorPCBPos-08C50
25
DualUnitCalibConveyorPCBPos-09C50
26
NPM-D
维修篇
9.6
实装位置
/
传送带
EJM1DC-MB-09M-00 Page 9-29
30
关闭安全盖。
31
将伺服开关置于
ON
。
32
按
+ [
确认
]
。
•
宽度调整轴会移动到原点，支撑块会上升。
33
确认是否已正常结束。
DualUnitCalibConveyorPCBPos-10C50
32
DualUnitCalibConveyorPCBPos-12C50
33
NPM-D
维修篇
9.6
实装位置
/
传送带
Page 9-30 EJM1DC-MB-09M-00

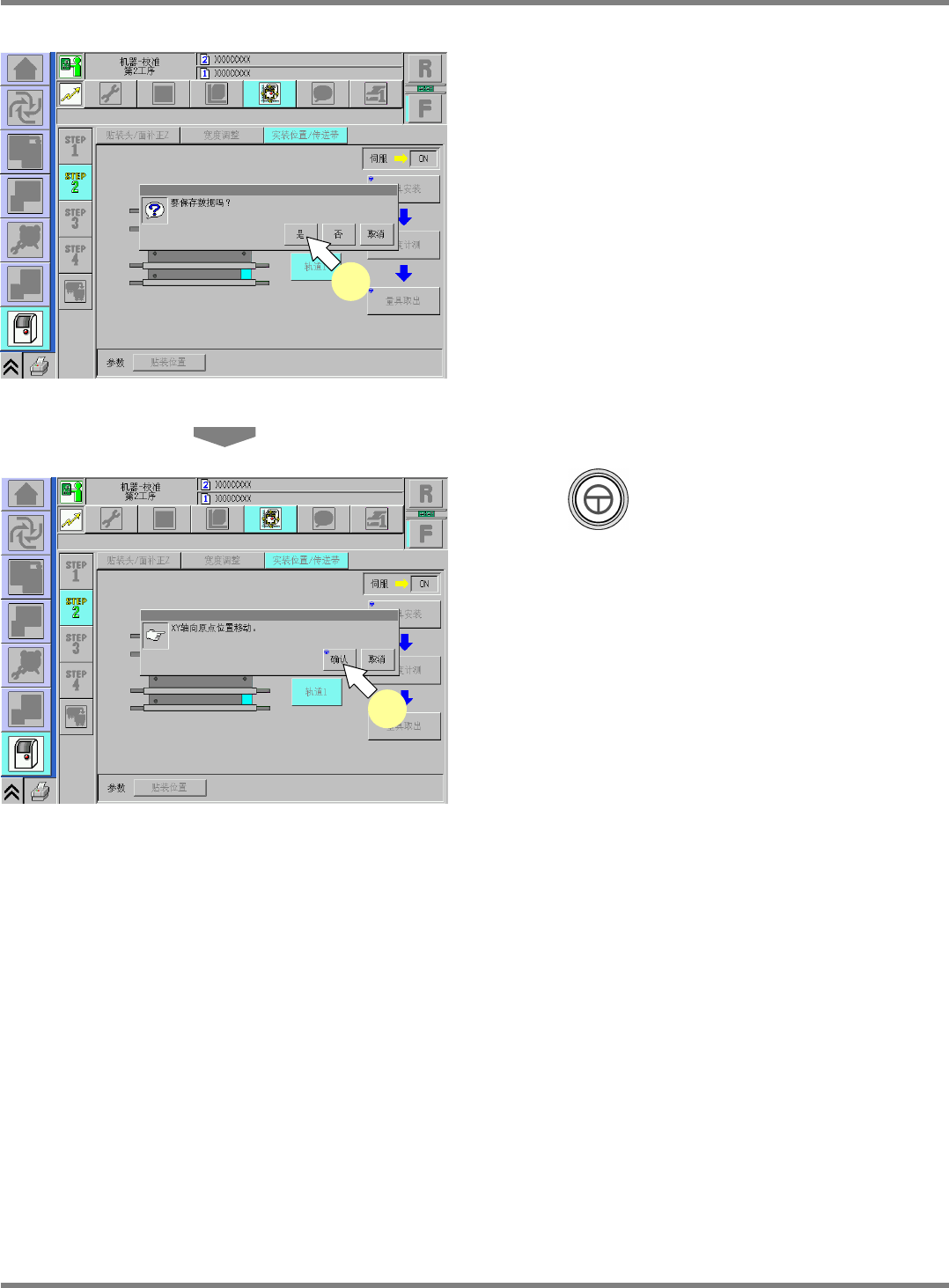

34
保存数据。
•
若按
[
否
]
，将会进行原点复归，通过校准获得的
数据将被失掉。
35
按
+ [
确认
]
。
•
吸头将会移动到原点位置。
•
上述操作完毕后，画面将会转换。
DualUnitCalibConveyorPCBPos-14C50
35
DualUnitCalibConveyorPCBPos-13C50
34
