NPM-D 维修篇 5.1 对基板传送带供给润滑脂 Page 5-4 EJM1DC-MB-05M-00 9 安装供料器盖。 10 关闭安全盖。 11 将伺服开关置于 ON 。 12 安装交换台车。 13 进入维护画面，选择要使其动作的轴。 14 按操作面板的 + [ 连续动作 ] 。 15 按操作面板的 + [ 执行 ] 。 ∗ 请使各轴 (W1 、 W2) 连续进行 5 次以上往复动 作。 16 按 停止动作。 DualMainteC…

100%1 / 504
NPM-D
维修篇
5.1
对基板传送带供给润滑脂
EJM1DC-MB-05M-00 Page 5-3
5
将伺服开关置于
OFF
。
6
打开安全盖。
7
卸下供料器工作台盖。
供给润滑脂。
8
向基板传送带的宽度调整滚珠丝杠
、
线性导轨
、滚珠花键
上供给润滑脂。
使用润滑脂
: LCG100
请用润滑脂枪从润滑脂注入口
(
轨道
1
、
2
的可动侧轨道
)
供给润滑脂。
压出
1
次
(
约
0.9 cm
3
)
请在线性导轨的两侧涂上薄薄的润滑脂。
请向滚珠花键涂敷一层薄的润滑脂。
轨道
1
左侧
轨道
1
右侧
轨道
2
右侧
轨道
2
左侧
宽度调整滚珠丝杠
(
润滑脂注入口
)
滚珠花键
宽度调整滚珠丝杠
(
润滑脂注入口
)
宽度调整滚珠丝杠
(
润滑脂注入口
)
线性导轨
线性导轨
宽度调整滚珠丝杠
(
润滑脂注入口
)
线性导轨
NPM-D
维修篇
5.1
对基板传送带供给润滑脂
Page 5-4 EJM1DC-MB-05M-00
9
安装供料器盖。
10
关闭安全盖。
11
将伺服开关置于
ON
。
12
安装交换台车。
13

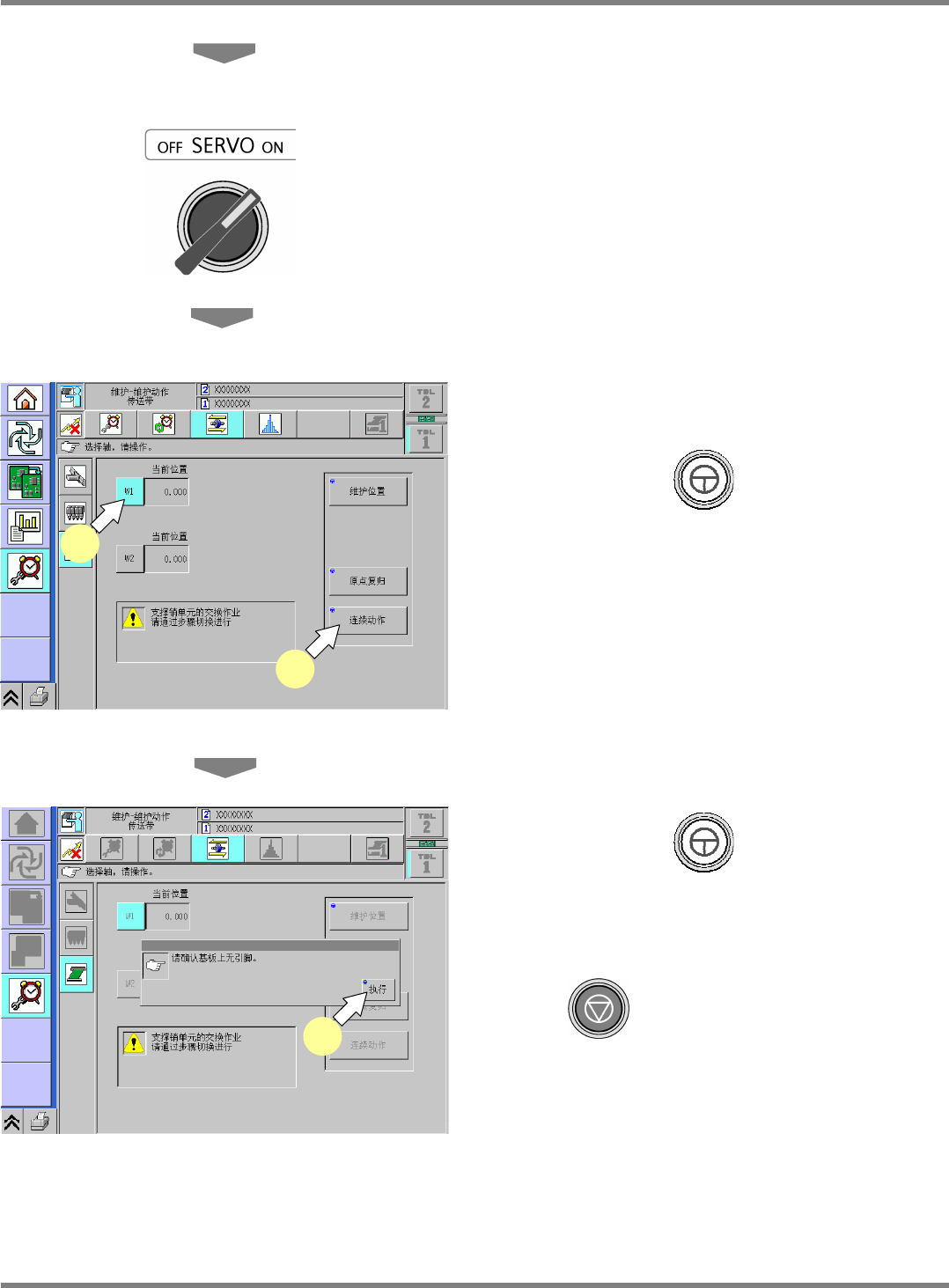

进入维护画面，选择要使其动作的轴。
14
按操作面板的
+
[
连续动作
]
。
15
按操作面板的
+
[
执行
]
。
∗
请使各轴
(W1
、
W2)
连续进行
5
次以上往复动
作。
16
按
停止动作。
DualMainteConveyorMoving-01C00
14
13
DualMainteConveyorMoving-02C00
15
NPM-D
维修篇
5.2 NPM-D
传送带
(
选购件
)
的供给润滑脂
EJM1DC-MB-05M-00 Page 5-5
5.2 NPM-D
传送带
(
选购件
)
的供给润滑脂
使用工具
―
需要时间
[min]
10
要求
该维护作业，应在主电源开关处于
ON
的状态下进行。在吸头的动作范围内进行作业
时，请务必使伺服开关处于
OFF
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的
供电。
)
请按照下述步骤，向传送带部的宽度调整滚珠丝杠、宽度调整线性导轨
(
或者宽度调整线性轴
)
、滚
珠花键涂敷润滑脂。
∗ 本作业请在双轨模式下进行。
(
“10.4
双式传送带切换为单轨模式
”)
1

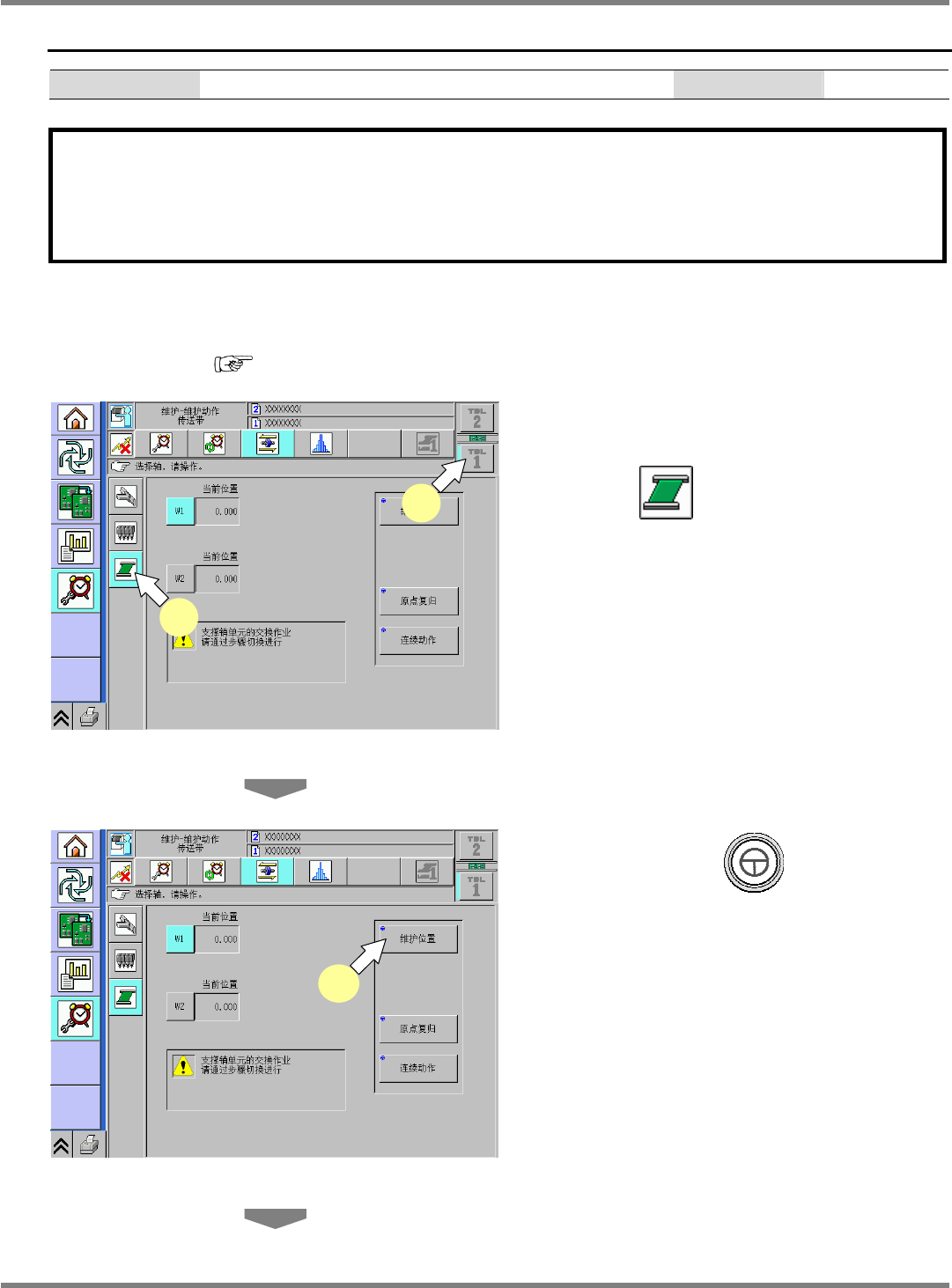

使维护动作画面显示出。
2
选择
。
3
选择工作台。
4
按操作面板的
+
[
维护位置
]
。
DualMainteConveyorMoving-01C00
2
3
DualMainteConveyorMoving-01C00
4
