NPM-D
维修篇
9.7
高度传感器
EJM1DC-MB-09M-00 Page 9-33
5
按
+ [
确认
]
。
•
为了设置高度传感器示教量具，吸头移动到退
避位置。
6
将伺服开关置于
OFF
。
7
打开安全盖。
8
设置高度传感器示教量具。
∗
进行高度传感器的校准之际，在前后贴装头的
双方上，都将量具设置到轨道
1
上。
∗
将量具的右端对准基板夹具右端的基准标记。
在从右
Æ
左输送的情形下，将左端对准基板
夹具左端的基准标记。
(
照片为从左
Æ
右输送
的情形。
)
UnitCalibHeightSensor-03C01
5
基准标记
(
左
Æ
右输送时
)
基准标记
(
右
Æ
左输送时
)
基准标记
NPM-D
维修篇
9.7
高度传感器
Page 9-34 EJM1DC-MB-09M-00
9
关闭安全盖。
10
将伺服开关置于
ON
。
11
按
+ [
确认
]
。
•
为了安装吸嘴，吸头移动到作业位置。
12
将伺服开关置于
OFF
。
13
打开安全盖。
14
安装吸嘴。
16
吸嘴头
∗
请将
230CS
吸嘴安装到吸嘴位置
5
上。
12
吸嘴头
∗
请将
230CS
吸嘴安装到吸嘴位置
4
上。
8
吸嘴头
∗
请将
230C
吸嘴安装到吸嘴位置
3
上。
2
吸嘴头
∗
请将
1003
号吸嘴安装到吸嘴位置
2
上。
点胶头
∗
请将设置了
7202
号吸嘴的螺丝单元安装到吸
嘴位置
2
上。
UnitCalibHeightSensor-04C01
11
NPM-D
维修篇
9.7
高度传感器
EJM1DC-MB-09M-00 Page 9-35

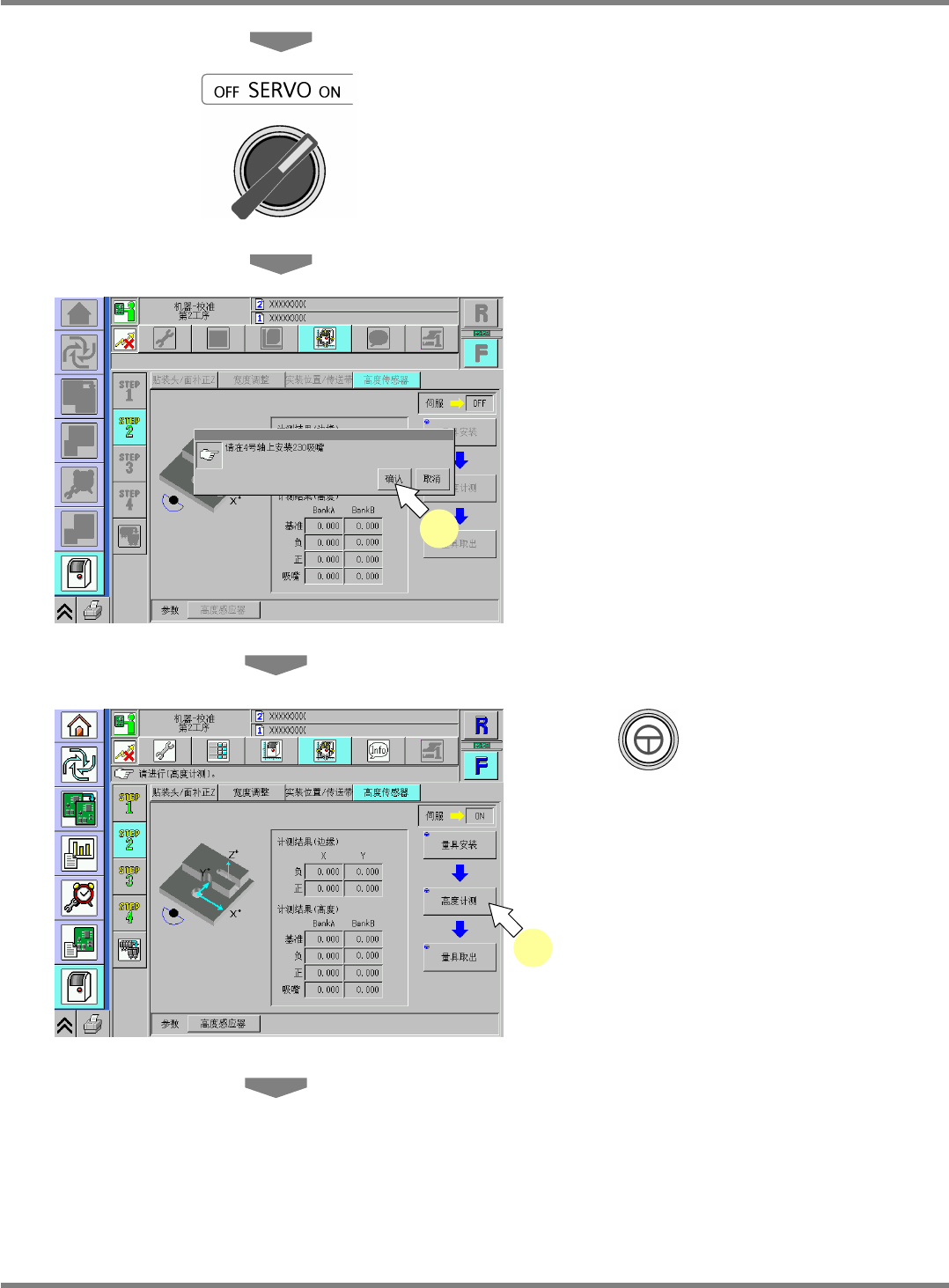

15
关闭安全盖。
16
将伺服开关置于
ON
。
17
按
[
确认
]
。
(
这是
12
吸嘴头的画面。
)
18
按
+ [
高度计测
]
。
•
将开始高度传感器的校准。
UnitCalibHeightSensor-05C01
17
UnitCalibHeightSensor-06C01
18
