NPM-D
维修篇
9.5
宽度调整
Page 9-22 EJM1DC-MB-09M-00
9.5
宽度调整
1
按
。
2
按
[
宽度调整
]
。
3
按
[
轨道
1]
。
4
按
+ [
移动
]
。
∗
基准宽度为
320 mm
。
5
卸下交换台车。
6
将伺服开关置于
OFF
。
7
打开安全盖。
8
卸下供料器工作台盖。
9
使用游标尺测量传送带宽度。
10
安装供料器工作台盖。
11
关闭安全盖。
12
将伺服开关置于
ON
。
DualUnitCalibConveyorWideOrigin-01C50
1
2
4
3
NPM-D
维修篇
9.5
宽度调整
EJM1DC-MB-09M-00 Page 9-23

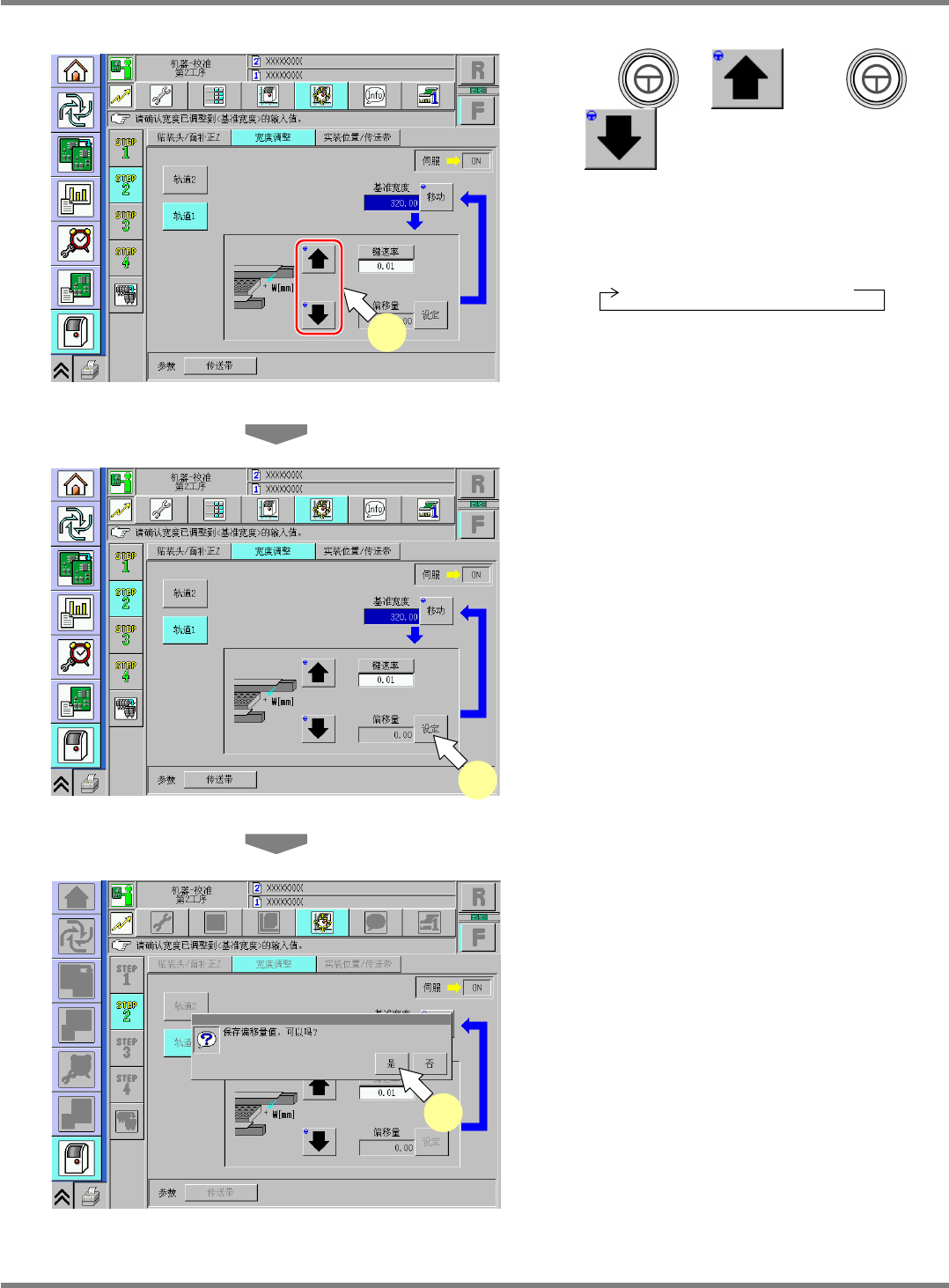

13
按
+
或按
+
。
∗
请将传送带宽度调整到基准宽度
+ 0.5 mm ~
0.7 mm
。
∗
按
[
键速率
]
，可变更动作量。
0.01 mm
→
0.1 mm
→
1 mm
14
反复程序
4. ~ 9.
的操作，直到达到上述
基准宽度。
15
按
[
设定
]
。
•
将会保存调整的结果。
16
保存调整结果。
•
按
[
是
]
，保存调整结果。
DualUnitCalibConveyorWideOrigin-02C50
15
DualUnitCalibConveyorWideOrigin-03C50
16
DualUnitCalibConveyorWideOrigin-02C50
13
NPM-D
维修篇
9.6
实装位置
/
传送带
Page 9-24 EJM1DC-MB-09M-00
9.6
实装位置
/
传送带
该操作是
16
吸嘴吸头、
12
吸嘴吸头、
8
吸嘴吸头、
2
吸嘴吸头、点胶头通用的。
∗
在使用点胶头的情形下，请将已事先设置好校准用吸嘴
(7202
号吸嘴
)
的螺钉单元安装到点胶头上，
并通过排出确认填充粘合剂。
(
生产篇
‘3.13
生产材料的设置
(
点胶头
)’)
另外，请在实施校准之前先确认吸嘴尖端没有附着粘合剂。

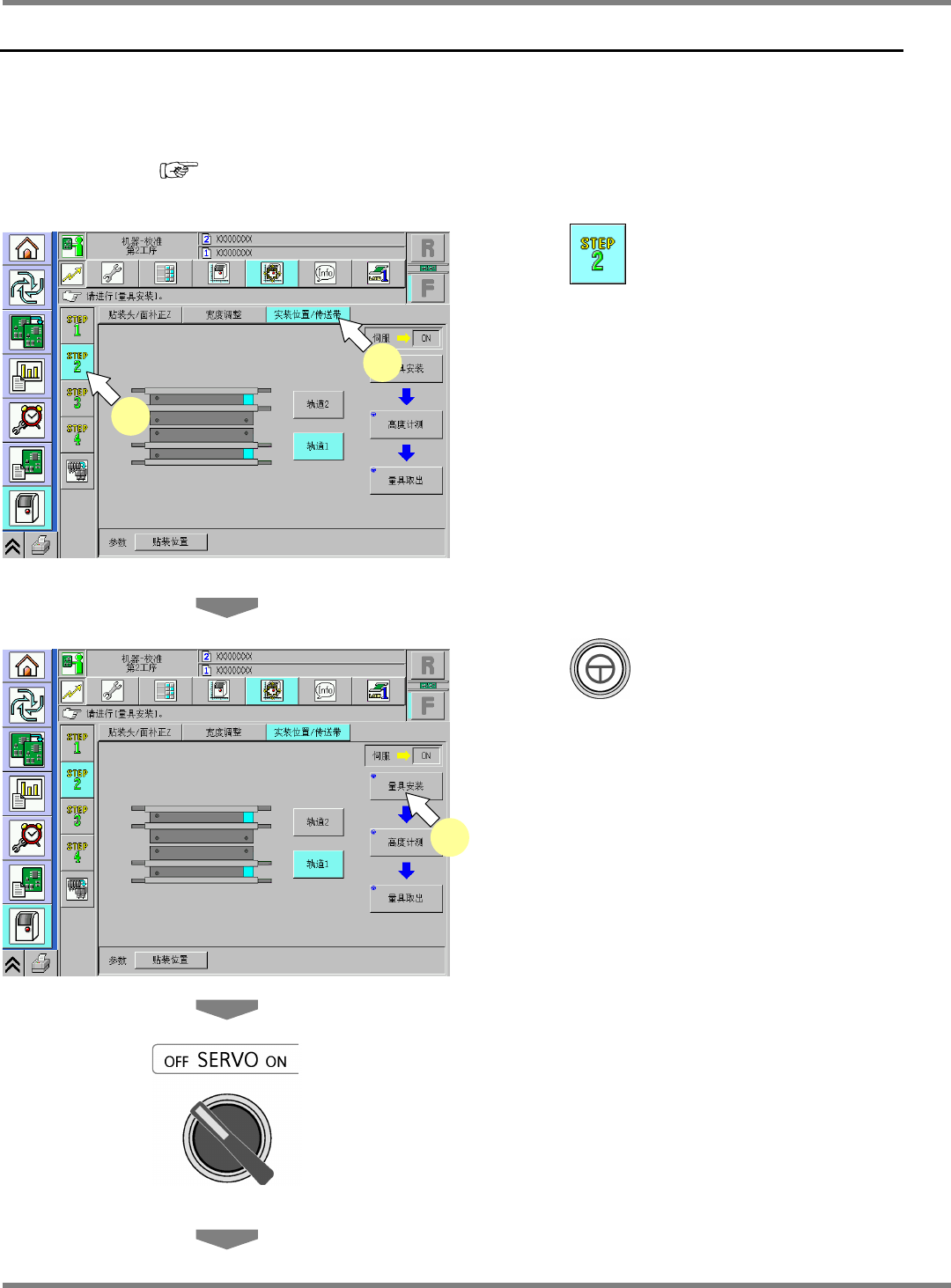

1
按
。
2
按
[
实装位置
/
传送带
]
。
3
按
+ [
量具安装
]
。
•
贴装头将会移动至退避位置，宽度调整轴将会
移动至原点。
4
将伺服开关置于
OFF
。
5
打开安全盖。
DualUnitCalibConveyorPCBPos-01C50
1
2
DualUnitCalibConveyorPCBPos-01C50
3
