1 Einleitung 1.1 Sicherheitshinweise Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 11 Abb.2: Stromversorgungseinschub (SIPLACEX‑Se- rieS, SMPS) 1. Haup…
1 Einleitung
1.1 Sicherheitshinweise
10 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017
Energiezustand der Maschine nach Ausschalten des Hauptschalters
GEFAHR
Lebensgefährliche Spannungen im Stromversorgungseinschub!
Am Stromversorgungseinschub befinden sich Komponenten (Kondensatoren), welche auch
im ausgeschalteten Zustand der Maschine und mit gezogenem Netzstecker noch für ca.
5Minuten lebensgefährliche Spannungen führen können.
► Warten Sie mindestens fünf Minuten bevor Sie Arbeiten am Stromversorgungsein-
schub durchführen.
► Nur Servicetechniker der ASM Assembly Systems GmbH & Co. KG bzw. bei ASM
geschulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung
und der Schütz-Sicherheitsabschaltung (CSB) durchführen.
VORSICHT
Datenverlust!
Um Datenverlust zu vermeiden, schalten Sie die Maschine - außer in Notfällen – erst nach
folgenden Kriterien aus:
► Die Maschine hat die Datenübertragung von Maschinen-, Rüstungs- und Nutzendaten
beendet.
► Die Maschine hat die LP-Bearbeitung beendet.
► Die Maschine hat die Hochlaufphase beendet.
Hauptschalter ausgeschaltet - aber Maschine am Netz angeklemmt
GEFAHR
Lebensgefahr durch Spannungen!
Unsachgemäßer Umgang mit der Maschine kann zu Tod oder schwerer Körperverletzung
sowie erheblichem Sachschaden führen.
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefähr-
liche Spannungen an der Stromversorgung:
► Netz-Anschlussklemmen
► L1, L2 und L3 des Hauptschalters S1
► Servicesteckdose X98
► Nach Ausschalten des Hauptschalters führt die Schütz-Sicherheitsabschaltung (CSB)
noch fünf Minuten lang Spannung.
► Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom
führen, ist orange.
Abb.1: Stromversorgungseinschub (SIPLACESX1/SX2,
SMPS)
1. Hauptschalter (S1)
2. Servicesteckdose (X98)
3. Netz-Anschlussklemmen (X94) für das
Netzversorgungskabel
1 Einleitung
1.1 Sicherheitshinweise
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 11

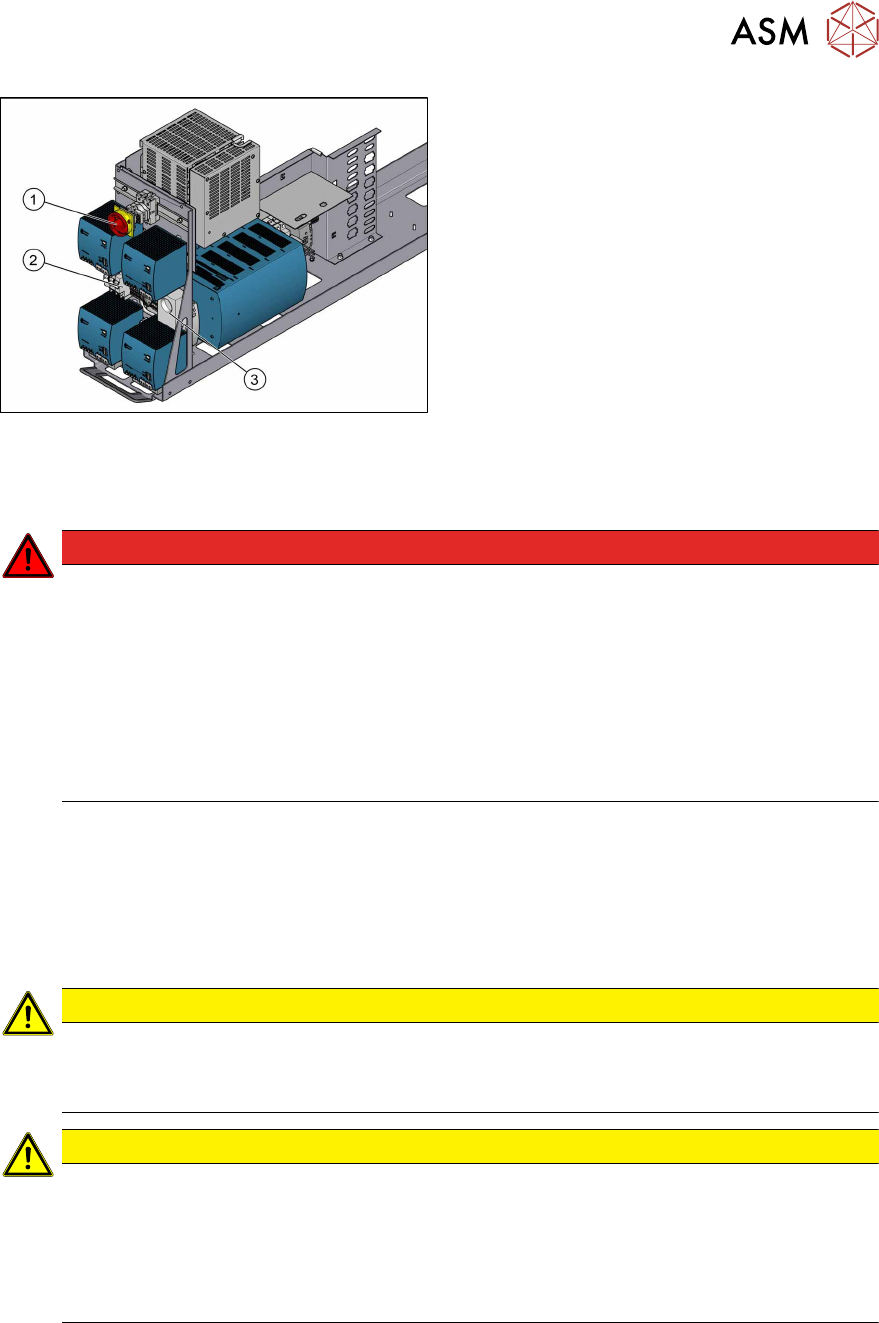

Abb.2: Stromversorgungseinschub (SIPLACEX‑Se-
rieS, SMPS)
1. Hauptschalter (S1)
2. Netz-Anschlussklemmen (X95) für das
Netzversorgungskabel
3. Servicesteckdose (X98)
Hauptschalter ausgeschaltet - Maschine vom Netz abgeklemmt
GEFAHR
Lebensgefährliche Spannungen im Stromversorgungseinschub!
Am Stromversorgungseinschub befinden sich Komponenten (Kondensatoren), welche auch
in ausgeschaltetem Zustand der Maschine und mit gezogenem Netzstecker noch für ca.
fünf Minuten lang lebensgefährliche Spannungen führen können.
► Warten Sie mindestens fünf Minuten bevor Sie Arbeiten am Stromversorgungsein-
schub durchführen.
► Nur Servicetechniker der ASM Assembly Systems GmbH & Co. KG bzw. bei ASM
geschulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung
und der Schütz-Sicherheitsabschaltung (CSB) durchführen.
Druckluftverhältnisse in der Maschine nach Abschalten des Hauptschalters
Beim Ausschalten des Hauptschalters oder Ausfall der Netzversorgung für die Maschine schließt
das elektrisch gesteuerte Hauptventil der Drucklufteinheit. Der Druck fällt innerhalb von fünf Sekun-
den auf 0 MPa (0bar) ab.
1.1.5 Sicherheitshinweise zur Druckluftversorgung
VORSICHT
Verletzungsgefahr durch Druckluft!
Es besteht Verletzungsgefahr beim Abziehen von Druckluftleitungen.
► Ziehen Sie niemals Druckluftleitungen ab, welche unter Druck stehen.
VORSICHT
Längere Unterbrechung der Druckluft kann Beschädigungen hervorrufen.
Bei eingeschalteter Maschine dürfen Sie die Druckluftzufuhr mit dem Absperrhahn maximal
30Minuten unterbrechen.
► Brauchen Sie für die Arbeiten am Pneumatiksystem länger, so müssen Sie die
Maschine am Hauptschalter ausschalten und diese von der Druckluftversorgung tren-
nen.
1 Einleitung
1.2 Was vor Beginn der Arbeiten zu tun ist...
12 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017
1.1.6 Sicherheitshinweise zum Portal
VORSICHT
Beim Verschieben des Portals kann der Bestückkopf beschädigt werden.
Beachten Sie beim Verschieben des Portals unbedingt folgende Punkte:
► Verschieben Sie das Portal niemals, indem Sie mit den Händen gegen den Bestück-
kopf drücken.
► Verschieben Sie das Portal niemals, wenn die Z-Achse abgesenkt ist.
1.2 Was vor Beginn der Arbeiten zu tun ist...
Aufgabe und Zweck
Bevor Sie an der Maschine Instandhaltungs-, Umbau- oder Servicearbeiten in irgendeiner Form
ausführen, müssen Sie diesen, so nicht anders beschrieben, gegen Wiedereinschalten sichern und
dazu entsprechende Warnschilder anbringen. Wenn ein Ausschalten der Maschine nicht nötig oder
möglich ist, dann wird dies explizit beschrieben.
Wenn Sie sich an die nachstehend beschriebene Vorgehensweise halten, ist eine Verletzungsge-
fahr für Mitarbeiter ausgeschlossen.
HINWEIS
Zusätzliche Sicherheitsmaßnahmen
Dieses Verfahren beinhaltet die Mindestanforderungen, die an das Verfahren zum Verrie-
geln bzw. Anbringen von Warnschildern an der Maschine bei Instandhaltungs- und Service-
arbeiten gestellt werden. Zusätzliche Sicherheitsmaßnahmen, die nötig sind, um die Arbeit
sicher zu beenden, können von der Arbeitssicherheit, dem Sicherheitsbeauftragten, dem
Sicherheitskommittee und der Gesundheitsabteilung spezifiziert werden.
Beschreibung
Halten Sie sich immer an die nachstehend beschriebene Vorgehensweise, wenn Sie die Energie in
der Maschine freischalten, regeln oder freisetzen wollen.
► Benachrichtigen Sie alle betroffenen Mitarbeiter.
► Schalten Sie die Maschine und alle Zusatzgeräte ab. Führen Sie das normale Abschalt-
verfahren durch:
ð Drücken Sie den STOPP-Taster.
ð Fahren Sie den Stationsrechner herunter.
ð Schalten Sie die Maschine am Hauptschalter aus.
► Trennen Sie die Maschine von allen Stromquellen:
ð Unterbrechen Sie die Druckluftzuführung.
ð Unterbrechen Sie die Netzversorgung.
► Verriegeln Sie die Anlagen.
ð Bringen Sie überall ein Schloss an, wo dies möglich ist:
