3 Nachrüstsatz für SX-Serie
3.2 Vorbereitende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 27
3.2.2 Einbau der LAN-Karte in den Stationsrechner
Um die LAN-Karte in den Stationsrechner einzubauen, ist es notwendig, den Stationsrechner aus
der Maschine auszubauen.

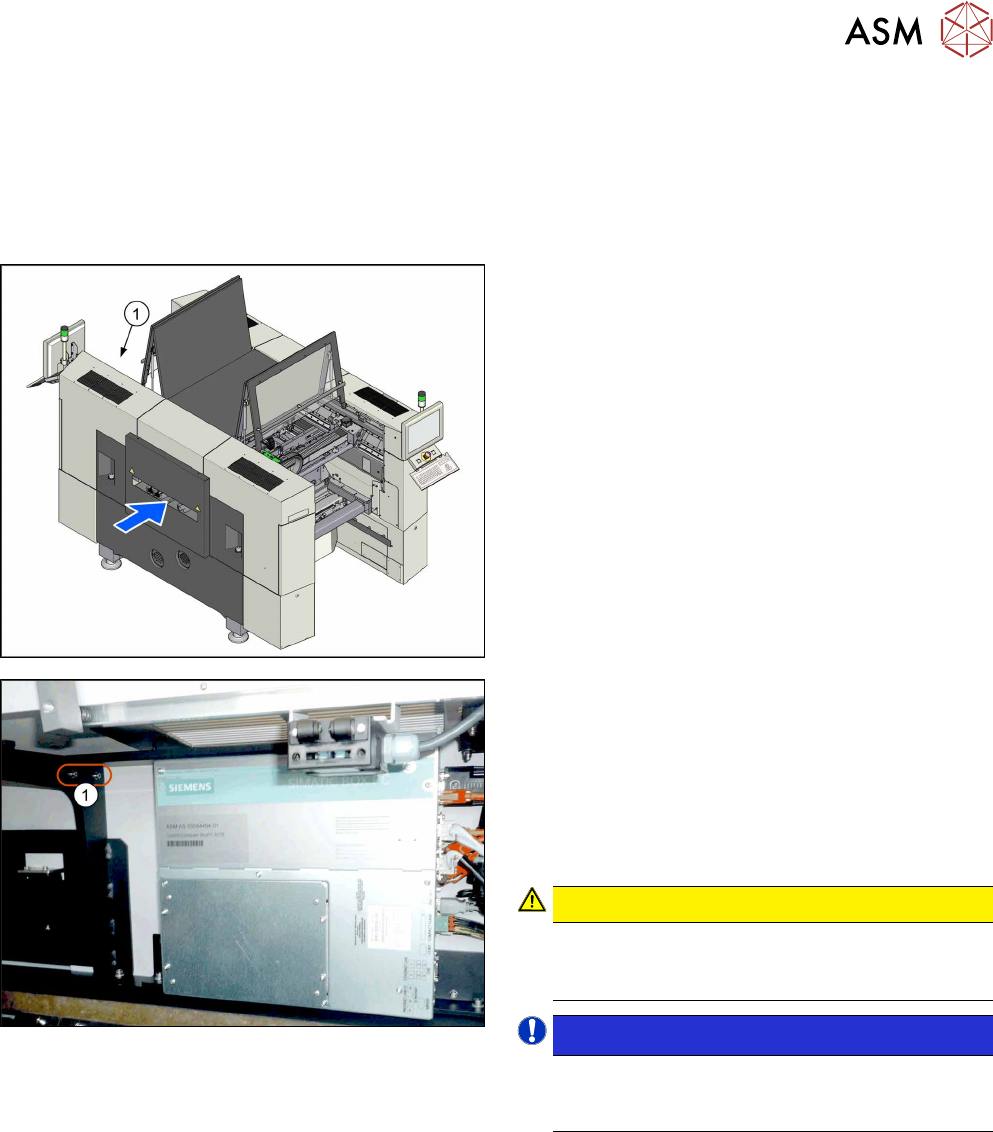

3.2.2.1 Ausbau des Stationsrechners
Zum Ausbau des Stationsrechners gehen Sie wie folgt vor:
► Der Stationsrechner (1) befindet sich am Stell-
platz 2 rechts oben.
► Lösen Sie alle Steckverbindungen zum Stations-
rechner. Markieren Sie sich deren Position, um
diese später wieder eindeutig zuordnen zu kön-
nen.
► Lösen Sie die Befestigungsschrauben (1) am
Haltewinkel für den Stationsrechner. Daraufhin
können Sie den Stationsrechner nach unten weg-
klappen.
VORSICHT!
Magnete (400 Nm Magnetkraft)
Achten Sie darauf, den Stationsrechner nicht zu
dicht an die Magnete zu bringen.
.
HINWEIS!
Unten am Stationsrechner befinden sich
Gummifüße. Diese sitzen in speziellen Aus-
sparungen.
.
► Schrauben Sie den Haltewinkel vom Stations-
rechner ab.
3 Nachrüstsatz für SX-Serie
3.2 Vorbereitende Arbeiten
28 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017

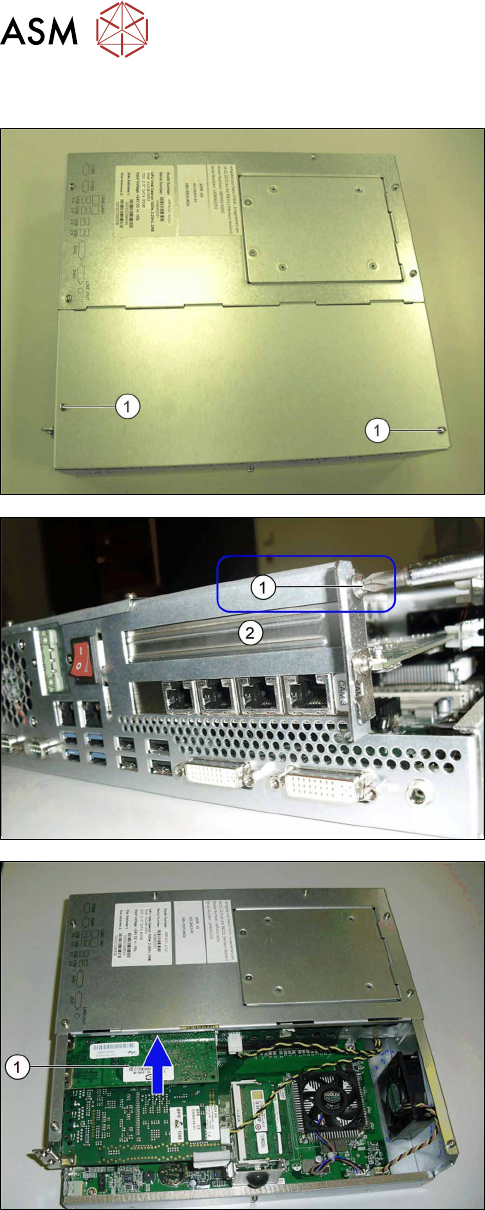

3.2.2.2 Einbau der LAN-Karte
► Entfernen Sie die Befestigungsschrauben (1) der
Abdeckung des Stationsrechners und nehmen
Sie diese ab.
► Entfernen Sie die Schraube (1) der Halterung.
► Entfernen Sie die Schutzabdeckung (2).
► Setzen Sie an dieser Stelle die neue LAN-Karte
(1) ein.
3 Nachrüstsatz für SX-Serie
3.2 Vorbereitende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 29
► Setzen Sie die Abdeckung (1) wieder auf und
schrauben Sie diese fest.
► Schrauben Sie den Haltewinkel (2) vom Stations-
rechner wieder fest.
3.2.2.3 Einbau des Stationsrechners
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
