3 Nachrüstsatz für SX-Serie
3.4 Einzug der Kabel in die Maschine
36 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017

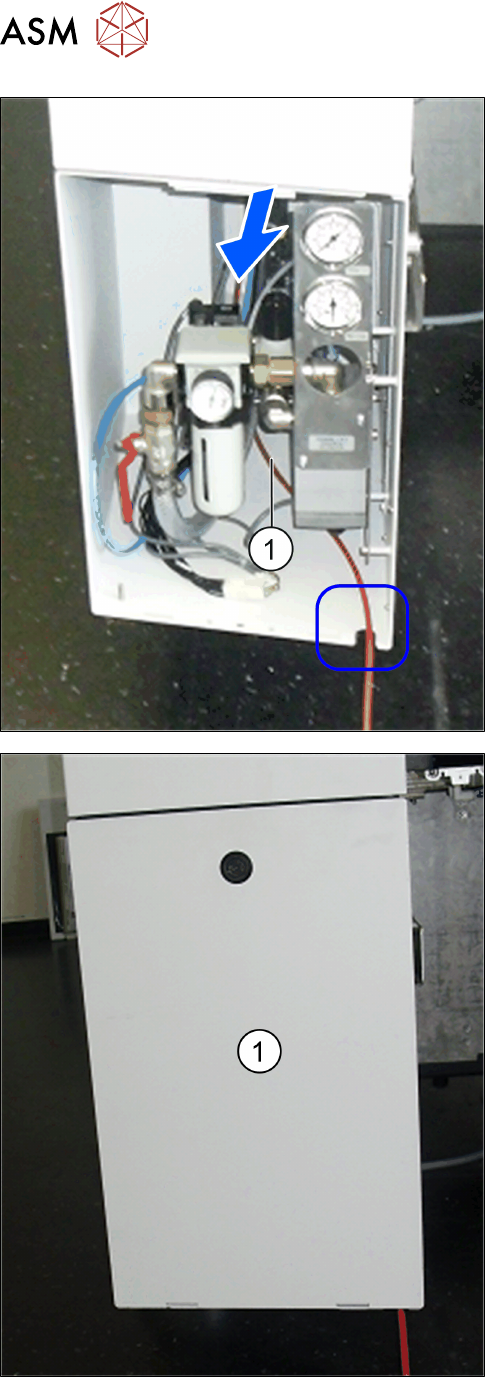

► Legen Sie das Kabel durch die untere Ausspa-
rung der Pneumatikeinheit.
► Befestigen Sie wieder die Tür der Pneumatikein-
heit (1) und schließen Sie diese wieder ab.
► Montieren Sie wieder die Abdeckungen der
Transportsteuerung.
3 Nachrüstsatz für SX-Serie
3.4 Einzug der Kabel in die Maschine
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 37
3.4.2 Kabel zum Anschluss des BulkFeeder X-Rechner an den Stationsrechner
Zum Anschluss des BulkFeeder X-Rechners an den Stationsrechner müssen Sie ein LAN-Kabel in
der Maschine am Infrastrukturkasten verlegen. Gehen Sie dazu wie folgt vor:

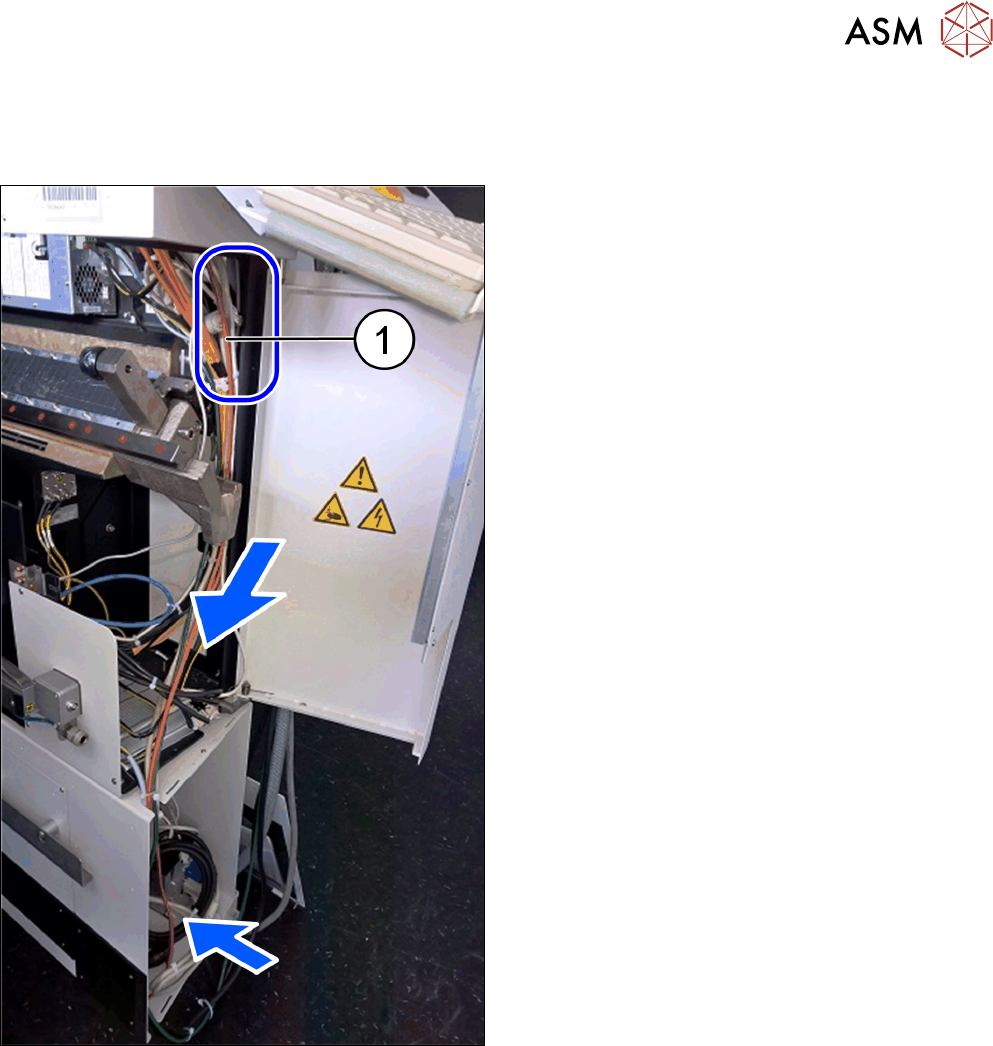

► Verlegen Sie das LAN-Kabel (1) vom Stations-
rechner nach unten zum BulkFeeder X-Rechner.
3 Nachrüstsatz für SX-Serie
3.5 Anschluss der Kabel
38 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017
3.5 Anschluss der Kabel
Anschluss des BulkFeeder X-Rechners an den Stationsrechner
Im Infrastrukturkasten im Sektor 4 liegt das Kabel 03068126-xx.
Das Kabel ist für die Spannungsversorgung von Optionen wie 3D Koplan oder Siplace BULK Fee-
der vorgesehen.

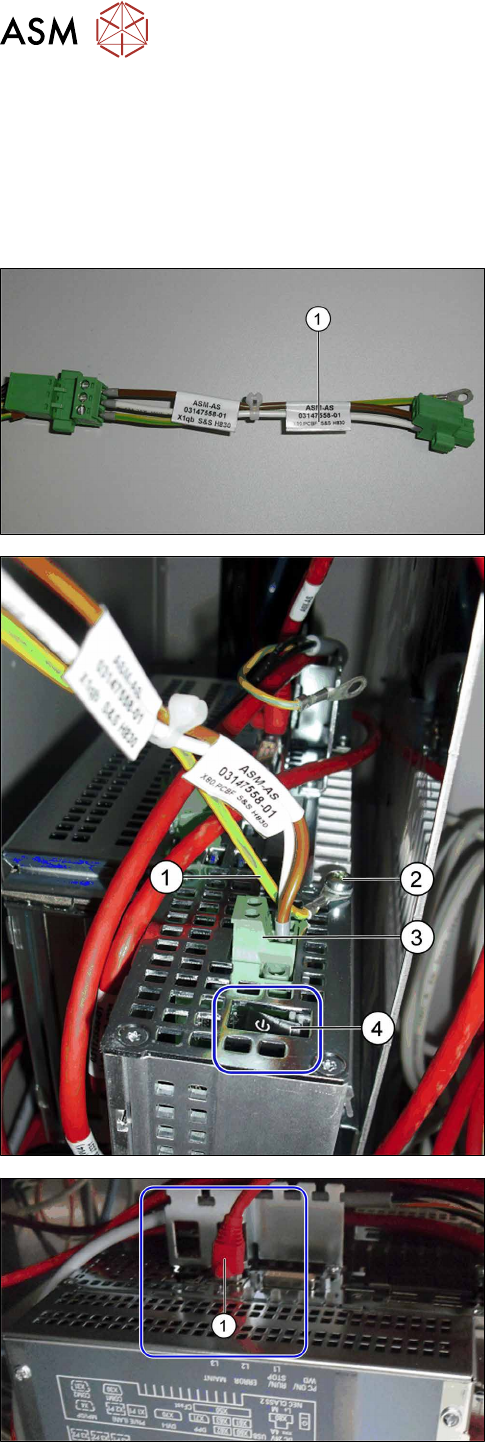

► Stecken Sie den Adapter 03147558-xx (1) an das
Kabel 03068126-xx.
► Befestigen Sie den gelb/grünen Schutzleiter vom
Adapter 03147558-xx (1) am BULK-Feeder X-
Rechner (2).
► Stecken Sie den Stecker auf den Anschluss für
die Spannungsversorgung des BULK Feeder X-
Rechners (3).
► Stellen Sie den Schalter des BulkFeeder X-Rech-
ners (4) auf "on"
► Schließen Sie den BulkFeeder X-Rechner an den
Stationsrechner mit dem LAN-Kabel (1) am
Steckplatz X1P1 an.
