5 Abschließende Arbeiten
5.2 Konfiguration des BulkFeeder X-Rechners
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 63

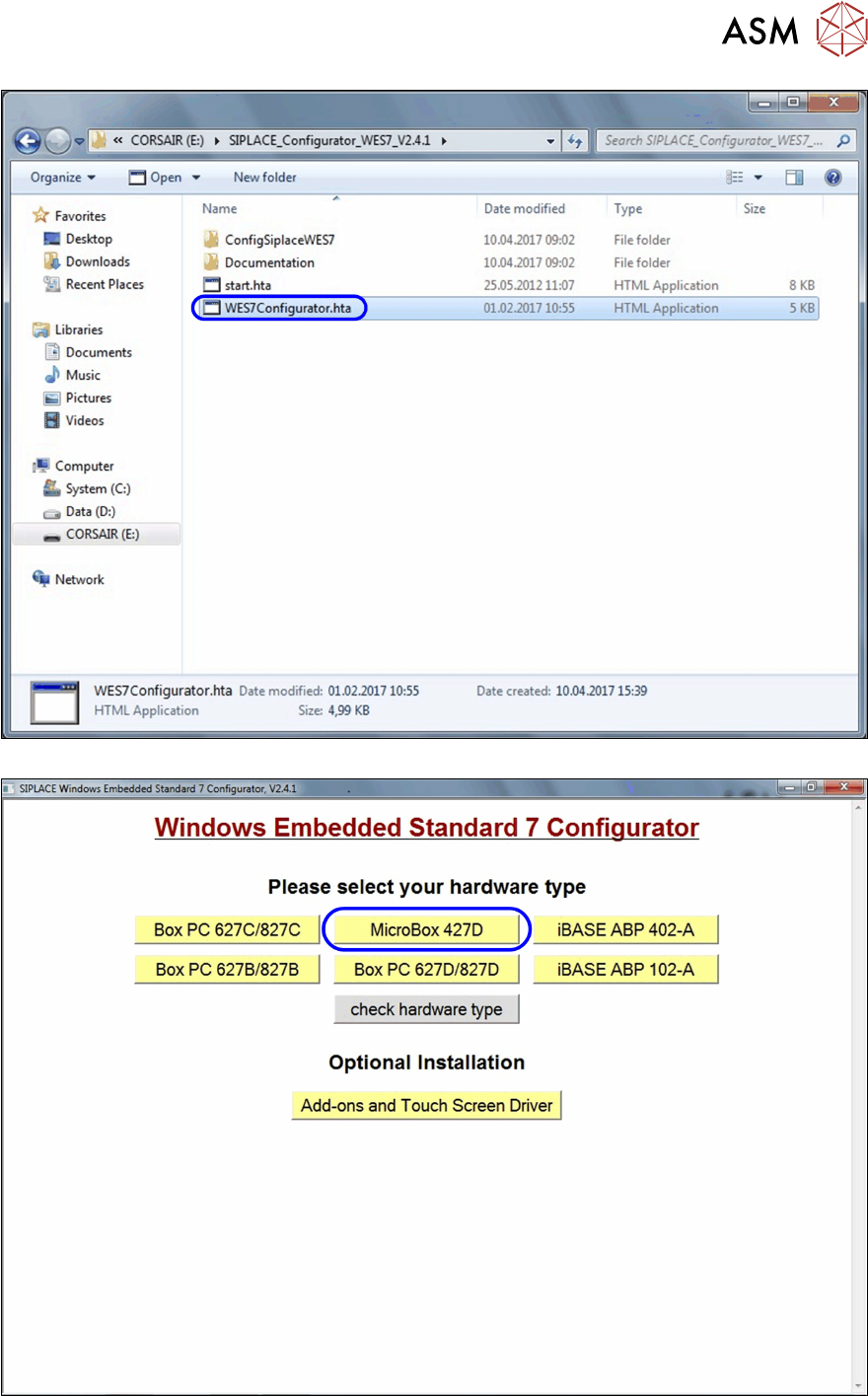

► Starten Sie die Konfiguration durch eine Doppelklick auf die Datei WES7Configurator.hta.
► Klicken Sie auf MicroBox 427D.
5 Abschließende Arbeiten
5.2 Konfiguration des BulkFeeder X-Rechners
64 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017

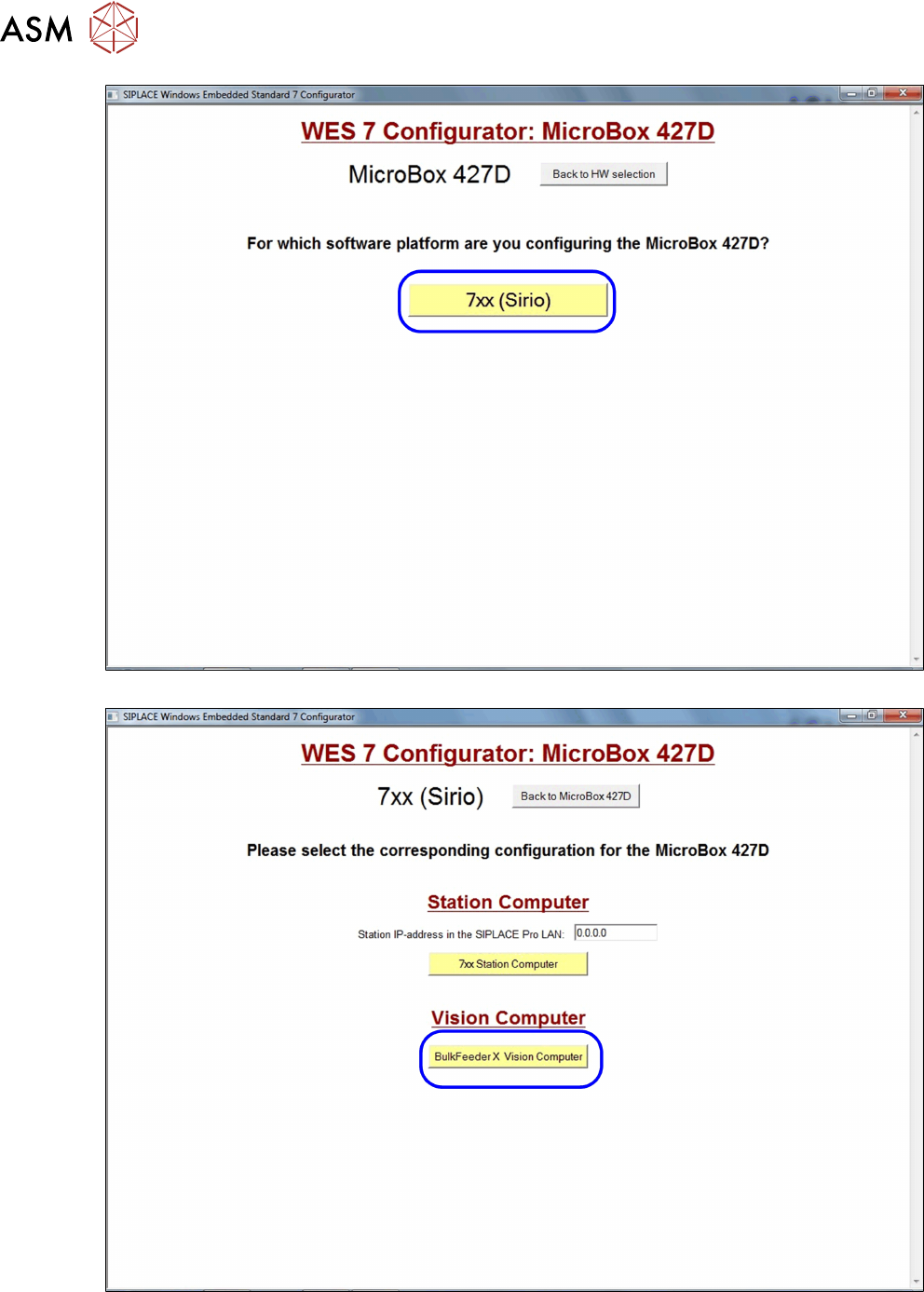

► Klicken Sie auf 7xx (Sirio).
► Tragen Sie unter Station IP-address in the SIPLACE Pro LAN die Adresse des SIPLACE
Pro-Rechners ein.
► Wählen Sie dann BulkFeeder X Vision Computer. Der Box-PC ist als BulkFeeder X-Rech-
ner konfiguriert.
5 Abschließende Arbeiten
5.2 Konfiguration des BulkFeeder X-Rechners
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 65
► Installieren Sie anschließend die Stationssoftware, siehe 5.3 "Installation der Stationssoftwa-
re" [}66].
5.2.3 Konfiguration der zusätzlichen LAN-Karte
Gehen Sie zur Konfiguration der zusätzlich eingebauten LAN-Karte in den Stationsrechner der SX-
Serie bzw. der X-Serie S ab Seriennummer H001 wie folgt vor:
► Wählen Sie Start – Control Panel – Network and Internet.

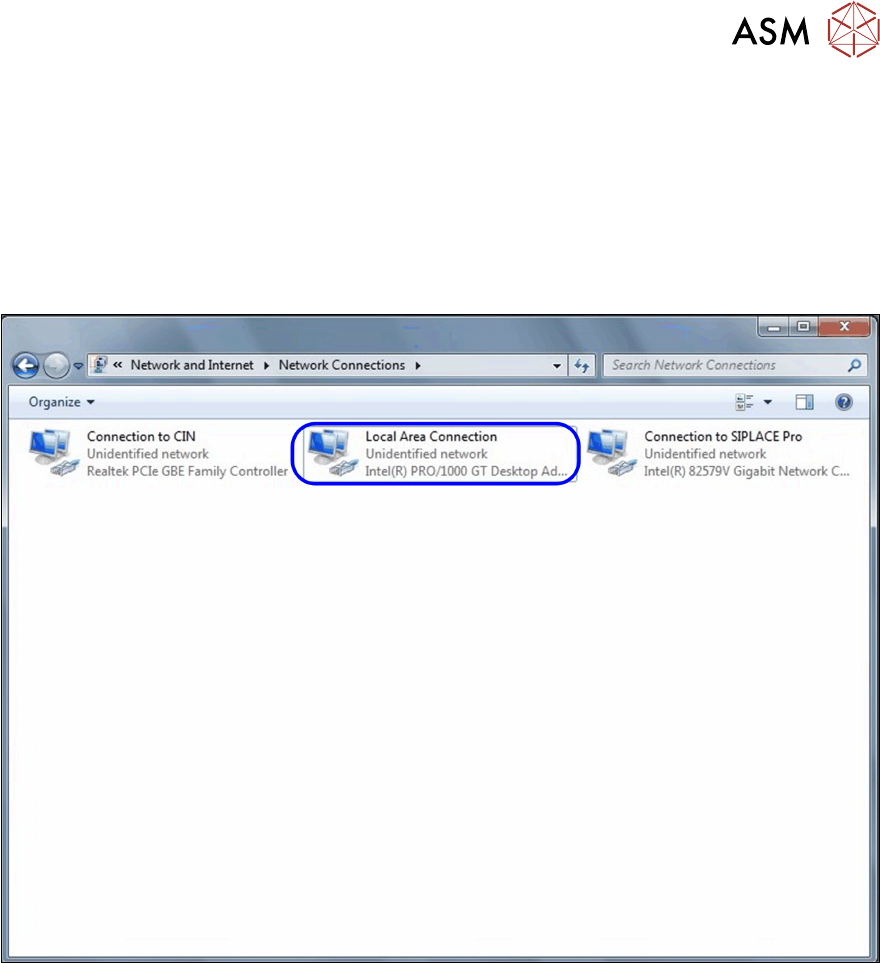

► Wählen Sie Network Connections.
► Klicken Sie mit der rechten Maustaste auf Local Area Connection.
► Wählen Sie Rename und ändern Sie den Namen in Connection to machine LAN.
► Klicken Sie mit der rechten Maustaste auf die umbenannte Verbindung und wählen Sie Pro-
perties.
► Markieren Sie den Eintrag Internet Protocol Version 4 (TCP/IPv4) und klicken Sie dann auf
Properties.
► Tragen Sie unter IP address die IP-Adresse (192.168.255.244) und unter Subnet mask die
Subnetz-Maske (255.255.255.240) wie im Bild beschreiben ein.
