4 Nachrüstsatz für X-Serie S 4.1 Vorbereitende Arbeiten an der X-Serie S Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 41 4 Nachrüstsatz für X-Serie S 4.1…
3 Nachrüstsatz für SX-Serie
3.5 Anschluss der Kabel
40 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017
Anschluss der BulkFeeder X
Pro Stellplatz kann ein BulkFeeder X angesteckt und betrieben werden. Er kann an beliebiger Stel-
le auf dem BE-Tisch platziert werden.

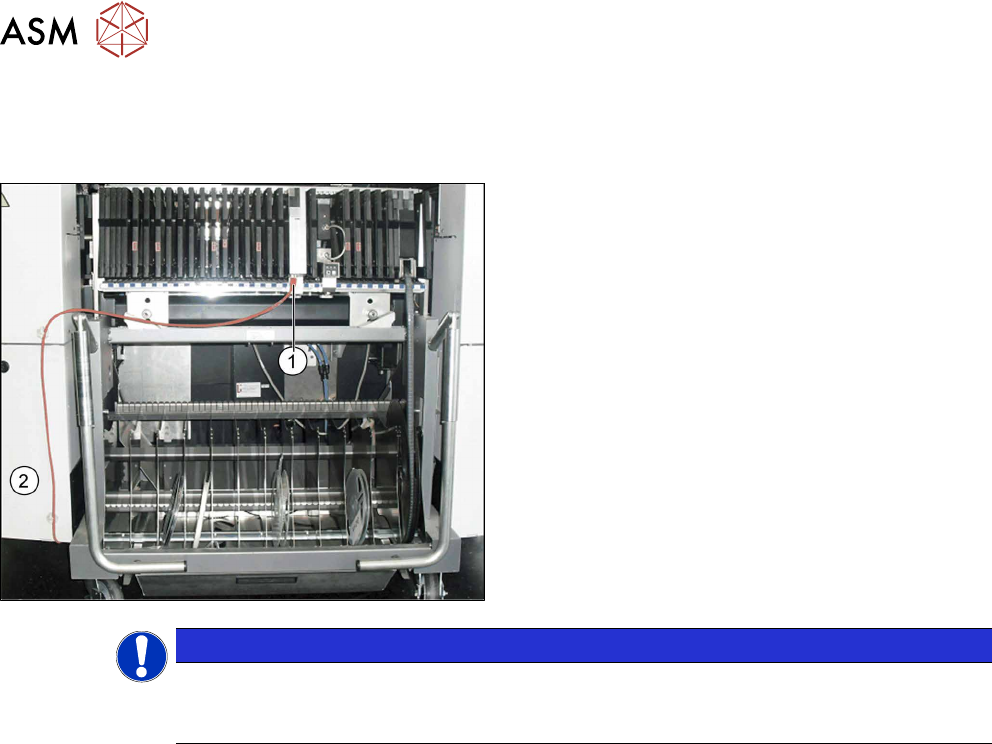

► Verlegen Sie das Anschlusskabel unter den Gur-
ten.
► Schließen Sie das Kabel an (1).
HINWEIS
Nichtinbetriebnahme BulkFeeder X
Bei Nichtinbetriebnahme des BulkFeeder X an Stellplatz 1, legen Sie aus Sicherheitsgrün-
den das Kabel in den Kasten mit der Pneumatikeinheit (2).
4 Nachrüstsatz für X-Serie S
4.1 Vorbereitende Arbeiten an der X-Serie S
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 41
4 Nachrüstsatz für X-Serie S
4.1 Vorbereitende Arbeiten an der X-Serie S

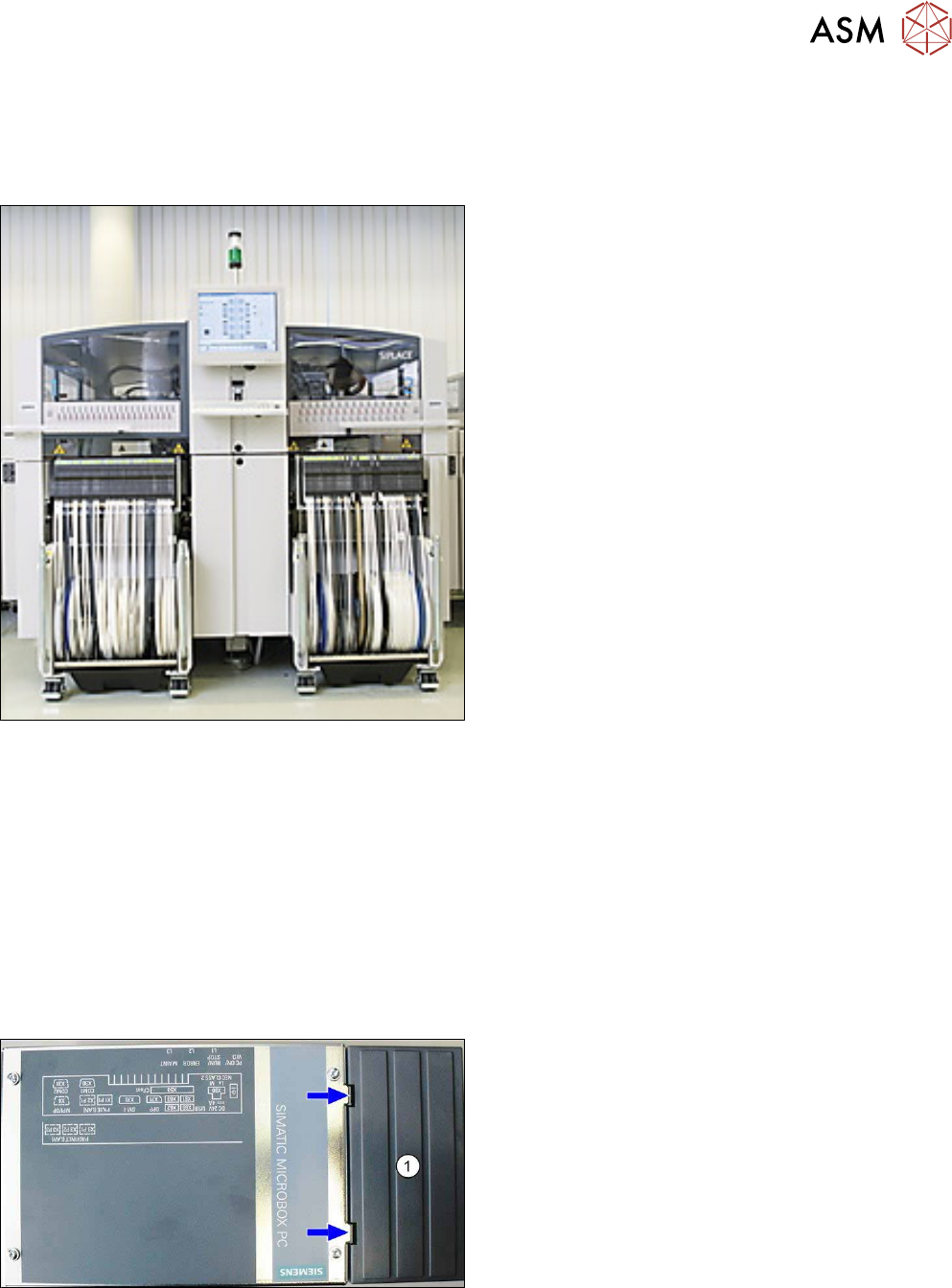

► Fahren Sie alle BE-Wagen aus der Maschine.
► Schalten Sie die Maschine aus, trennen Sie die-
se vom Stromversorgungsnetz und sichern Sie
die Maschine gegen Wiedereinschalten. Beach-
ten Sie dazu Abschnitt 1.2 "Was vor Beginn der
Arbeiten zu tun ist..." [}12].
► Entfernen Sie alle Gurtabfallrutschen und Abde-
ckungen am Maschinensumpf.
4.2 Vorbereitende Arbeiten
Für den Betrieb der Maschine mit BulkFeeder X müssen sowohl der bestehende Stationsrechner
als auch der neue Box-PC, der als BulkFeeder X-Rechner eingesetzt wird, mit unterschiedlichen
PCIe-Karten nachgerüstet werden.
●
Einbau einer GigE-Karte in den BulkFeeder X-Rechner zum Anschluss der BulkFeeder X.
●
X-Serie S ab Seriennummer H001: Einbau einer LAN-Karte in den Stationsrechner der
Maschine, um den Stationsrechner mit dem BulkFeeder X-Rechner zu verbinden.
4.2.1 Einbau der GigE-Karte in den BulkFeeder X-Rechner
Zum Einbau der GigE-Karte [03135985-xx] in den BulkFeeder X-Rechner gehen Sie wie folgt vor:
► Entriegeln Sie die beiden Verschlüsse der Kunst-
stoffabdeckung (1) und entfernen Sie diese.
4 Nachrüstsatz für X-Serie S
4.2 Vorbereitende Arbeiten
42 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017

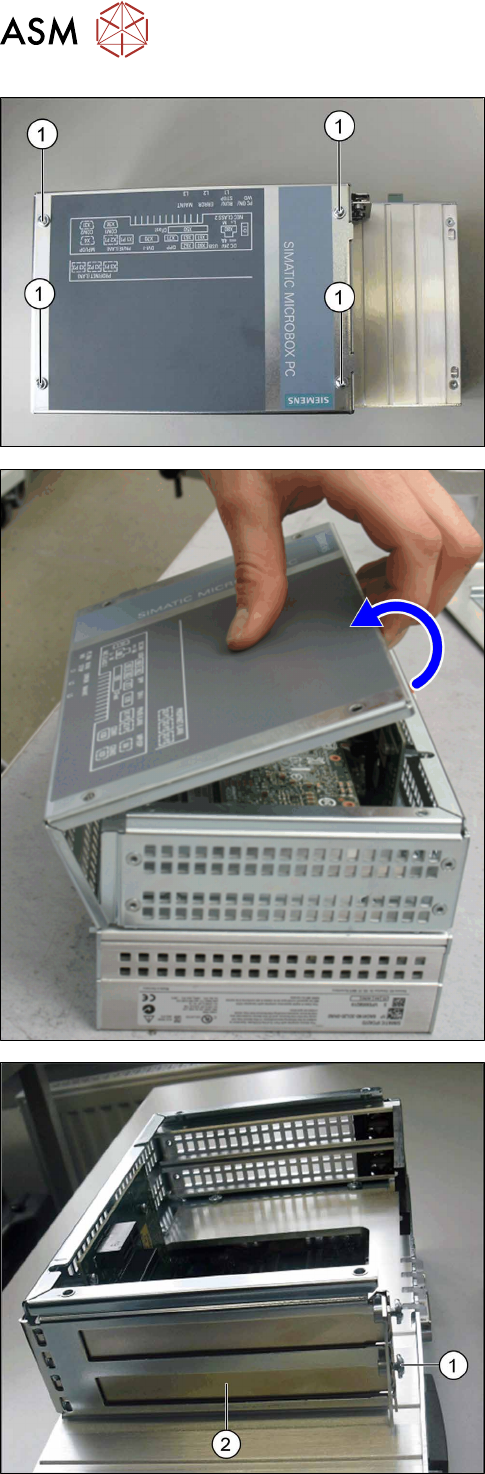

► Entfernen Sie die Schrauben (1) der Gehäuseab-
deckung.
► Klappen Sie den Gehäusedeckel ab; er wird an
der Biegekante von zwei Scharnieren gehalten.
► Öffnen Sie den Deckel und heben ihn aus den
Scharnieren.
► Legen Sie den Deckel beiseite.
► Entfernen Sie die Befestigungsschraube (1) für
die untere Schutzabdeckung (2).
► Ziehen Sie die Schutzabdeckung aus ihrer Ver-
ankerung.
► Heben Sie die Befestigungsschraube (1) auf. Die
Schutzabdeckung (2) wird nicht mehr gebraucht.
