3 Nachrüstsatz für SX-Serie 3.4 Einzug der Kabel in die Maschine 34 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 ► Führen Sie das Kabel durch die Transpo…
3 Nachrüstsatz für SX-Serie
3.4 Einzug der Kabel in die Maschine
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 33
Stellplatz 1
Der Einzug des Kabels zum Anschließen des BulkFeeder X an Stellplatz 1 erfolgt über die Trans-
portsteuerung. Die folgende Abbildung zeigt schematisch den Einzug des Kabels.

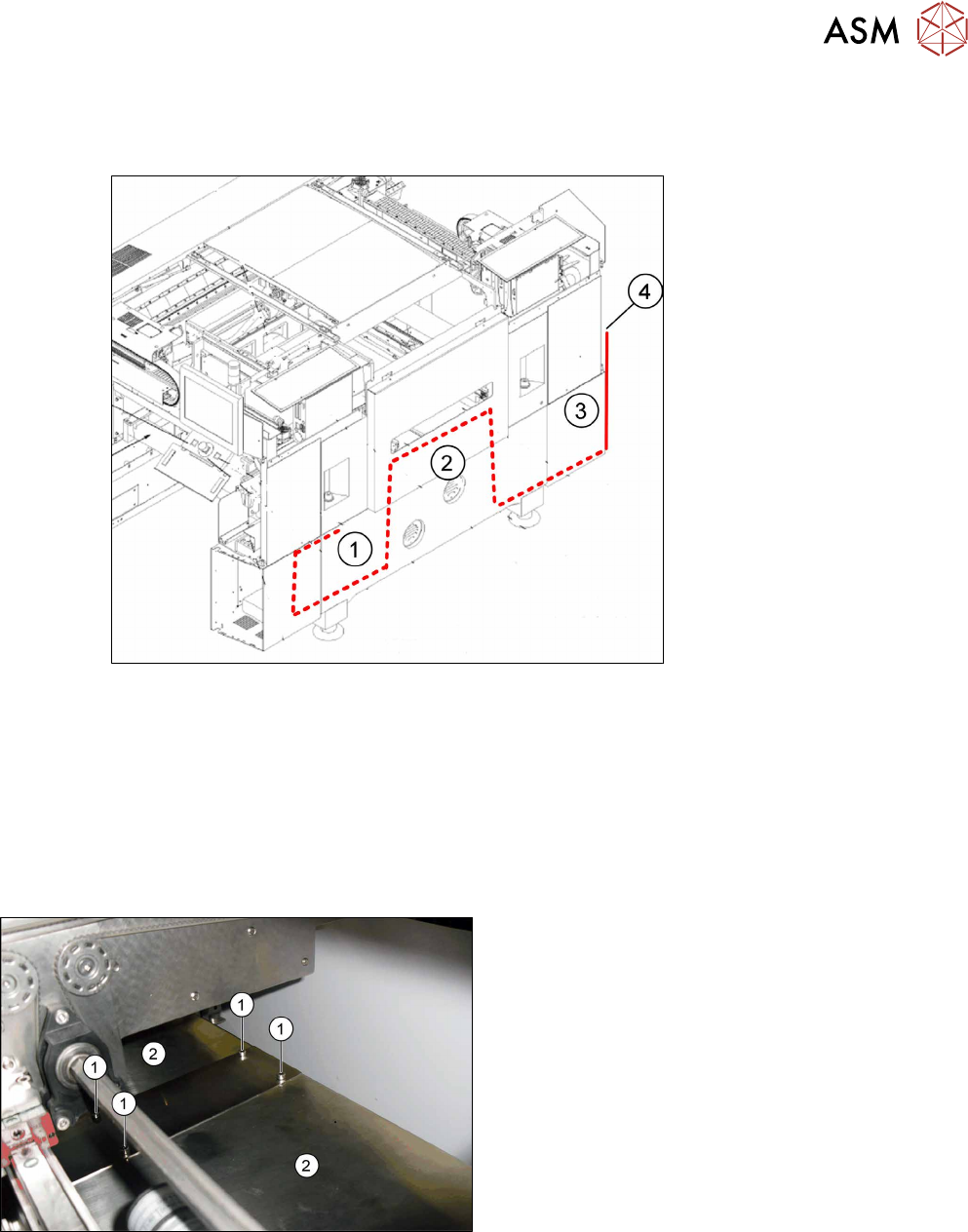

Abb.7: Kabelführung zu Stellplatz 1
1 Infrastrukturkasten mit BulkFeeder X-
Rechner
2 Transportsteuerung
3 Pneumatikeinheit 4 Steck zum BulkFeeder X
Zum Einzug des Kabels gehen Sie wie folgt vor:
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition, um die
Abdeckungen der Transportsteuerung zu entfernen.
► Entfernen Sie die Befestigungsschrauben (1) des
Halteblechs und nehmen Sie das Halteblech ab.
► Nehmen Sie die Abdeckungen (2) der Transport-
steuerung ab.
3 Nachrüstsatz für SX-Serie
3.4 Einzug der Kabel in die Maschine
34 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017

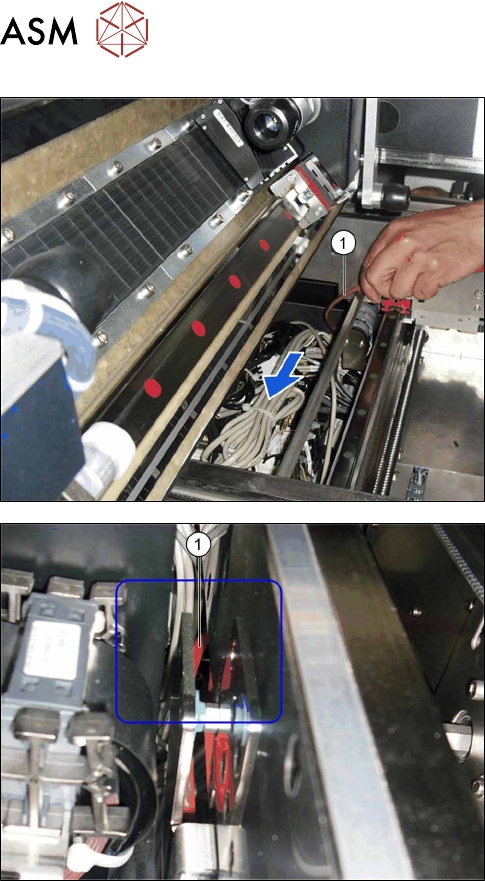

► Führen Sie das Kabel durch die Transportsteue-
rung.
► Führen Sie das Kabel zwischen Transportsteue-
rung und Transportwange nach unten in den
Sektor 1.
3 Nachrüstsatz für SX-Serie
3.4 Einzug der Kabel in die Maschine
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 35

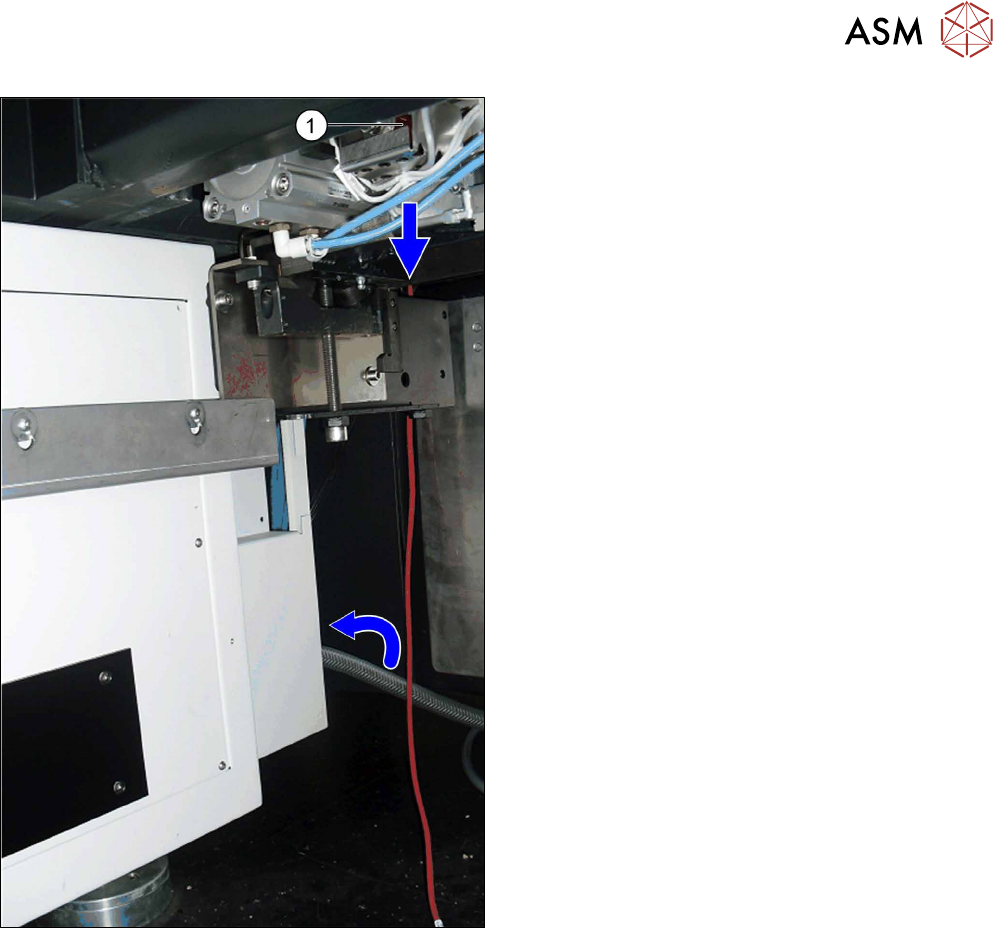

► Führen Sie das Kabel (1) durch die hintere Öff-
nung in der Pneumatikeinheit nach vorne durch.
