4.3 Montage des BulkFeeder X-Rechners
HINWEIS
Anzahl Personen für Montage
Führen Sie, wenn möglich, die Montage mit 2 Personen durch.
Der BulkFeeder X-Rechner wird hinter der Eckabdeckung an Stellplatz 4 unter der Pneumatikein-
heit montiert.
4.3.1 Untere Seitenverkleidung demontieren
Für die Montage des BulkFeeder X-Rechners an Stellplatz 4 ist es notwendig, die Seitenverklei-
dung zu demontieren. Gehen Sie dazu wie folgt vor:

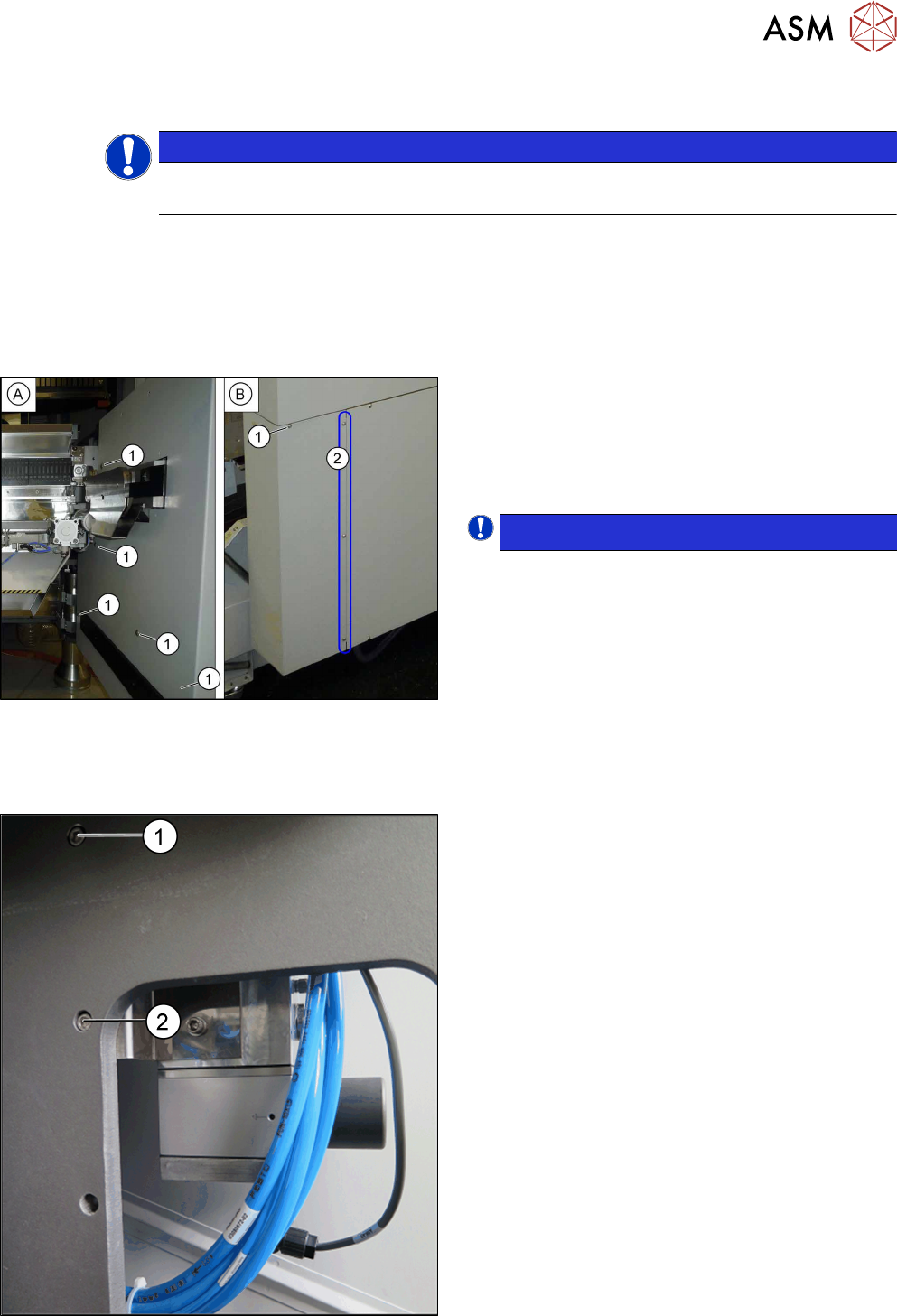

► Lösen Sie die sechs Befestigungsschrauben (1)
an der Innen- (A) und Außenseite (B) der Seiten-
verkleidung und nehmen Sie die Seitenverklei-
dung ab. Halten Sie die Seitenverkleidung wäh-
rend des Abschraubens fest, so dass diese nicht
herunterfallen kann.
 HINWEIS!
Die drei Befestigungsschrauben (2) an der
Außenseite werden nur gelockert. Die Seiten-
verkleidung kann hier herausgezogen wer-
den.
.
4.3.2 Einbau des BulkFeeder X-Rechners
Um den BulkFeeder X-Rechner hinter der Eckabdeckung an Stellplatz 4 zu montieren, muss eine
zusätzliche Halterung neben der Pneumatikeinheit montiert werden. Gehen Sie dazu wie folgt vor:
► Entfernen Sie die obere Schraube (1) der Pneu-
matikeinheit.
► Stecken Sie die längere Schraube M6x20 durch
die Öffnung. Sie dient zur Halterung der Einheit
und befestigen Sie diese mit ca. zwei Umdrehun-
gen.
► Entfernen Sie die untere Schraube (2) der Pneu-
matikeinheit. Die Pneumatikeinheit ist jetzt be-
weglich.
4 Nachrüstsatz für X-Serie S
4.3 Montage des BulkFeeder X-Rechners
46 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017
► Fügen Sie die Halterung (1) in der Innenseite ein.
Achten Sie darauf, dass kein Schlauch oder
Kabel dabei eingeklemmt wird.
► Positionieren Sie die Halterung. Befestigen Sie
die untere Schraube (1) und ziehen Sie die
Schraube fest.
4 Nachrüstsatz für X-Serie S
4.3 Montage des BulkFeeder X-Rechners
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 47
► Entfernen Sie die obere Schraube (1).
► Positionieren Sie die Halterung. Befestigen Sie
die obere Schraube und ziehen Sie die Schraube
fest. Die Halterung für den Einbau des BulkFee-
der X-Rechners ist montiert.
► Schrauben Sie zur Montage des BulkFeeder X-
Rechners die Befestigungsschrauben (1) und
Beilagscheiben (2) an den 2 oberen und 2 unte-
ren Öffnungen der Halterung an.
Achten Sie beim Einbau des BulkFeeder X-Rech-
ners, dass die Beilagscheiben direkt hinter den
Schrauben sind.
