2 Kurzbeschreibung
2.3 Lieferumfang
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 21
2.3.2 Nachrüstsatz für X-Serie S
Der Nachrüstsatz zum BulkFeeder [00141650-xx] beinhaltet:
Menge Bezeichnung Art-Nr.
1 Nachruestsatz BulkFeeder El X-SerieS BBx 03145516-xx
1 Steuerrechner Box PC IPC427D/i7 2xPCIe 03132220-xx
1 GigE Ethernet Adapter PCI-E I350T4V2BLK 03135985-xx
1 LAN Karte PCI-Express 2x Gigabit LAN 03118416-xx
1 Kabelsatz f. Nachruest. BulkFeeder-X BBx: 03145858-xx
1 Adapterkabel Power Box-PC_BF BB1 03145801-xx
1 Kabel: LAN Steuerrechner BulkFeeder-X 03145822-xx
1 Kabel: GigE BulkFeeder-X Feeder 1 03112556-xx
1 Kabel: GigE BulkFeeder-X Feeder 2 03112557-xx
1 Kabel: GigE BulkFeeder-X Feeder-3 2 m 03151338-xx
1 Kabel: GigE BulkFeeder-X Feeder-4 2 m 03151339-xx
2 Patchkabel CAT.6A S-FTP 7,5 m RD SI7-075 03159498-xx
1 Kabel: Monitor 1 Video 03112144-xx
1 Kabel: USB Verlängerungskabel A-St – A-Bu 5 m 03032359-xx
4 Kabelhalter selbstklebend transp. 2x8mm 03148119-xx
1 Nachruestsatz BulkFeeder Mech. X-Serie S 03146947-xx
1 Halter kpl. 03146893-xx
1 Montagezubehoer IPC427D Buchmontage 03147821-xx
1 6kant-Winkelschraubendreher 4 verchromt 00141650-xx
4 ISO 7089 - 5 - 200 HV - A2 03100635-xx
2 ISO 4032 - M6-A2-70 03008170-xx
2 ISO 4762 - M 6 x 20-A2-70 03042574-xx
4 ISO 4762 - M 5 x 10-A2-70 03042560-xx
2 Kurzbeschreibung
2.4 Benötigte Arbeitszeit
22 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017
2.4 Benötigte Arbeitszeit
Der komplette Einbau dauert ca. 8 Stunden.
3 Nachrüstsatz für SX-Serie
3.1 Vorbereitende Arbeiten an der SX-Serie
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 23

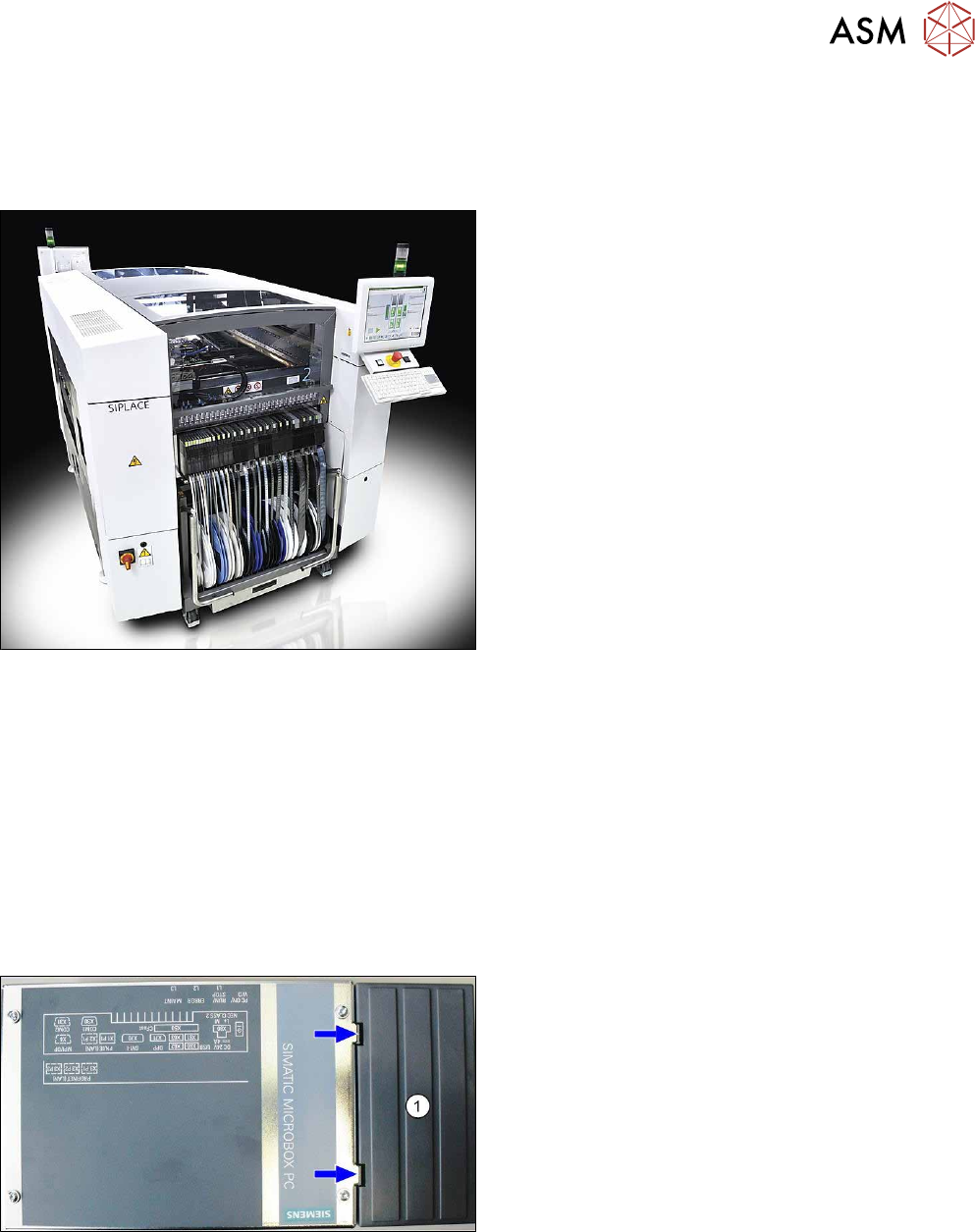

3 Nachrüstsatz für SX-Serie
3.1 Vorbereitende Arbeiten an der SX-Serie
► Fahren Sie alle BE-Wagen aus der Maschine.
► Schalten Sie die Maschine aus, trennen Sie die-
se vom Stromversorgungsnetz und sichern Sie
die Maschine gegen Wiedereinschalten. Beach-
ten Sie dazu Abschnitt 1.2 "Was vor Beginn der
Arbeiten zu tun ist..." [}12].
► Entfernen Sie alle Gurtabfallrutschen und die
Abdeckungen des Infrastrukturkastens in Sektor
4 sowie die Abdeckung der Pneumatikeinheit in
Sektor 1.
3.2 Vorbereitende Arbeiten
Für den Betrieb der Maschine mit BulkFeeder X müssen sowohl der im Lieferumfang enthaltene
Box-PC, der als BulkFeeder X-Rechner eingesetzt wird, als auch der bestehende Stationsrechner
nachgerüstet werden:
●
Einbau einer GigE-Karte in den BulkFeeder X-Rechner zum Anschluss der BulkFeeder X.
●
Einbau einer LAN-Karte in den Stationsrechner der Maschine, um den Stationsrechner mit
dem BulkFeeder X-Rechner zu verbinden.
3.2.1 Einbau der GigE-Karte in den BulkFeeder X-Rechner
Zum Einbau der GigE-Karte [03135985-xx] in den BulkFeeder X-Rechner gehen Sie wie folgt vor:
► Entriegeln Sie die beiden Verschlüsse der Kunst-
stoffabdeckung (1) und entfernen Sie diese.
