2.4 Benötigte Arbeitszeit
Der komplette Einbau dauert ca. 8 Stunden.
3 Nachrüstsatz für SX-Serie
3.1 Vorbereitende Arbeiten an der SX-Serie
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 23
3 Nachrüstsatz für SX-Serie
3.1 Vorbereitende Arbeiten an der SX-Serie
► Fahren Sie alle BE-Wagen aus der Maschine.
► Schalten Sie die Maschine aus, trennen Sie die-
se vom Stromversorgungsnetz und sichern Sie
die Maschine gegen Wiedereinschalten. Beach-
ten Sie dazu Abschnitt 1.2 "Was vor Beginn der
Arbeiten zu tun ist..." [}12].
► Entfernen Sie alle Gurtabfallrutschen und die
Abdeckungen des Infrastrukturkastens in Sektor
4 sowie die Abdeckung der Pneumatikeinheit in
Sektor 1.
3.2 Vorbereitende Arbeiten
Für den Betrieb der Maschine mit BulkFeeder X müssen sowohl der im Lieferumfang enthaltene
Box-PC, der als BulkFeeder X-Rechner eingesetzt wird, als auch der bestehende Stationsrechner
nachgerüstet werden:
●
Einbau einer GigE-Karte in den BulkFeeder X-Rechner zum Anschluss der BulkFeeder X.
●
Einbau einer LAN-Karte in den Stationsrechner der Maschine, um den Stationsrechner mit
dem BulkFeeder X-Rechner zu verbinden.
3.2.1 Einbau der GigE-Karte in den BulkFeeder X-Rechner
Zum Einbau der GigE-Karte [03135985-xx] in den BulkFeeder X-Rechner gehen Sie wie folgt vor:
► Entriegeln Sie die beiden Verschlüsse der Kunst-
stoffabdeckung (1) und entfernen Sie diese.
3 Nachrüstsatz für SX-Serie
3.2 Vorbereitende Arbeiten
24 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017

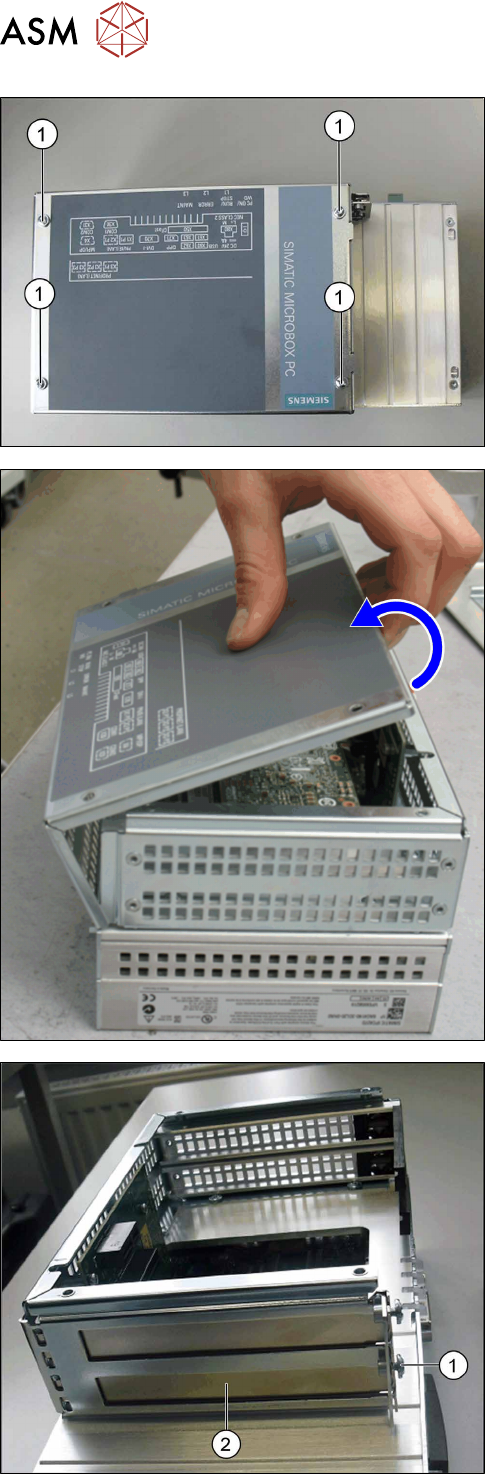

► Entfernen Sie die Schrauben (1) der Gehäuseab-
deckung.
► Klappen Sie den Gehäusedeckel ab; er wird an
der Biegekante von zwei Scharnieren gehalten.
► Öffnen Sie den Deckel und heben ihn aus den
Scharnieren.
► Legen Sie den Deckel beiseite.
► Entfernen Sie die Befestigungsschraube (1) für
die untere Schutzabdeckung (2).
► Ziehen Sie die Schutzabdeckung aus ihrer Ver-
ankerung.
► Heben Sie die Befestigungsschraube (1) auf. Die
Schutzabdeckung (2) wird nicht mehr gebraucht.
