4 Nachrüstsatz für X-Serie S 4.3 Montage des BulkFeeder X-Rechners 48 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 ► Der BulkFeeder X-Rechner wird über d…
4 Nachrüstsatz für X-Serie S
4.3 Montage des BulkFeeder X-Rechners
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 47

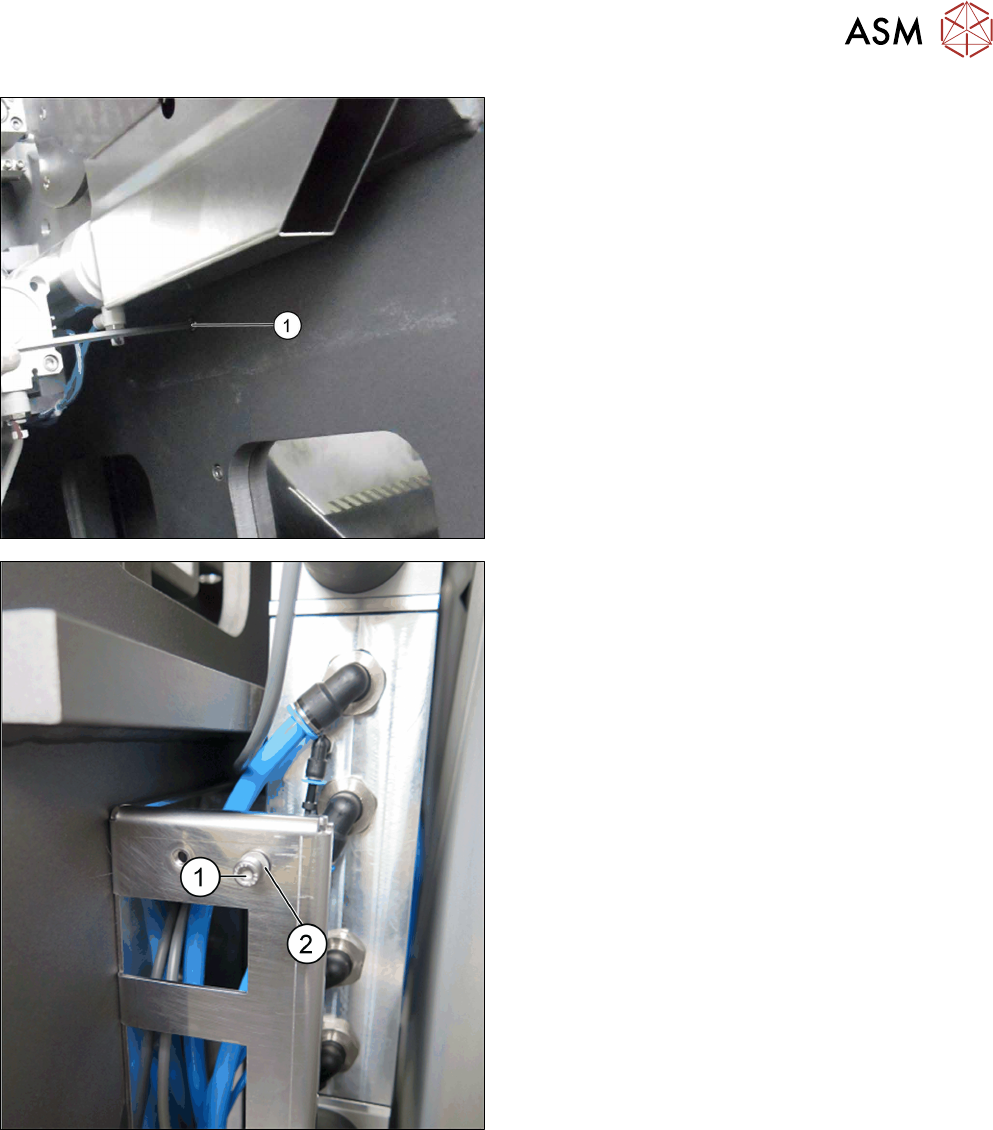

► Entfernen Sie die obere Schraube (1).
► Positionieren Sie die Halterung. Befestigen Sie
die obere Schraube und ziehen Sie die Schraube
fest. Die Halterung für den Einbau des BulkFee-
der X-Rechners ist montiert.
► Schrauben Sie zur Montage des BulkFeeder X-
Rechners die Befestigungsschrauben (1) und
Beilagscheiben (2) an den 2 oberen und 2 unte-
ren Öffnungen der Halterung an.
Achten Sie beim Einbau des BulkFeeder X-Rech-
ners, dass die Beilagscheiben direkt hinter den
Schrauben sind.
4 Nachrüstsatz für X-Serie S
4.3 Montage des BulkFeeder X-Rechners
48 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017

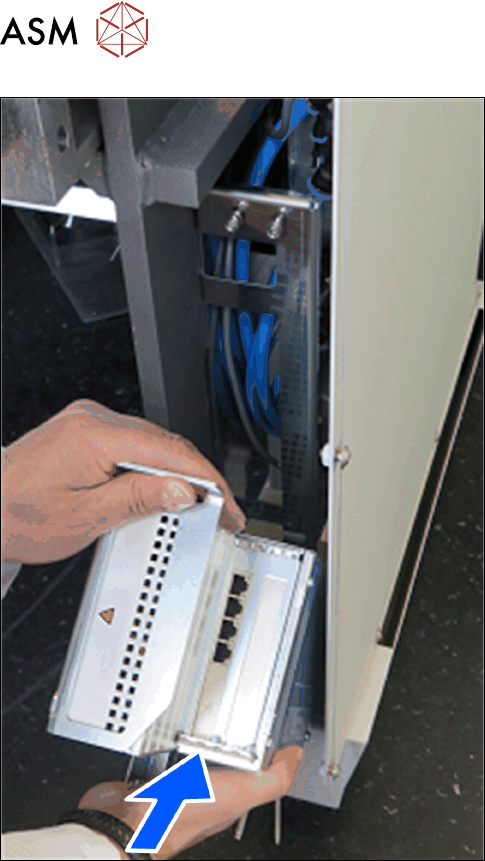

► Der BulkFeeder X-Rechner wird über die Buch-
halterung an der Halterung zuerst unten montiert.
Führen Sie die Öffnung der Buchhalterung über
die unteren Befestigungsschrauben.
4 Nachrüstsatz für X-Serie S
4.3 Montage des BulkFeeder X-Rechners
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 49

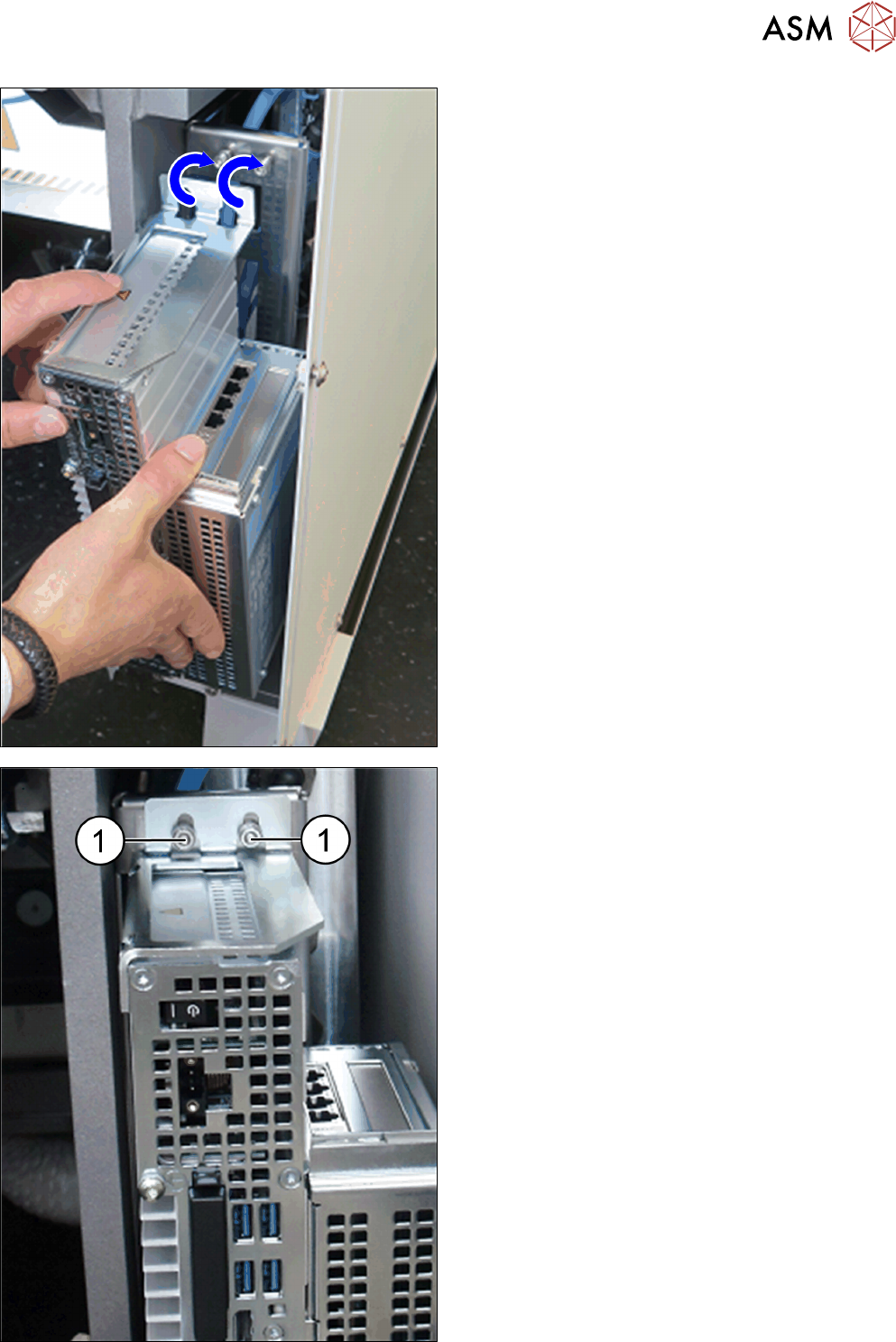

► Heben Sie die Öffnungen der oberen Buchhalte-
rung über die Befestigungsschrauben.
► Ziehen Sie die oberen Befestigungsschrauben
(1) und die unteren fest.
Der BulkFeeder X-Rechner ist fertig montiert.
