4 Nachrüstsatz für X-Serie S
4.2 Vorbereitende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 43

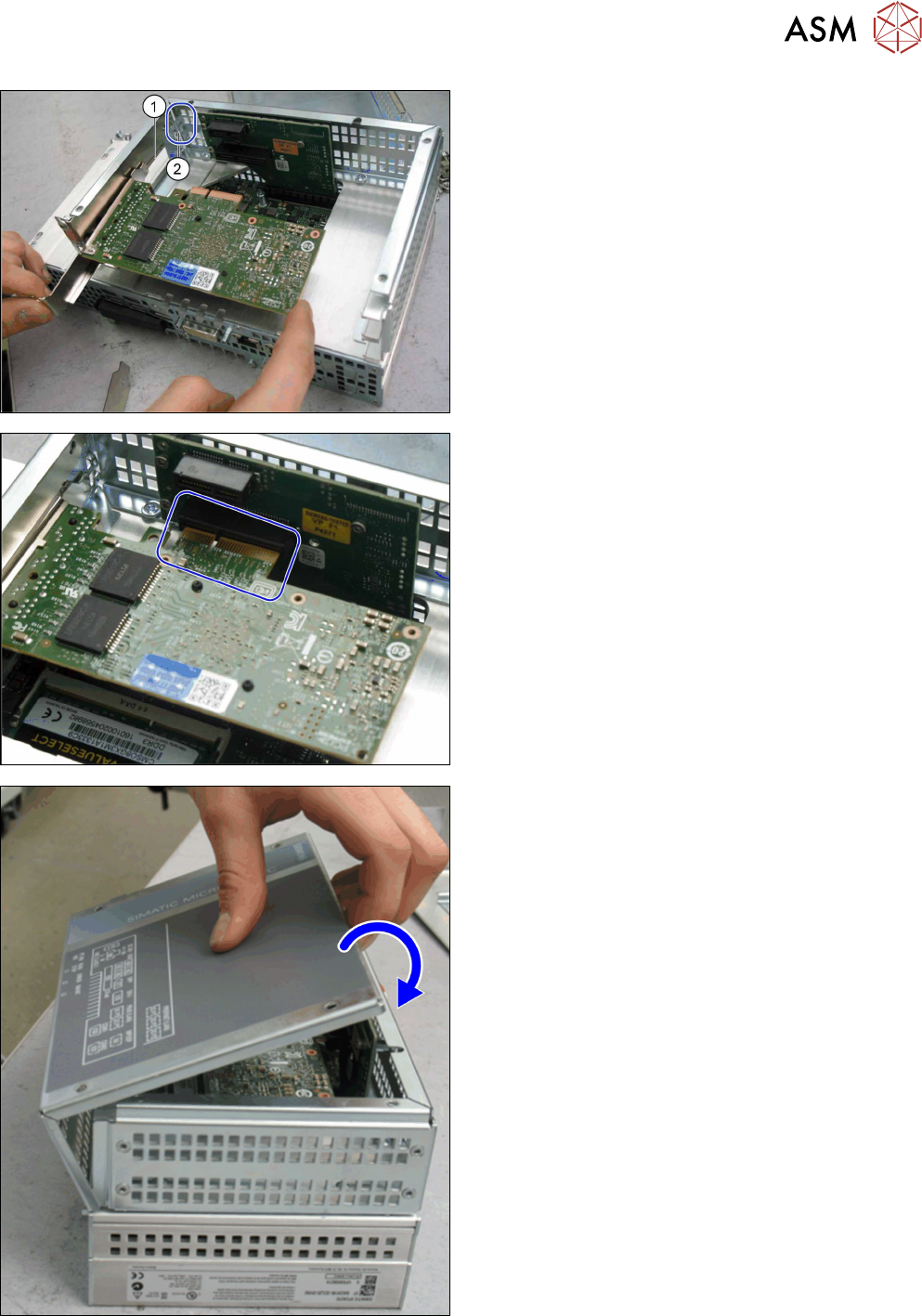

► Setzen Sie an Stelle der Schutzabdeckung die
GigE-Karte ein. Achten Sie darauf, dass die „Na-
se“ an der Führungsschiene (1) korrekt in die
dafür vorgesehene Aufnahme (2) einrastet.
► Die Karte hat an der vorderen Stirnseite eine
Steckverbindung. Achten Sie beim Einschieben
der GigE-Karte darauf, dass die Steckverbindung
mit der gegenüberliegenden Aufnahme korrekt
ineinander greifen.
► Schrauben Sie die GigE-Karte mit der vorher ent-
fernten Befestigungsschraube wieder fest.
► Verschließen Sie den Rechner: Legen Sie den
Gehäusedeckel wieder in die Scharniere an der
Seite.
► Klappen Sie den Deckel zu bis er auf dem Rah-
men des Rechners einrastet.
► Schrauben Sie den Deckel mit den Befestigungs-
schrauben fest.
4 Nachrüstsatz für X-Serie S
4.2 Vorbereitende Arbeiten
44 Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017

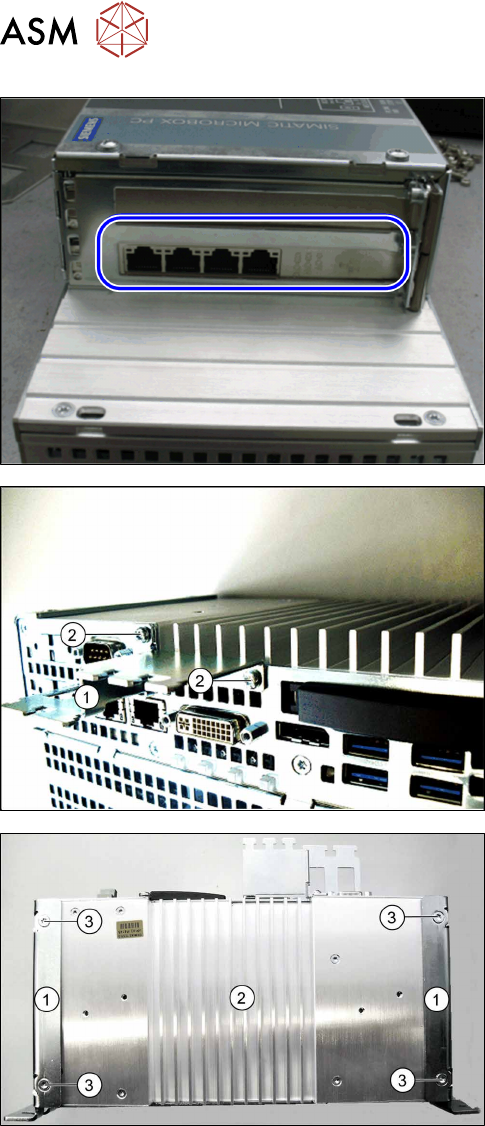

► Der nachgerüstete Rechner ist fertig. Es gibt vier
LAN-Buchsen zum Anschluss der BulkFeeder X
LAN-Kabel.
► Der Anschluss der Kabel ist im Kabelplan und in
Abschnitt 4.6 "Anschluss der Kabel" [}58] be-
schrieben.
► Montieren Sie an der Seite den Profibus (1) zur
Zugentlastung und Kabelführung mit den Befesti-
gungsschrauben (2).
► Setzen Sie die beiden Buchhalterungen (1) auf
den BulkFeeder X-Rechner (2) und befestigen
sie diese mit den Befestigungsschrauben (3) an
der Rückseite. Damit kann der BulkFeeder X-
Rechner später in der zusätzlichen Halterung ne-
ben der Pneumatikeinheit an Stellplatz 4 montiert
werden.
4 Nachrüstsatz für X-Serie S
4.3 Montage des BulkFeeder X-Rechners
Assembly Instructions / Montageanleitung SIPLACE BulkFeeder X Retrofit Kit for SX Series and X Series S 07/2017 45
4.3 Montage des BulkFeeder X-Rechners
HINWEIS
Anzahl Personen für Montage
Führen Sie, wenn möglich, die Montage mit 2 Personen durch.
Der BulkFeeder X-Rechner wird hinter der Eckabdeckung an Stellplatz 4 unter der Pneumatikein-
heit montiert.
4.3.1 Untere Seitenverkleidung demontieren
Für die Montage des BulkFeeder X-Rechners an Stellplatz 4 ist es notwendig, die Seitenverklei-
dung zu demontieren. Gehen Sie dazu wie folgt vor:
► Lösen Sie die sechs Befestigungsschrauben (1)
an der Innen- (A) und Außenseite (B) der Seiten-
verkleidung und nehmen Sie die Seitenverklei-
dung ab. Halten Sie die Seitenverkleidung wäh-
rend des Abschraubens fest, so dass diese nicht
herunterfallen kann.
HINWEIS!
Die drei Befestigungsschrauben (2) an der
Außenseite werden nur gelockert. Die Seiten-
verkleidung kann hier herausgezogen wer-
den.
.
4.3.2 Einbau des BulkFeeder X-Rechners
Um den BulkFeeder X-Rechner hinter der Eckabdeckung an Stellplatz 4 zu montieren, muss eine
zusätzliche Halterung neben der Pneumatikeinheit montiert werden. Gehen Sie dazu wie folgt vor:
► Entfernen Sie die obere Schraube (1) der Pneu-
matikeinheit.
► Stecken Sie die längere Schraube M6x20 durch
die Öffnung. Sie dient zur Halterung der Einheit
und befestigen Sie diese mit ca. zwei Umdrehun-
gen.
► Entfernen Sie die untere Schraube (2) der Pneu-
matikeinheit. Die Pneumatikeinheit ist jetzt be-
weglich.
